Análisis en profundidad del aparato de prueba de presión de bola y pautas de estandarización de la prueba de presión de bola

Análisis en profundidad del aparato de prueba de presión de bola y pautas de estandarización de la prueba de presión de bola

Prueba de presión de bola Procedimiento y Métodos:

• Tratamiento de presión de la muestra: Coloque la muestra bajo un dispositivo de presión, sometiéndola a presión durante una hora para garantizar la prueba en un entorno de temperatura inusualmente alta. Este paso tiene como objetivo simular el comportamiento de la muestra en condiciones específicas.

•Fase de calentamiento: Coloque la muestra en un horno precalentado, asegurándose de que la temperatura interna se estabilice en 125°C±2°C. Después de una hora de tratamiento a temperatura constante, retire la bola aplicada a la superficie de la muestra para facilitar observaciones posteriores.

• Proceso de enfriamiento: Sumerja la muestra, que ha sido sometida a tratamiento térmico, rápidamente en agua fría durante aproximadamente 10 segundos para enfriarla rápidamente a temperatura ambiente. Esto ayuda a observar la reacción de la muestra a los cambios de temperatura.

• Observación de fenómenos: durante todo el proceso, observe de cerca cualquier cambio, deformación u otro fenómeno en la muestra. Esto puede incluir alteraciones en las condiciones de la superficie, cambios estructurales, proporcionando datos confiables para una evaluación integral del desempeño de la muestra.

A través de estos pasos, se lleva a cabo una evaluación sistemática de la estabilidad y la capacidad de respuesta de la muestra en condiciones de alta temperatura, lo que ofrece un soporte sólido para las evaluaciones de rendimiento del producto o material.

Estándares de prueba de presión de bola:

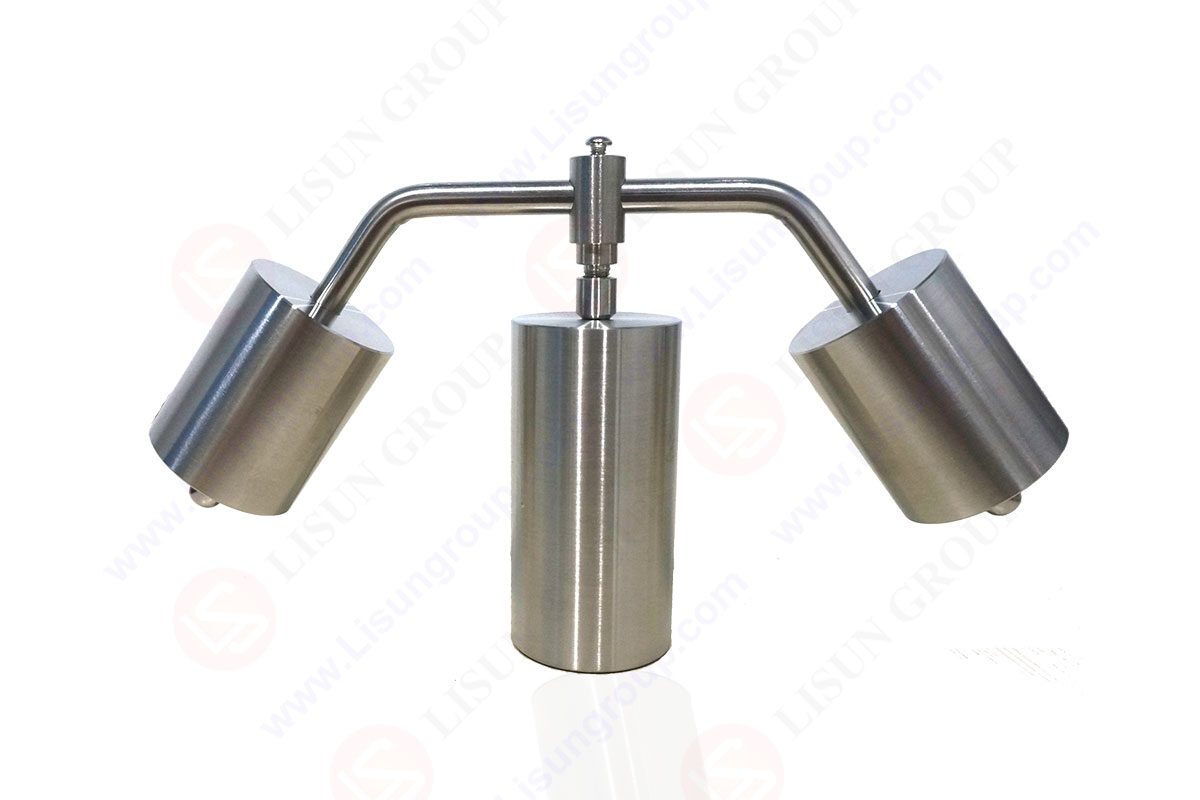

ZBP-T_Dispositivo de prueba de presión de bola

Alcance y aplicación de las pruebas de presión de bolas:

El aparato de prueba de presión de bola encuentra aplicación en la investigación, producción e inspección de calidad de productos eléctricos y electrónicos, incluidos equipos de iluminación, electrodomésticos de bajo voltaje, electrodomésticos, componentes eléctricos de máquinas herramienta, motores, herramientas eléctricas, instrumentos electrónicos, instrumentos eléctricos, equipos de tecnología de la información, equipos eléctricos. equipos de transacción, conectores eléctricos y accesorios. Además, es ampliamente aplicable en la industria de materiales aislantes y plásticos de ingeniería.

Consideraciones importantes:

• Estabilización de temperatura: asegúrese de que la temperatura del entorno de prueba sea estable antes de realizar la prueba de presión de la bola. Coloque la muestra en el aparato sólo cuando la temperatura sea estable.
• Tamaño y preparación de la muestra: el tamaño óptimo de la muestra es crucial. Si la muestra es demasiado grande, considere cortarla en trozos de al menos 2 mm de espesor para realizar la prueba. La muestra debe colocarse sobre una placa de acero de al menos 3 mm de espesor, asegurando el contacto directo. Coloque horizontalmente la muestra y use una fuerza de 20 N para presionar la media esfera del aparato de prueba sobre su superficie.
• Consideración del material de aislamiento: Para materiales de aislamiento, pruebe los componentes cargados a 125 °C y, en general, pruebe los componentes descargados a 75 °C. Cuando utilice materiales termoplásticos para aislamiento y refuerzo adicionales, considere el aumento de temperatura normal de cl 11.8 y el aumento de temperatura de cl 19.
• Proceso de enfriamiento: Después de una hora de prueba, retire el probador de presión de bola e inmediatamente sumerja la muestra analizada en agua para asegurar un enfriamiento rápido a temperatura ambiente en 10 segundos. Mida el diámetro de la hendidura, que no debe exceder los 2 mm.
• Pretratamiento ambiental: antes de realizar la prueba, coloque los componentes en un ambiente con una temperatura de 15 a 35 °C y una humedad relativa de 45 a 75 % durante 24 horas, asegurándose de que la prueba se realice en condiciones ambientales estándar.

Nota 2: Solo se requieren pruebas para componentes en marcos en forma de bobina utilizados para soportar o mantener terminales en su lugar.

Nota 3: Esta prueba no es aplicable a componentes cerámicos.
