03 Nov, 2022 Vistas 704 Autor: Saeed, Hamza

¿Cómo ayuda EFT Immunity Testing a reducir el impacto negativo?

Una prueba de inmunidad llamada Medición de inmunidad EFT (EFT61000-4) se utiliza para evaluar qué tan bien funcionan los equipos eléctricos y electrónicos cuando se someten a interferencias. Un dispositivo se somete a una serie de pruebas para ver si puede soportar transitorios rápidos como descargas electrostáticas y transitorios en líneas eléctricas.

Verificar los parámetros operativos del laboratorio, examinar la forma de onda de EFT, ejecutar la prueba, evaluar los resultados y crear el informe de la prueba son todos pasos del proceso de prueba. El IEC 61000-4-4 El probador de inmunidad EFT fue creado específicamente para satisfacer las necesidades y características de la medición EFT, y es la fuente óptima de interrupción para las mediciones EMS.

Tiene un comportamiento admirable, ofreciendo características como alta estabilidad, alta fiabilidad, sencillez de uso, etc. Cumple con IEC 61000-4-4, EN 61000-4-4, GB/T17215.301, GB/T17215.322y GB/T17626.4 estándares. Pantalla táctil LCD con inglés y chino activados EFT61000-4. Este artículo discutirá en detalle qué es básicamente la medición de la prueba de inmunidad y luego pasará a describir LISUNMedición de Inmunidad EFT de 's |EFT61000-4|. También incorpora detalles del producto, el procedimiento de prueba y su importancia.

¿Qué es la prueba de inmunidad?

Los EFT suelen ser pulsos de alta frecuencia producidos por chispas y se observan con frecuencia en sistemas y equipos eléctricos. Estas chispas, también conocidas como arcos, ocurren cuando las líneas se tocan, cuando un circuito se conecta o desconecta de una fuente de alimentación, o cuando se usa un interruptor.

Cuando las cargas inductivas como relés o motores se desactivan, se producen EFT, también conocidos como eventos de ráfaga, en las líneas de distribución de energía; El equipo de corrección del factor de potencia es una fuente de EFT. Ethernet, cables de datos y sistemas de automóviles eléctricos son otras tecnologías que tienen problemas de EFT.

Los EFT deben mantenerse al mínimo en los sistemas eléctricos, y el equipo debe poder soportarlos hasta cierto punto sin fallar. Debido al hecho de que establece confiabilidad, mantiene la calidad y asegura el cumplimiento de los estándares de la industria, las pruebas de EFT son esenciales para el sector.

Medición de inmunidad EFT |EFT61000-4 |

La EFT61000-4Prueba de inmunidad EFT fue creado específicamente para satisfacer las necesidades y características de la medición EFT, y es la fuente óptima de interrupción para las mediciones EMS. Tiene un comportamiento admirable, ofreciendo características como alta estabilidad, alta fiabilidad, sencillez de uso, etc. Cumple con IEC 61000-4-4, EN 61000-4-4, GB/T17215.301, GB/T17215.322y GB/T17626.4 estándares. Las pantallas táctiles LCD en inglés y chino están disponibles en el EFT61000-4.

La prueba EFT es un método para determinar cuán inmunes son los equipos eléctricos y electrónicos a las interferencias. Un dispositivo se somete a una serie de pruebas para ver si puede soportar transitorios rápidos como descargas electrostáticas y transitorios de la línea de alimentación. Verificar las condiciones operativas del laboratorio, confirmar la forma de onda de EFT, ejecutar la prueba, evaluar los resultados y preparar el informe de la prueba.

La prueba EFT es posible en los puertos de señal, tierra y control, así como en las líneas de alimentación de CA y CC. Los EFT o ráfagas de pulsos de alta frecuencia con demoras se introducen en el sistema durante esta forma de prueba. El hecho de que se sigan o no las recomendaciones normales determinará cuánto tiempo, con qué frecuencia y qué tan pronto ocurren las ráfagas.

Prueba de inmunidad EFT

EFT61000-4_Medición de inmunidad EFT

En una variedad de técnicas de prueba de EFT, los EFT se administran en lugares de inyección específicos. Un ejemplo es la aplicación de la EFT a través de una abrazadera de acoplamiento capacitivo en puertos de señal/control con longitudes de cable de menos de 3 m. La técnica más popular implica el uso de cables de alimentación de CA para aplicar EFT; Luego se envían pulsos de EFT tanto a la línea como a las líneas neutrales. Una configuración típica de prueba de EFT incluye lo siguiente:

• plano de referencia terrestre (GRP)
• red de acoplamiento,
• red de desacoplamiento,
• generador de prueba
• equipo bajo prueba (EUT)

Se necesita una red de acoplamiento y desacoplamiento en la configuración de prueba para probar los puertos de suministro de CA o CC. Se utiliza una abrazadera de acoplamiento capacitivo para los puertos de señal, datos, control o E/S. Sin conexión galvánica a los terminales ni blindaje de los componentes del EUT, una abrazadera de acoplamiento facilita el acoplamiento rápido de los EFT al EUT. La tierra de protección está conectada al GRP en la configuración de prueba. Es fundamental verificar que la diferencia de tensión entre la tierra protegida y el neutro del generador de prueba sea inferior a 1 V antes de pasar a la prueba EFT. El ESE debe estar solo y montarlo en un soporte aislante es un procedimiento estándar.

El GRP debe estirarse al menos 100 mm en todas las direcciones desde el ESE colocado sobre él. Además, se establecen las conexiones a tierra y se instala un generador de prueba en el GRP. En las pruebas EFT de dispositivos electrónicos, solo se permite el EUT como conexión a tierra. Un espacio de 500 mm debe separar el EUT de otros componentes conductores. La longitud de todos los cables en la configuración de prueba debe mantenerse en 500 mm con una tolerancia de 50 mm, y todos deben estar en soportes de aislamiento. Si la longitud es mayor, esto se logra doblando los cables en forma de “8”.

Detalles y especificaciones del producto

Ciertas especificaciones de productos de LISUN, Medidas de inmunidad EFTEl equipo incluye:

• Frecuencia de pulso: 1 kHz-1000 kHz; voltaje de salida: 0-5000V (ajustable)
• Polaridad positiva, negativa o positiva/negativa automática
• Impedancia de fuente: 50% a 20% y 1000 a 20%
• El tiempo de subida de un pulso es de 5 nanosegundos más un 30 %
• Ancho de pulso a 50 ns: 50 ns30%
• Funciones de prueba: Elija un modo de prueba de forma libre o un nivel IEC
• Ancho de pulso a 1k: 35ns a 150ns
• Duración de la ráfaga: 0.01 ms a 20 ms
• Período de ráfaga: 100ms a 500ms
• Tiempo de prueba: 1s a 9999s
• Potencia de trabajo: AC220V (Opción 110V) 10%, 50/60Hz
• Red de Acoplamiento/Desacoplamiento: Incorporada 20A con 3 fases y 5 hilos

Elija el LISUN Abrazadera de acoplamiento capacitiva EFT-CLAMP para probar una línea de comunicación como un cable RJ45. Además, se recomienda que los clientes utilicen EFT-DESK junto con el EFT61000-4 Probador de inmunidad EFT.

Procedimiento

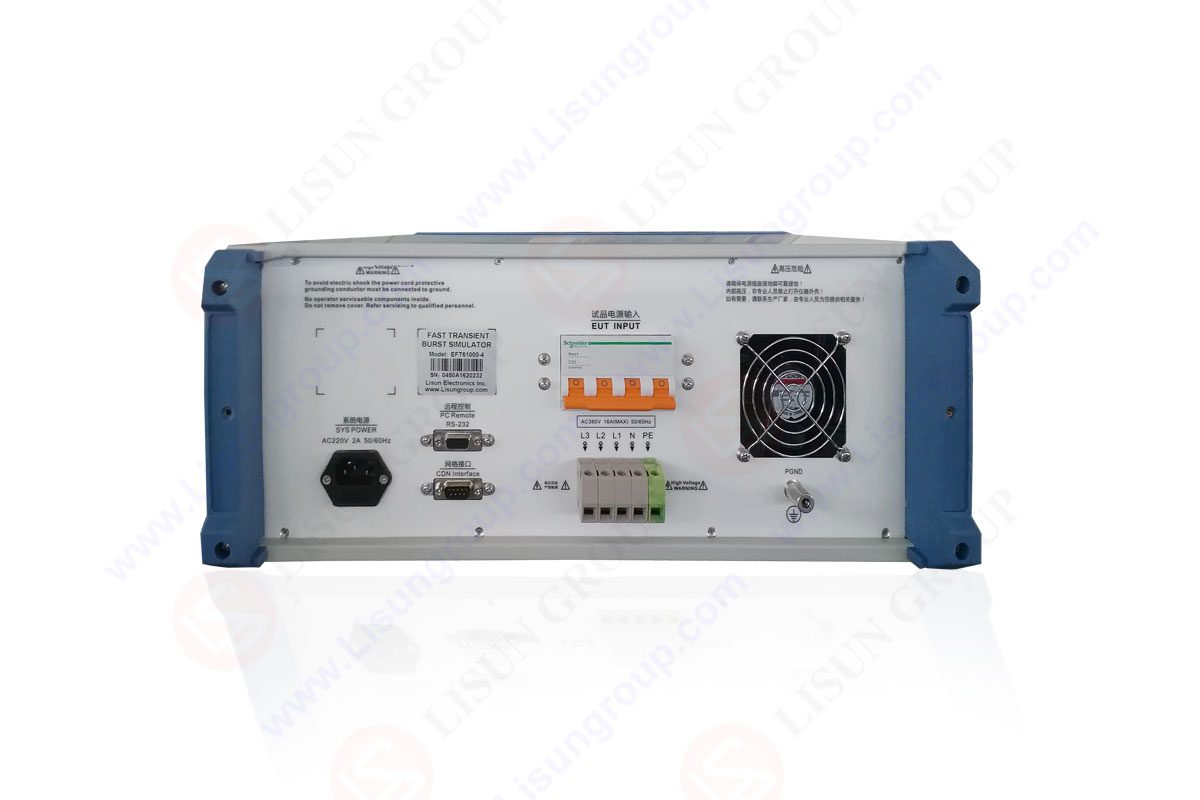

Hay interfaces L1, L2, L3, N y PE para realizar la IEC 61000-4-4 Prueba de inmunidad EFT. La Tierra y la PE son dos ideas distintas. En la figura de configuración experimental del estándar, podemos ver que la interferencia de pulsos eléctricos rápidos es un modo común. El cable de señal del generador de prueba se puede conectar con las líneas de alimentación correspondientes (L1, L2, L3, N y PE) a través del condensador de acoplamiento seleccionable, y el blindaje del cable de señal se conecta con el chasis de red de acoplamiento/desacoplamiento, que es conectado al terminal de tierra de referencia.

Como resultado, la interferencia añadida a la línea eléctrica es una interferencia de modo común, y para el método experimental que utiliza una carpeta acoplada, el pulso eléctrico rápido se añadirá al cable probado a través de la capacitancia distribuida que se encuentra entre la placa de acoplamiento y el cable probado. . Esto muestra que la interferencia de ráfaga se aplica realmente entre la línea eléctrica y la tierra de referencia. Sin embargo, el cable probado aún tenía un pulso que se aproximaba al plano de tierra de referencia.

Como resultado, la interferencia causada por la abrazadera de acoplamiento en el cable probado sigue siendo de modo común. Podemos tomar las medidas necesarias para asegurar que el equipo pasa la prueba una vez que se ha determinado el tipo de interferencia. Como resultado, está claro que el capacitor X de los filtros de potencia (capacitor de modo diferencial) no puede detener la interferencia de EFT. La capacitancia de modo común, o capacitores Y, funcionará si el dispositivo tiene una carcasa de metal. Podemos evitar ingresar al circuito evitando la EFT de alta frecuencia a la carcasa del dispositivo y luego regresando a través de la capacitancia dispersa entre la carcasa del dispositivo y la tierra de referencia.

La falla del equipo es causada por una interferencia eléctrica de pulso rápido. Según una investigación realizada por académicos internacionales, la energía de un solo pulso es insignificante y no provocará un mal funcionamiento del equipo. Sin embargo, cuando la energía antes mencionada se ha acumulado hasta cierto punto, la señal de interferencia de la capacitancia de conexión de la línea del aparato de cargas de ráfaga tiene el potencial de provocar un mal funcionamiento de la línea de alimentación (así como del sistema).

Como resultado, el error de línea tendrá un proceso de tiempo y alguna posibilidad (no se puede garantizar el intervalo de tiempo del error, especialmente cuando el voltaje probado alcanza el punto crítico). Además, es un desafío determinar si la aplicación de un grupo de pulsos simultáneamente o por separado puede causar que el dispositivo funcione mal con más frecuencia. Además, es difícil determinar si el instrumento es más sensible a pulsos positivos o negativos.

La práctica ha demostrado que para un voltaje medido específico, un dispositivo suele ser muy sensible a la polaridad de un cable de alimentación. Según los experimentos, la línea eléctrica es mucho menos vulnerable a la interferencia de pulsos eléctricos rápidos que la línea de señal. Soluciones eficaces para garantizar que los equipos superen las pruebas eléctricas de pulsos rápidos. Primero examinamos las técnicas de inyección de interferencia: al vincular la capacitancia de 33 nF de la red de desacoplamiento, la señal de interferencia de EFT se acopla a las líneas eléctricas principales. La frecuencia de corte para la capacitancia de 33nF es 100K.

La frecuencia de corte para la capacitancia de 100pF es de 30 MHz, lo que permite que pasen las señales de interferencia con frecuencias superiores a 30 MHz, pero no aquellas con frecuencias superiores a 100 KHz. Los pulsos eléctricos rápidos tienen formas de onda de interferencia de 5ns/50ns, frecuencia de repetición de 5k, longitud de pulso de 15ms y tiempo de repetición de ráfaga de 300ms. La frecuencia de repetición del pulso determina qué tan separada está cada línea espectral discreta en el espectro, que la transformada de Fourier describe con líneas espectrales de 5K a 100M.

video

EFT61000 4 Medición de inmunidad EFT

Como resultado de lo anterior, podemos concluir que la capacitancia de acoplamiento que aplica la interferencia sirve como filtro de paso alto. Debido a que la impedancia de la capacitancia disminuye a medida que aumenta la frecuencia, los componentes de baja frecuencia de la interferencia no se acoplarán al EUT; en cambio, solo las frecuencias más altas de la señal de interferencia lo harán. Debido a que la impedancia de la capacitancia aumenta con la frecuencia, agregar la inductancia de modo común al circuito del EUT atenuará parte de la interferencia de alta frecuencia. Sin embargo, es importante tener en cuenta que debe agregarse tanto a la línea de alimentación principal como a su línea de retorno para evitar la saturación y anular el propósito de atenuar la interferencia.

Importancia

En la sociedad actual impulsada por la tecnología, los láseres o los LED se utilizan en numerosos artículos, ya sean herramientas industriales, dispositivos médicos o equipos de laboratorio. La seguridad frente a la radiación láser y LED es una gran preocupación para los clientes. Brindamos una gama de servicios relacionados con láser y LED, desde pruebas hasta análisis exhaustivos para obtener una marca de verificación UL láser o LED para sus artículos.

Además, nuestros laboratorios de vanguardia en todo el mundo pueden evaluar los productos para demostrar si cumplen con las normas de seguridad radiológica necesarias. Resultados simples de medición de salida óptica para informes y certificados de prueba del esquema IECEE CB: nuestro equipo de profesionales puede producir una amplia gama de productos.

Preguntas Frecuentes

¿Cómo se configuran las pruebas de cumplimiento previo para las pruebas de receptor EMI y EMC?

Se requieren pruebas de EMC para obtener una emisión electromagnética y Prueba de inmunidad certificación antes de que un producto salga al mercado. Sin embargo, las pruebas reales de EMC son costosas. Antes de pasar por la prueba de EMC real, el producto primero debe someterse a pruebas en un laboratorio de pruebas de cumplimiento previo de EMC. Las pruebas de cumplimiento previo imitarán cada prueba realizada en las instalaciones de prueba de EMI/EMC para garantizar que el dispositivo pase la prueba de cumplimiento de EMI/EMC. Las pruebas de cumplimiento previo son menos costosas y arrojarán resultados muy similares a los de los laboratorios de pruebas de cumplimiento costosos y difíciles de aprobar.

¿Para qué sirve el LISUN Medición de inmunidad EFT (EFT61000-4) ¿El gadget sirve principalmente?

El objetivo de IEC/EN 62471 es evaluar los riesgos de la radiación óptica que plantean varios sistemas de luces y lámparas. Además, se utiliza para reemplazar los estándares IEC/EN60825 para los requisitos del nivel de energía de los productos LED. Como resultado, crecieron las demandas de la biología óptica, como las relacionadas con la intensidad de la radiación y el brillo radiante. De acuerdo con los resultados de las pruebas del producto, esta norma clasifica los peligros en cuatro categorías: daño bajo, peligro medio y peligro alto.
