Cuales son las caracteristicas de IPX12 caja de goteo

El IPX12 caja de goteo  consiste en un Equipo de prueba a prueba de agua, Máquina de prueba a prueba de agua , etc. Utiliza la forma de goteo para llevar a cabo la prueba de impermeabilidad IPX1/2 en la muestra de prueba. Es aplicable a la prueba de grado de impermeabilidad de los productos IPX1 e IPX2. Estructura mural: la rejilla se fija contra la pared para garantizar el buen funcionamiento de las gotas de lluvia. El marco del equipo está hecho de perfiles de aluminio y el plato giratorio de muestra está hecho de una placa de acero inoxidable SUS304 # para garantizar que no se oxide después de un uso prolongado.

Las muestras de prueba incluyen, entre otros, componentes electrónicos, lámparas para exteriores, carcasas de teléfonos móviles, autopartes, etc., que adoptan una estructura tipo columna y son adecuadas para probar muestras relativamente grandes. La base del equipo está equipada con cuatro ruedas de freno de banda móviles, que son convenientes para mover y fijar. El nuevo sistema operativo es más remoto y conveniente.

La placa de gotas de lluvia adopta un diseño de vacío y está hecha de acero inoxidable resistente a la oxidación. La placa de lluvia tiene elevación automática; El caudalímetro de lluvia está equipado con una válvula de regulación para el ajuste manual.

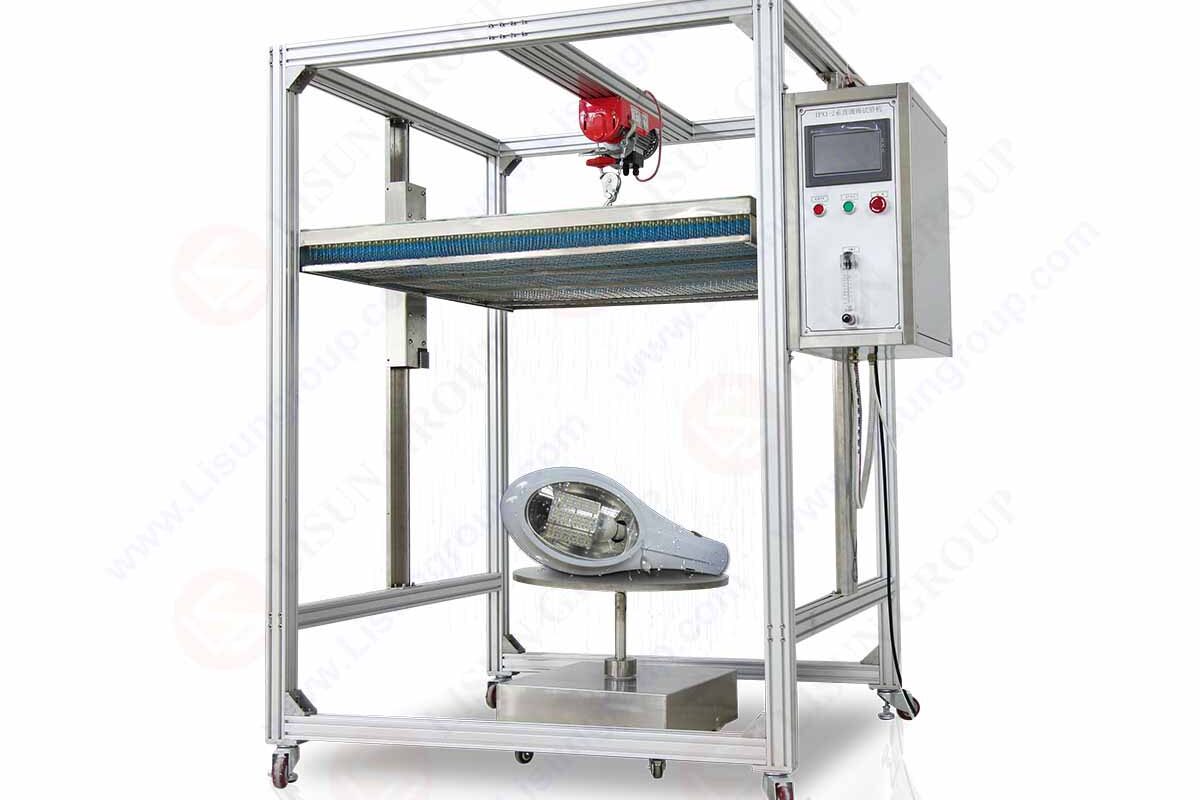

El marco exterior de IPX12  Está compuesto por cuatro columnas de aluminio. Elegimos material de aleación de aluminio de alta calidad, que es más liviano y no será demasiado pesado para transportar. Además, el material de aluminio tiene buena resistencia a la corrosión y no se oxida fácilmente. Las cuatro columnas de la máquina de prueba están equipadas con ruedas, que pueden fijarse o moverse, lo que hace que el equipo funcione sin problemas, sea conveniente para el embalaje y el transporte, y ahorre tiempo de instalación y manipulación. Los clientes no necesitan preocuparse de que la máquina de prueba no cumpla con el tamaño de la muestra de prueba, porque nuestro instrumento de prueba a prueba de agua se puede personalizar de acuerdo con los requisitos del cliente, independientemente del tamaño de la placa de gotas de lluvia o del tamaño total del marco de la máquina de prueba. , se puede personalizar para empresas.

De arriba a abajo, la parte superior de la máquina de prueba está controlada por el polipasto eléctrico y la elevación está controlada por el polipasto eléctrico. No hay que temer el peligro que supone la caída de la gota de lluvia. Hay un conducto de agua directamente encima de la placa de gotas de lluvia y el agua fluye directamente a la placa de gotas de lluvia, lo que puede hacer que la lluvia sobre la placa de gotas de lluvia sea uniforme. La placa de goteo conectada al conducto de agua es de acero inoxidable. La placa de goteo está distribuida uniformemente con orificios de goteo (el diámetro de cada orificio es de 0.4 mm, diseñado estrictamente de acuerdo con GB4208 estándar), que puede simular la escena de la lluvia, haciendo que el área de lluvia de la muestra de prueba sea más uniforme y completa.

Además, se instala una capa de red protectora de malla de acero inoxidable debajo de la placa de gotas de lluvia, lo que evita que el operador se lesione al tocar accidentalmente la aguja durante la operación. Además, se instala un sensor de infrarrojos 200 mm por debajo del lateral de la placa de gotas de lluvia. El motivo de este diseño es que la distancia entre la placa de gotas de lluvia y la muestra debe cumplir con los requisitos estándar, lo que hace que el área de lluvia de la muestra sea más uniforme. La función del sensor infrarrojo es hacer que la boquilla se ubique en la posición de 200 mm de la muestra probada, el rayo infrarrojo transmitirá información al sistema después de recibir la inducción de obstrucción, y la placa de gotas de lluvia se detendrá automáticamente para evitar daños al objeto. o lesiones al operador.

Habilidades de operación de prueba a prueba de agua IPX1:
1. Después de enchufar el interruptor de alimentación, presione el botón rojo en el panel de operación para iniciar el sistema de control; Luego conecte la tubería de agua para IPX12 caja de goteo;
2. La máquina de prueba se colocará sobre un suelo plano y las ruedas móviles en las cuatro esquinas de la parte inferior de la máquina de prueba se fijarán para evitar el desplazamiento de la máquina de prueba durante el proceso de prueba;
3. Coloque la muestra en el plato giratorio; Ate y fije la muestra en el plato giratorio con una atadura para evitar que la muestra se mueva durante la prueba y provoque valores de prueba incorrectos;
4. Ajuste la altura del plato giratorio para que la distancia entre la muestra de prueba y la aguja sea de 200 mm;
5. La plataforma giratoria puede girar durante la prueba, y la inclinación de la plataforma giratoria es de 0 ° o 15 °; La velocidad de rotación del tocadiscos IPX1 es de 1 r/min.
6. En el panel de operación, seleccione el programa de prueba de goteo IPX1 e inicie Caja de goteo IPX1; Haga clic en el procedimiento de prueba de gotas de lluvia IPX1 en el panel de operaciones. De acuerdo con la norma nacional, el flujo total de Caja de goteo IPX1 es de 1-5 mm/min (± 0.5 mm/min), y se debe realizar una prueba de simulación de 10 minutos;
7. Después de la prueba, se activará la alarma del sistema y luego se abrirá la puerta de la caja, se sacará la muestra, se secarán las gotas de agua de la muestra con un trapo y se secará la muestra. ser llevado al departamento de pruebas para comprobar si hay entrada de agua y otros problemas.

Habilidades de operación de prueba de gota de lluvia IPX2:
1. Después de enchufar el interruptor de alimentación, presione el botón rojo en el panel de operación para iniciar el sistema de control; Luego conecte la tubería de agua para IPX12 caja de goteo;
2. La máquina de prueba se colocará sobre un suelo plano y las ruedas móviles en las cuatro esquinas de la parte inferior de la máquina de prueba se fijarán para evitar el desplazamiento de la máquina de prueba durante el proceso de prueba;
3. Coloque la muestra en el plato giratorio; Ate y fije la muestra en el plato giratorio con una atadura para evitar que la muestra se mueva durante la prueba y provoque valores de prueba incorrectos;
4. Ajuste la altura del plato giratorio para que la distancia entre la muestra de prueba y la aguja sea de 200 mm;
El plato giratorio no debe girar durante el ensayo, pero la muestra debe estar inclinada 15 ° en dos planos mutuamente perpendiculares, y los cuatro planos inclinados deben ensayarse durante 2.5 min cada uno;
5. En el panel de operación, seleccione el programa de prueba de goteo IPX2 e inicie el Caja de goteo IPX2; Haga clic en el Caja de goteo IPX2 procedimiento en el panel de operaciones. De acuerdo con la norma nacional, el Caja de goteo IPX2 debe simularse durante 10 minutos;
6. Después de la prueba, se activará la alarma del sistema y luego se abrirá la puerta de la caja, se sacará la muestra, se secarán las gotas de agua de la muestra con un trapo y se secará la muestra. ser llevado al departamento de pruebas para comprobar si hay entrada de agua y otros problemas.

¿Se pueden usar otras fuentes de agua para la prueba de impermeabilidad?
Al prepararse para la prueba de impermeabilidad IP, se debe usar agua del grifo. Especialmente para IPX1: 4 dispositivos de prueba a prueba de agua, el diámetro de la aguja de prueba utilizada en el dispositivo de prueba es básicamente de solo 0.4 mm. Si se utiliza la fuente de agua con artículos diversos, la boquilla de la máquina de prueba se bloqueará y el valor de la prueba se verá afectado.

Hay algunos pequeños detalles que deben tenerse en cuenta durante IPX12 caja de goteo:
1. Durante IPX12 En la prueba, el armazón probado no se coloca en el centro del plato giratorio y la excentricidad (la distancia entre el eje del armazón y el eje del plato giratorio) es de 100 mm.
2. Durante la prueba IPX2, la mesa que soporta la carcasa no gira. Si el usuario está probando y la mesa está girando, esto no está a la altura del estándar.

JL-X La máquina de prueba impermeable está de acuerdo con IEC60529:1989 +A1:1999 +A2：2013 《Grados de protección proporcionados por los gabinetes (Código IP)》, IEC60598, IEC60335 y IEC 60034-5, GB/T-2423.2, GB4208, GB7000.1. JL-X incluye los siguientes grados de prueba: IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 e IPX8 (consulte la página 51 de IEC60529). Es ampliamente utilizado en la organización de pruebas de autenticación para productos tales como productos eléctricos y electrónicos, luminarias LED, así como en el departamento de control de calidad correspondiente para la detección de impermeabilidad de los grados de protección de los envolventes.

El conjunto JL-X El sistema de prueba impermeable incluye:
• Caja de goteo (JL-12): La caja de goteo es para pruebas de goteo IPX1 e IPX2. El tamaño de la caja de goteo es de 800x800x75 mm (LxWxH). El diámetro del orificio de goteo es de 0.4 mm. La distancia entre los agujeros de goteo es de 20 mm. La muestra puede pesar más de 150 kg.
