Análisis de la aplicación y el rendimiento del generador de onda anular en pruebas de compatibilidad electromagnética (CEM).

Resumen:
La interferencia de onda anular es una interferencia electromagnética transitoria común en el funcionamiento de sistemas de potencia y equipos eléctricos y electrónicos. Es causada principalmente por operaciones de conmutación de alto voltaje, oscilaciones de devanados de transformadores y otros escenarios, que pueden provocar fácilmente daños en el aislamiento de los equipos y fallas en los circuitos. Como instrumento de prueba fundamental para simular dicha interferencia, generador de ondas de anillo Se puede evaluar la capacidad antiinterferencias de los equipos mediante pruebas estandarizadas, lo cual es fundamental para garantizar el rendimiento de compatibilidad electromagnética (CEM) de los productos. LISUN RWG61000-12 Este artículo, tomando como objeto de estudio el generador de ondas anulares en serie, expone las funciones principales y los principios de funcionamiento del generador de ondas anulares, analiza sus parámetros técnicos y escenarios de aplicación en diversos campos, y explica su importante valor en las pruebas de inmunidad de equipos basadas en las normas nacionales e internacionales pertinentes, con el fin de proporcionar una referencia para las pruebas de conformidad electromagnética de equipos eléctricos y electrónicos.

1. Funciones principales y principio de diseño del generador de ondas anulares

La función principal del generador de ondas anulares es simular la interferencia de ondas anulares que experimentan los equipos eléctricos y electrónicos en condiciones de funcionamiento reales, y reproducir los pulsos oscilatorios amortiguados generados por operaciones de conmutación de alta tensión, oscilaciones transitorias de los devanados de transformadores, cortocircuitos en el sistema eléctrico y otros escenarios. Al aplicar señales de ondas anulares estandarizadas al equipo bajo prueba (EUT), evalúa la inmunidad del equipo a dicha interferencia, localiza con precisión las debilidades del aislamiento y los defectos de protección contra interferencias del circuito, y, en última instancia, garantiza el funcionamiento estable del equipo en entornos electromagnéticos eléctricos complejos.

La onda anular es un pulso transitorio oscilatorio atenuado caracterizado por un rápido tiempo de subida, oscilación de alta frecuencia y atenuación gradual, con energía concentrada en la banda de baja frecuencia de 10 kHz a 1 MHz. Es fácil que se transmita a los equipos a través de las líneas de alimentación y de señal, causando interferencias o incluso daños a los circuitos de precisión. El generador de onda anular genera señales de onda anular conformes a los estándares mediante la cooperación de un oscilador interno, un módulo amplificador de potencia y una red de acoplamiento/desacoplamiento (CDN). El oscilador genera la forma de onda de oscilación amortiguada básica, el módulo amplificador de potencia ajusta la amplitud de la tensión y la corriente, y la CDN garantiza que la señal de interferencia se aplique eficazmente al EUT, evitando la interferencia mutua entre el sistema de prueba y la red eléctrica.

El LISUN RWG61000-12 El generador de ondas anulares de la serie se ha actualizado con una gran pantalla táctil Android compatible con chino e inglés, lo que permite la configuración visual de parámetros y la monitorización en tiempo real del proceso de prueba. Sus señales de onda anular de salida cumplen estrictamente con estándares como GB/T 17626.12-2023 e IEC 61000-4-12:2017. El tiempo de subida de la onda de tensión en circuito abierto alcanza los 0.5 μs y la frecuencia de oscilación es estable a 100 kHz ± 10 %, lo que permite reproducir con precisión las características de la interferencia de onda anular en escenarios reales.

2. Parámetros técnicos clave de LISUN RWG61000-12 Generador de onda anular en serie

El LISUN RWG61000-12 El generador de ondas anulares en serie incluye cuatro modelos: RWG61000-12, 12T, 12A y 12AT. Los parámetros técnicos diferenciados están diseñados para distintos escenarios de prueba, y el rendimiento y la configuración de salida principales satisfacen las diversas necesidades de prueba de equipos monofásicos y trifásicos. Sus parámetros técnicos clave se muestran en la Tabla 1.
Tabla 1 Parámetros técnicos básicos de LISUN RWG61000-12 Generador de onda anular en serie

Como se puede observar en los parámetros, la tensión de salida de esta serie de generadores de onda anular abarca de 4 kV a 6 kV, y la corriente máxima puede alcanzar los 500 A, lo que permite simular interferencias de onda anular de distintos niveles de severidad. La configuración monofásica y trifásica de la red de distribución de corriente (CDN) permite su aplicación en pruebas de electrodomésticos, pequeños equipos electrónicos, control industrial, sistemas de potencia y otros equipos trifásicos, respectivamente, con una gran adaptabilidad. Asimismo, su función de ajuste síncrono del ángulo de fase permite aplicar interferencias en cualquier punto de fase, desde 0° hasta 360°, simulando con precisión la interferencia de onda anular en diferentes fases de la red eléctrica de CA y mejorando la autenticidad y exhaustividad de la prueba.

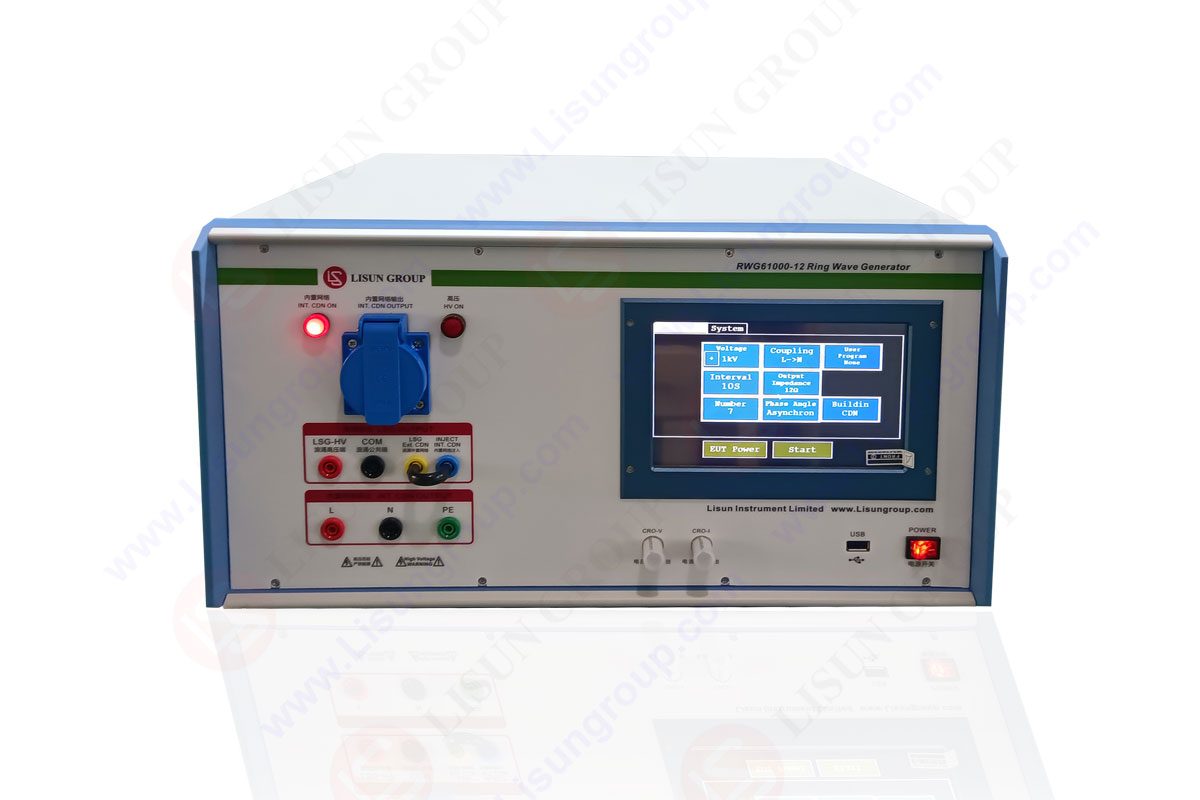

Generador de ondas de anillo RWG61000 12

3. Escenarios de aplicación en múltiples campos del generador de ondas anulares

Como instrumento fundamental para las pruebas de conformidad EMC, el generador de onda anular se utiliza ampliamente en iluminación, medicina, energía, control industrial, energías renovables y otros campos gracias a su precisa capacidad de simulación de interferencias. Según las características de funcionamiento de los equipos en diferentes campos, se realizan pruebas de inmunidad de onda anular específicas. LISUN RWG61000-12 Tomando como ejemplo esta serie, a continuación se analizan sus escenarios de aplicación típicos.

3.1 Equipos de control y potencia industrial

Los equipos de control industrial (PLC, inversores, servomotores, etc.) y los equipos terminales de potencia (cajas de distribución, medidores de energía eléctrica, dispositivos de protección de relés, etc.) son componentes centrales del sistema de potencia, y su estabilidad operativa está directamente relacionada con la seguridad de la línea de producción y la red eléctrica. El generador de onda anular aplica interferencia de onda anular a las líneas de potencia del equipo a través de la CDN incorporada, simulando escenarios como arranque y parada de motores de alta tensión, conmutación de transformadores y fallas del sistema de potencia en talleres, verificando si el equipo tiene problemas como retardo en el comando de control, errores de transmisión de datos y mal funcionamiento. Por ejemplo, al probar dispositivos de protección de relés con el RWG61000-12A Este modelo puede simular ondas anulares de alta amplitud causadas por cortocircuitos en el sistema eléctrico, evaluar el rendimiento del aislamiento y la capacidad antiinterferencias del circuito del equipo, y evitar que los dispositivos se desconecten o se quemen debido a interferencias.

3.2 Nuevas energías y electrónica automotriz

El rendimiento EMC de los puntos de recarga de energía nueva y los componentes electrónicos de los vehículos (BMS, OBC, navegador, etc.) afecta directamente a la seguridad de la carga y la conducción de estos vehículos. El generador de onda anular aplica interferencia de onda anular al puerto de entrada de alimentación y al puerto de comunicación CAN de los puntos de recarga mediante acoplamiento por pinza de inyección, simulando la interferencia causada por las fluctuaciones de la red y las operaciones de conmutación internas de los puntos de recarga, lo que permite verificar si se produce una interrupción de la carga o un fallo de comunicación. En el caso de los componentes electrónicos de los vehículos, puede simular la interferencia de onda anular generada por los generadores y las cajas de distribución de alta tensión en el sistema de alimentación del vehículo, garantizando que los componentes no presenten fallos de funcionamiento durante la conducción y asegurando así la seguridad al volante.

3.3 Electrónica médica

Los equipos médicos (monitores, equipos de diagnóstico por ultrasonido, bombas de infusión, etc.) son altamente sensibles a las interferencias electromagnéticas. Las interferencias de ondas anulares pueden provocar fácilmente desviaciones en la adquisición de datos y falsas activaciones de funciones, lo que amenaza gravemente la seguridad del diagnóstico y el tratamiento. generador de ondas de anillo Se realizan pruebas a las líneas de alimentación y de conexión de señales de los equipos médicos de acuerdo con las normas EMC, como GJB 151B-2013 y GB/T 17626.12-2023, simulando la interferencia de onda anular generada por equipos grandes como la tomografía computarizada (TC) y la resonancia magnética (RM) en la red eléctrica del hospital, lo que garantiza que los equipos médicos mantengan un funcionamiento preciso y estable en entornos electromagnéticos complejos.

3.4 Electrónica de consumo y electrodomésticos

Los electrodomésticos de alta potencia, como refrigeradores, aires acondicionados y hornos microondas, así como los accesorios digitales, como cargadores de teléfonos móviles y adaptadores de corriente para portátiles, se ven fácilmente afectados por la interferencia de ondas de anillo causada por el arranque y parada del aire acondicionado y la conmutación del compresor del refrigerador en la red eléctrica doméstica. Esto puede provocar fallos en los equipos, una menor eficiencia de carga o incluso daños. El generador de ondas de anillo prueba los puertos de alimentación de los electrodomésticos y accesorios digitales mediante una red de distribución de corriente (CDN) monofásica de 16 A, evalúa su inmunidad a las ondas de anillo de baja amplitud, ayuda a las empresas a optimizar el diseño de los circuitos de sus productos y mejora la experiencia del usuario.

4. Valor importante del generador de ondas anulares en las pruebas de compatibilidad electromagnética (CEM)

En la investigación y desarrollo, la producción y la certificación de equipos eléctricos y electrónicos, la prueba estandarizada del generador de onda anular tiene un valor insustituible. En primer lugar, desde la perspectiva del diseño del producto, el generador de onda anular permite detectar con antelación las debilidades del aislamiento y los defectos de antiinterferencias del circuito, proporcionando una base de datos para que las empresas optimicen el diseño de la protección del circuito (como la adición de varistores, tubos de descarga de gas y otros componentes de supresión de transitorios) y mejoren los métodos de puesta a tierra, mejorando así la inmunidad electromagnética del equipo desde la fuente. En segundo lugar, desde la perspectiva del acceso a la industria, la prueba de inmunidad a la onda anular es uno de los elementos clave de la certificación EMC. Los resultados de las pruebas que cumplen con estándares como GB/T 17626.12-2023 e IEC 61000-4-12:2017 son condiciones necesarias para que el equipo pueda salir al mercado. Finalmente, desde la perspectiva del funcionamiento real, el equipo probado con el generador de onda anular puede resistir eficazmente la interferencia de onda anular en el entorno eléctrico real, reducir la tasa de fallos del equipo, garantizar el funcionamiento estable del sistema eléctrico y los equipos electrónicos, y reducir las pérdidas económicas causadas por los fallos del equipo.

Como instrumento de prueba que cumple con las normas internacionales y nacionales, LISUN RWG61000-12 El generador de ondas anulares en serie se ha convertido en la herramienta preferida para las pruebas de compatibilidad electromagnética (CEM) en diversas industrias gracias a su salida de forma de onda de alta precisión, su configuración de modelos diversificada y su interfaz de operación intuitiva. Más de 10 años de experiencia en el mercado han avalado la estabilidad y confiabilidad del equipo.

5. Conclusión

Con el desarrollo inteligente e integrado de equipos eléctricos y electrónicos, el entorno electromagnético de potencia se está volviendo cada vez más complejo, y el impacto de la interferencia de onda anular en el funcionamiento de los equipos es cada vez más significativo. Como herramienta fundamental para simular dicha interferencia y evaluar la inmunidad de los equipos, el ámbito de aplicación de la generador de ondas de anillo Las pruebas de compatibilidad electromagnética (CEM) seguirán ampliándose. LISUN RWG61000-12 El generador de ondas anulares en serie ha logrado una evaluación integral de la inmunidad del equipo bajo prueba mediante una simulación precisa de pulsos oscilatorios amortiguados, un proceso de prueba estandarizado y adaptabilidad a múltiples campos, lo que proporciona una garantía confiable para el cumplimiento de la compatibilidad electromagnética (CEM) del equipo.

En el futuro, con la continua mejora de la tecnología de los sistemas eléctricos y los equipos electrónicos, el generador de onda anular evolucionará hacia una mayor precisión, inteligencia e integración, permitiendo, por ejemplo, la transmisión y el análisis remotos de datos de prueba mediante la tecnología IoT, y adaptándose a pruebas de equipos con niveles de voltaje más elevados. Asimismo, la actualización constante de las normas nacionales e internacionales pertinentes impulsará la modernización tecnológica del generador de onda anular, lo que le permitirá satisfacer mejor las exigencias de diversas industrias en cuanto al rendimiento de compatibilidad electromagnética (CEM) de los equipos y garantizar el funcionamiento estable y seguro de los mismos.
