Basado en el goniofotómetro: medición de la intensidad luminosa y pruebas de ies

Los accesorios de iluminación juegan un papel crucial en el campo de la iluminación. Para garantizar el efecto luminoso y la calidad de las luminarias, es necesario probar y evaluar su distribución de intensidad luminosa. Este artículo presentará los métodos y pasos para usar un goniofotómetro para medición de la intensidad luminosa y es prueba.
Un goniofotómetro es el principal dispositivo de medición para probar el rendimiento fotométrico de los dispositivos de iluminación. Se puede utilizar para medir parámetros como la distribución espacial de la intensidad de la luz, el flujo luminoso total y la eficiencia de la luminaria. Los componentes de un sistema de goniofotómetro incluyen una plataforma giratoria de precisión y un sistema de control, un sistema de análisis espectral, una lámpara estándar, un sistema de alineación y un sistema de procesamiento por computadora.

Un goniofotómetro requiere el uso de una habitación grande y oscura, con materiales de baja reflectividad para evitar que la luz parásita entre en la sonda. Debido a su sensibilidad a la temperatura ambiental, es fundamental mantener la estabilidad de la temperatura de la fuente de luz. El goniofotómetro lee las mediciones un ángulo a la vez, lo que puede llevar mucho tiempo. Si solo es necesario medir los parámetros del flujo luminoso de la luminaria, no existen requisitos estrictos para la distancia de medición.

Según las diferentes disposiciones de la trayectoria de la luz de medición, existen dos métodos de medición para medir el flujo de luz: el método de integración de la iluminancia y el método de integración de la intensidad de la luz.
1. Método de integración de iluminancia. No hay restricción en la distancia de medición y se requiere un espacio de medición pequeño. Siempre que se pueda medir la iluminancia, incluso si la distancia es muy corta, se puede obtener un flujo luminoso total preciso. El fotómetro compacto se puede utilizar para medir la distribución de iluminancia de la fuente de luz en el espacio e integrarla en todo el espacio para obtener el flujo luminoso total. Es insensible a la distancia de medición y a la posición de instalación de la fuente de luz, y puede evitar el uso de espejos, logrando así una alta precisión de medición. Es un método recomendado por la CIE para la implementación de la unidad estándar de flujo luminoso.

2. Método de integración de la intensidad de la luz. El método de integración de la intensidad de la luz mide la distribución de la intensidad de la luz de la fuente de luz en el espacio y la integra en todo el espacio para obtener el flujo de luz total. Se requiere una distancia suficiente para medir la distribución de la intensidad de la luz y aproximar el objeto medido como una fuente de luz puntual, utilizando la relación del cuadrado inverso de la distancia para medir la intensidad de la luz.

El fotómetro distribuido verticalmente es un instrumento de prueba comúnmente utilizado para medir la distribución de intensidad de la luz de las luminarias. Generalmente consta de una sonda de medición, una esfera, un fotodiodo y otros componentes. Durante el proceso de prueba, la sonda de medición se coloca a una determinada altura y distancia para recibir la radiación luminosa emitida por el dispositivo. Luego, según diferentes métodos y requisitos de medición, se puede medir la dirección. Midiendo en diferentes ángulos y distancias, se pueden obtener los datos de intensidad de la luz del dispositivo en diferentes direcciones.

Antes de realizar la prueba, es necesario calibrar el instrumento de prueba. El propósito de la calibración es garantizar la precisión y estabilidad del instrumento de prueba. Durante el proceso de calibración, es necesario calibrar basándose en una fuente de luz estándar y registrar los parámetros de calibración.

Una vez completada la calibración, puede comenzar la prueba de la distribución de intensidad de la luz de las luminarias. Durante la prueba, el fotómetro distribuido verticalmente se coloca a la distancia y altura predeterminadas y se alinea con el centro del dispositivo. Luego, se pueden seleccionar diferentes ángulos y rangos de medición según los requisitos. Al trazar la curva de intensidad de la luz versus el ángulo, se puede entender visualmente la distribución de la intensidad de la luz del dispositivo en diferentes direcciones. Además, se pueden calcular métricas como la intensidad de luz promedio, máxima y mínima para evaluar el efecto de iluminación y la uniformidad del dispositivo.

Además de la prueba de distribución de intensidad de la luz, pruebas IES También es un método importante para evaluar la calidad de los accesorios. IES (Illuminating Engineering Society) es un formato estándar establecido por la sociedad internacional de ingenieros de iluminación para describir el rendimiento fotométrico de las luminarias. El archivo IES contiene información sobre la distribución de la intensidad de la luz, los parámetros de color, el factor de potencia, etc., del dispositivo, proporcionando datos de rendimiento detallados y completos.

durante pruebas IES, el dispositivo debe instalarse en una configuración de prueba específica y conectarse a la fuente de alimentación y al sistema de control. Luego, utilizando el software o equipo de prueba correspondiente, se prueba la distribución de intensidad de la luz del dispositivo. Al analizar los datos del archivo IES, se puede comprender información como la distribución de la intensidad de la luz, los parámetros de color y el factor de potencia del dispositivo. La distribución de la intensidad de la luz se puede mostrar a través de mapas de iluminancia o diagramas de distribución de intensidad para comprender visualmente el efecto de iluminación y la uniformidad del dispositivo. Los parámetros de color, como la temperatura del color y el índice de reproducción cromática, se pueden utilizar para determinar la calidad del color del dispositivo. El factor de potencia representa la utilización de energía eléctrica del dispositivo y se puede utilizar para evaluar su rendimiento de eficiencia energética.

En conclusión, las pruebas de distribución de intensidad de luz y pruebas IES El uso de un fotómetro distribuido verticalmente son métodos importantes para evaluar la calidad de las luminarias. A través de la medición y análisis de la intensidad de la luz en diferentes direcciones, se puede entender el efecto de iluminación y la uniformidad del dispositivo. Las pruebas IES proporcionan datos de rendimiento completos y detallados del dispositivo. Estos métodos de prueba pueden ayudar a los diseñadores y fabricantes de iluminación a seleccionar luminarias adecuadas y garantizar que su efecto y calidad de iluminación cumplan con los requisitos esperados.

En aplicaciones prácticas, se recomienda elegir entornos y equipos de prueba adecuados al realizar pruebas de distribución de intensidad de luz y pruebas IES. El entorno de prueba debe simular los escenarios de uso reales tanto como sea posible para garantizar la precisión y confiabilidad de los resultados de la prueba. Además, la calibración periódica del instrumento de prueba es importante para garantizar la precisión y confiabilidad de la prueba. Al realizar pruebas y evaluaciones de manera adecuada, se pueden seleccionar luminarias que cumplan con los requisitos y proporcionen iluminación de alta calidad.

¿Cuál es la definición de goniofotómetro tipo C?

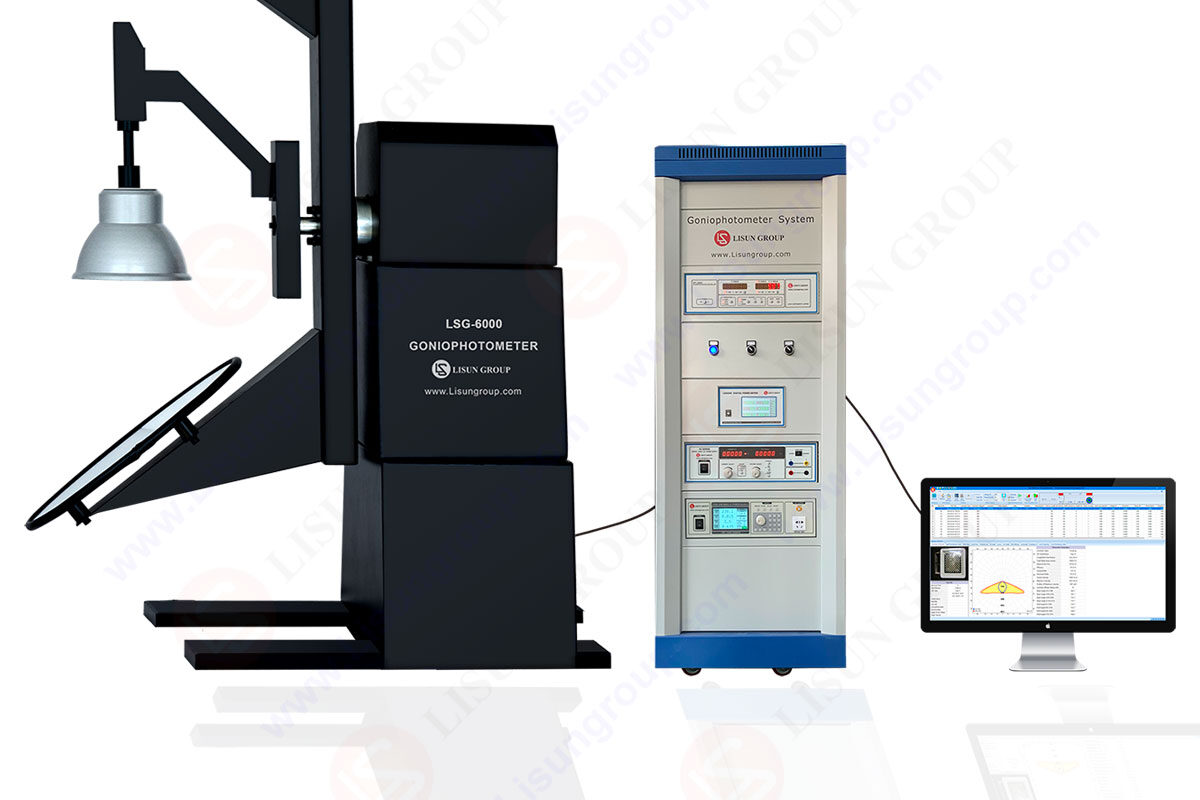

LSG-6000 Detector de movimiento Gonofotómetro (Mirror Type C) fue fabricado por LISUN cumple completamente LM-79-19, IES LM-80-08, REGLAMENTO DELEGADO (UE) 2019/2015 DE LA COMISIÓN, CIE-121, CIE S025, SASO 2902, IS16106 y EN13032-1 cláusula 6.1.1.3 requisitos tipo 4. LSG-6000 es el último producto actualizado de LSG-5000 y LSG-3000 de conformidad con los requisitos de la LM-79-19 La cláusula estándar 7.3.1 es un sistema automático de prueba de curvas 3D de intensidad de distribución de luz para medir la luz. El cuarto oscuro se puede diseñar de acuerdo con el tamaño de la habitación existente del cliente.
