Características de los IPX34 Equipo de prueba de rociado de agua de tubería oscilante

La aparición de la IPX34 Equipo de prueba de rociado de agua de tubería oscilante y la carcasa de la cámara de pruebas están hechas de pintura azul y blanca. Han evolucionado desde un único color de materia prima hasta una carcasa hermosa y elegante, que ha sido diseñada minuciosamente por personal técnico. Además, el lado derecho del exterior de la caja también cuenta con un orificio de disipación de calor, que puede extender efectivamente la vida útil del equipo.

La diferencia entre el modelo de cámara y el modelo de columna es que el modelo de prueba de lluvia a prueba de agua de cámara puede reciclar agua y se instala un tanque de almacenamiento de agua en la parte inferior de la máquina de prueba. Después de la prueba, el agua regresará al tanque de almacenamiento de agua. La estructura de la cámara tiene las características de agua en circulación, lo que se puede decir que ahorra energía y es respetuoso con el medio ambiente. Más importante aún, los clientes ya no necesitan construir un laboratorio impermeable exclusivo, lo que ahorra en gran medida los costos de inversión inicial. Además, cuatro ruedas móviles están humanizadas en la parte inferior de la caja de prueba, lo que facilita el transporte de la máquina.

Las máquinas experimentales a prueba de agua tienen básicamente un sistema operativo de control inteligente. El panel de operación que controla todo el sistema operativo central (mediante una pantalla táctil en color de 7 pulgadas + PLC Panasonic) permite a los usuarios configurar parámetros, iniciar, detener y borrar datos de la máquina en sus teléfonos móviles o computadoras. (La función de control remoto requiere descargar el software correspondiente). Por supuesto, también contamos con sistemas operativos más simples que tienen como objetivo brindar más comodidad a los clientes y satisfacer sus requisitos de producción.

Echemos un vistazo a la puerta del dispositivo experimental de exposición a la lluvia. La capa exterior de la puerta está rociada con pintura azul y tiene ventanas de vidrio templado transparente. También se instalan luces LED dentro de la caja para permitir al operador ver la situación de prueba de la cámara interior con mayor claridad y realizar mejores registros. Se instala una toma de corriente de muestra directamente debajo de la lámpara de iluminación LED. La fuente de alimentación de muestra se puede encender o apagar y el tiempo se puede controlar a través del sistema, lo que facilita algunas pruebas de muestra que requieren encendido.

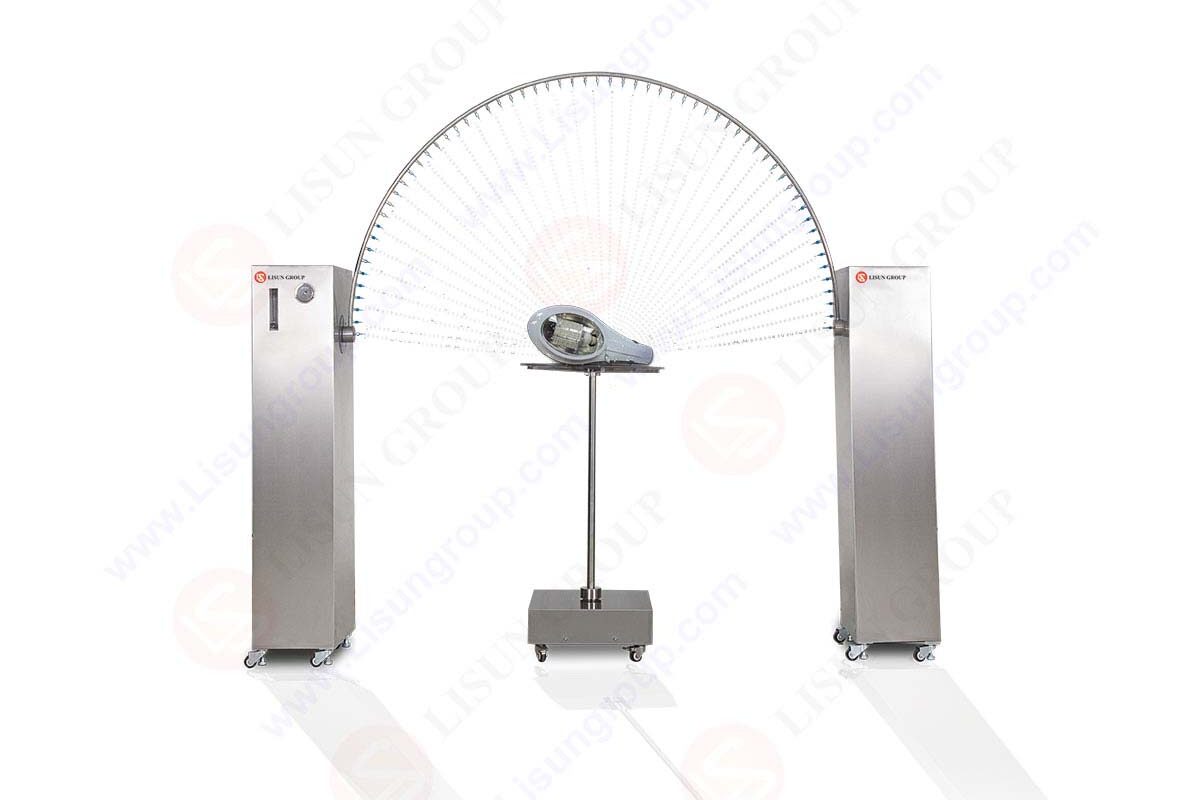

El tubo del péndulo de prueba se coloca en el centro de la cámara interior. Se llama tubo de péndulo porque es necesario girarlo durante la prueba. La forma del tubo oscilante es una estructura semicircular, con boquillas distribuidas uniformemente sobre él. El tamaño de los orificios de pulverización es de 0.4 mm de diámetro y la distancia entre cada orificio es de 50 mm. (Diseñado estrictamente de acuerdo con GB4208 estándar) De acuerdo con el estándar de detección, la muestra analizada debe estar espaciada a una distancia máxima de 200 mm desde el orificio de pulverización de agua, lo que hará que la muestra de prueba esté más uniformemente expuesta a la lluvia y sea más precisa para la prueba.

Al igual que la máquina de prueba de lluvia tipo columna, el tubo oscilante de esta caja de prueba también es extraíble. La diferencia es que la cantidad de boquillas utilizadas para probar IPX3 e IPX4 es diferente. Sin embargo, para facilitar las pruebas, hemos mejorado el diseño en sí. Cambiar el nivel de prueba solo requiere cambiar la boquilla. Para garantizar el giro normal del tubo oscilante, instalamos un transportador en la posición opuesta al eje giratorio.

La posición directamente debajo del tubo del péndulo es la plataforma giratoria donde se coloca la muestra de prueba. El plato giratorio está fabricado en acero inoxidable SUS304, con buena resistencia a la corrosión. Debido a la distancia fija entre la altura de la muestra de prueba y el orificio de pulverización de agua, la altura del plato giratorio se puede ajustar manualmente. Además, la plataforma giratoria se puede girar de tres maneras para que la prueba sea más precisa. También podemos ver claramente que hay una capa de filtro de malla en la salida de agua del tanque interior para evitar que el agua rociada bloquee el orificio de la aguja cuando la muestra u otras impurezas fluyen hacia el tanque de almacenamiento de agua y el tanque de agua regresa al orificio de la aguja. durante la prueba.

Hablando de la capa filtrante, también hay un filtro instalado en la parte trasera de la máquina de prueba. La función del filtro es filtrar las impurezas que se inyectan en el agua corriente de la máquina de prueba. La razón para utilizar agua del grifo al probar el equipo es que el agua del grifo no contiene demasiadas impurezas. Como se mencionó anteriormente, la apertura del orificio de pulverización de agua es de 0.4 mm. Si hay demasiadas impurezas en el agua, se bloqueará el orificio de pulverización de agua, lo que no solo reducirá la vida útil de la boquilla, sino que también consumirá más materia prima de la aguja.

JL-X La máquina de prueba impermeable está de acuerdo con IEC60529:1989 +A1:1999 +A2：2013 《Grados de protección proporcionados por los gabinetes (Código IP)》, IEC60598, IEC60335 y IEC 60034-5, GB/T-2423.2, GB4208, GB7000.1. JL-X incluye los siguientes grados de prueba: IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 e IPX8 (consulte la página 51 de IEC60529). Es ampliamente utilizado en la organización de pruebas de autenticación para productos tales como productos eléctricos y electrónicos, luminarias LED, así como en el departamento de control de calidad correspondiente para la detección de impermeabilidad de los grados de protección de los envolventes.

• Equipo de prueba de rociado de agua de tubería oscilante (JL-34): Es para pruebas de impermeabilidad IPX3 e IPX4. El semidiámetro de la tubería oscilante es de 1 metro (también está disponible cualquier otro tamaño). El diámetro interior del tubo oscilante es de 15 mm. El diámetro de la mesa giratoria de la muestra es de 1000 mm (u otro tamaño según el diámetro del tubo oscilante) y la altura es ajustable. La velocidad de rotación es de 1 ~ 5 rpm controlada por el panel PLC.
