29 Mar, 2024 Vistas 48 Autor: cereza shen

La máquina de prueba impermeable incluye ipx34 sprey de prueba impermeable

Máquina de prueba a prueba de agua es aplicable a una amplia gama de productos, incluidos, entre otros, componentes electrónicos, accesorios de iluminación para exteriores, accesorios para automóviles, equipos de comunicación, gabinetes, motores, drones, equipos de buceo, accesorios de iluminación, equipos de buceo y electrodomésticos.

La estructura y características de la ipx34 sprey de prueba impermeable:

La aparición de la ipx34 Sprey de prueba a prueba de agua, la carcasa de la cámara de prueba está hecha de pintura azul y blanca, desde la evolución del color de la materia prima única hasta la ahora hermosa y generosa carcasa de la cámara, el personal técnico puede diseñarla sin trabajo duro. Y hay un disipador de calor en el lado derecho del exterior de la cámara, que puede prolongar efectivamente la vida útil del equipo. video

La diferencia entre el tipo de cámara y el tipo de pilar es que la máquina de prueba de lluvia por aspersión a prueba de agua tipo cámara puede reciclar agua. El fondo de la cámara de prueba está equipado con un tanque de almacenamiento de agua, y el agua después de la prueba volverá al tanque de agua. Se puede decir que la estructura de la cámara ahorra energía y protege el medio ambiente. Más importante aún, los clientes ya no necesitan construir un laboratorio especial a prueba de agua; esta estructura modelo puede ahorrar en gran medida el costo de entrada inicial. Además, el fondo de la cámara de pruebas tiene cuatro ruedas móviles, lo que facilita el manejo de la máquina.

Básicamente, todos máquinas de prueba impermeables Tener un sistema de operación de control inteligente. Controla todo el sistema central de operación: el panel de operación es una pantalla táctil a color de 7 pulgadas + PLC Panasonic. El usuario puede configurar parámetros, iniciar, detener, borrar datos y otras acciones en el teléfono móvil o la computadora. (La función de control remoto requiere descargar el software correspondiente). Por supuesto, también contamos con un sistema operativo más simple, con el propósito de brindar más comodidad a los clientes y satisfacer los requisitos de producción de más clientes.

Echemos un vistazo a la puerta del dispositivo de prueba de pulverización. El marco de la puerta está rociado con pintura azul y hay una ventana de vidrio templado transparente en la parte superior. También hay lámparas de iluminación LED dentro de la cámara, para que el operador vea la situación de prueba dentro de la caja con mayor claridad, para poder registrar mejor. La lámpara de iluminación LED está justo debajo de la toma de corriente de la muestra, y la alimentación de la muestra se enciende y apaga y el sistema controla el tiempo, lo cual es conveniente para algunas pruebas de muestras.

En el centro de la cámara interior se encuentra el tubo oscilante de prueba. La razón por la que se llama tubo oscilante es que en la prueba, el tubo oscilante necesita oscilar para realizar la prueba. La forma del tubo oscilante es semicircular y la parte superior está distribuida uniformemente con boquillas. El diámetro de la boquilla es de 0.4 mm y la distancia entre cada boquilla es de 50 mm. (estrictamente diseñado según GB4208 estándar) De acuerdo con el estándar de prueba, la muestra de prueba debe estar a una distancia máxima de 200 mm de las boquillas, para que la muestra de prueba pueda rociarse de manera más uniforme y la prueba sea más precisa.

Al igual que el simulador de lluvia vertical, el tubo oscilante de la cámara de pruebas también es extraíble. De manera diferente, el número de boquillas para probar IPX3 e IPX4 es diferente, pero para facilitar la prueba, mejoramos el diseño y cambiamos los grados de prueba reemplazando las agujas. Además, para garantizar el movimiento regular del tubo, también instalamos un transportador en la posición relativa del eje.

Llegando a la posición intermedia debajo de la tubería, se encuentra la plataforma para colocar la muestra de prueba, que está hecha de acero inoxidable SUS 304 que tiene buena resistencia a la corrosión. Como la altura de la muestra de prueba y los orificios de pulverización de agua deben estar contenidos en un valor fijo correspondiente, la altura de la plataforma es ajustable y se puede ajustar manualmente. Además, la plataforma se puede girar de tres maneras para realizar una prueba más precisa. También podemos ver claramente que hay una capa de filtro similar a una malla dentro de la salida de la caja interior, para evitar que muestras u otros artículos diversos fluyan hacia el tanque de almacenamiento de agua y luego bloqueen los orificios de pulverización de agua.

Hablando de filtros, también hay un filtro detrás de la máquina de prueba, que sirve para filtrar los artículos diversos en el agua del grifo bombeada a la máquina de prueba. La razón por la que se utiliza agua del grifo en la prueba es porque no contiene muchas impurezas. Como se mencionó anteriormente, los orificios de pulverización de agua tienen una apertura de 0.4 mm; si hay demasiados artículos diversos en el agua, se bloquearán los orificios de pulverización de agua, lo que no solo reduce la vida útil de la boquilla, sino que también consume más materiales originales.

La ipx34 sprey de prueba impermeable:

método de prueba a prueba de agua: el diámetro del orificio de agua pulverizada es de 0.4 mm; Caudal: 1.8 l/min ± 0.05 (IPX3); 6L/min±0.05 (IPX4); Ángulo del tubo oscilante: 120° (IPX3); 350° (IPX4); Velocidad de giro del tubo oscilante: 120° de ida y vuelta 4s (IPX3); 350° de ida y vuelta 12 (IPX4), cabe señalar que el tamaño del radio de su tubería oscilante tiene 8 tipos, diferentes tuberías oscilantes tienen diferentes caudales.

ipx34 La información relacionada con la prueba de impermeabilidad es la siguiente:

1. Adecuado para pruebas de nivel de impermeabilidad de productos IPX3, IPX4.
2. El cabezal de la ducha está hecho de material de latón puro, la superficie está pulida como un espejo, como un espejo de cobre, hermosa, moderna y resistente a la corrosión.
3. El puntal móvil está hecho de material de aleación de aluminio (cumple totalmente con los requisitos de materiales estándar) y la superficie se somete a un tratamiento de lijado, que es hermoso y duradero.
4. La superficie del cabezal de ducha tiene un revestimiento antioxidante en aerosol para evitar que se formen marcas de agua de color verde cobrizo y afecten la apariencia.
5. El número de boquillas es 121, las cuales pueden ser probadas y certificadas por unidades de medición de terceros.
6. Modo de inyección de agua: portátil, se puede conectar directamente al uso de agua del grifo.

Condición de prueba IPX4 y parámetro funcional del dispositivo de prueba a prueba de agua Estándar de ejecución:

Puede cumplir con EC60529: 1989 +A1: 1999 +A2: 2013, GB/T4208-2017 “Nivel de protección de carcasa (código IP)” y otros estándares nacionales. Parámetro de función:
1. Adecuado para pruebas de nivel de impermeabilidad IPX4 de productos.
2. Caudal: IPX4=0.84 l/min ±5 %
3. Capacidad de carga del plato giratorio 50 kg.
4. Ángulo del tubo de giro: 350° (IPX4)
5. Velocidad de giro del tubo oscilante: 350° ida y vuelta 12 s
6. Modo de rotación de la plataforma giratoria: rotación positiva continua/rotación positiva y negativa alternativamente;

JL-X La máquina de prueba impermeable está de acuerdo con IEC60529:1989 +A1:1999 +A2:2013 《Grados de protección proporcionados por los gabinetes (Código IP)》IEC60598, IEC60335 y IEC 60034-5, GB/T-2423.2GB4208GB7000.1. JL-X incluye los siguientes grados de prueba: IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 e IPX8 (consulte la página 51 de IEC60529). Es ampliamente utilizado en la organización de pruebas de autenticación para productos tales como productos eléctricos y electrónicos, luminarias LED, así como en el departamento de control de calidad correspondiente para la detección de impermeabilidad de los grados de protección de los envolventes.

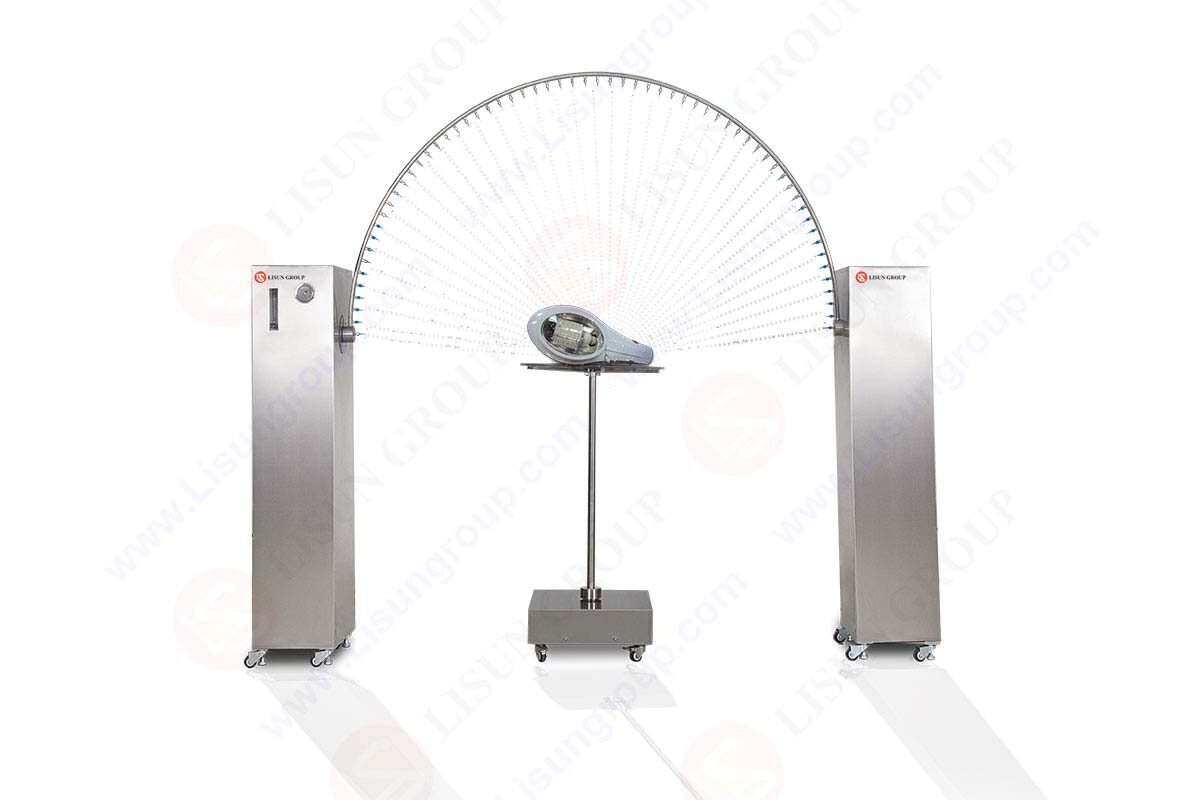

Equipo de prueba de rociado de agua con tubería oscilante (JL-34): Es para prueba de impermeabilidad IPX3 e IPX4. El semidiámetro del tubo oscilante es de 1 metro (cualquier otro tamaño también está disponible). El diámetro interno del tubo oscilante es de 15 mm. El diámetro de la mesa giratoria de muestra es de 1000 mm (u otro tamaño de acuerdo con el diámetro del tubo oscilante), y la altura es ajustable. La velocidad de rotación es de 1 a 5 rpm, controlada por el panel PLC.

La máquina de prueba impermeable incluye ipx34 sprey de prueba impermeable

Equipo de prueba a prueba de agua JL-34
