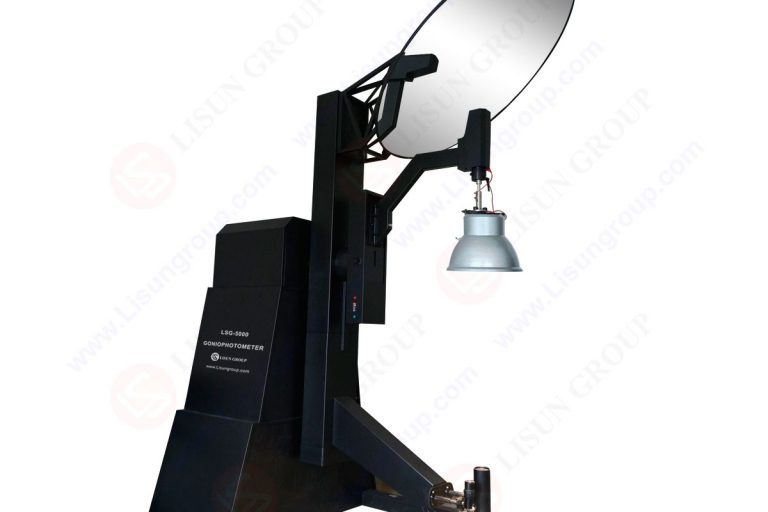

La evaluación profesional de la iluminación requiere la medición correcta de la distribución luminosa, la forma del haz, la distribución de la intensidad luminosa, la uniformidad y la salida direccional. En los sistemas de iluminación actuales, los lúmenes totales ya no son un factor importante, sino que se utiliza una distribución angular precisa de la luz para establecer la conformidad, el confort visual, la eficiencia energética y la armonía del haz en la práctica. Un detector de movimiento. gonofotómetro Puede satisfacer este requisito, ya que registra la intensidad de la luz en diversas posiciones angulares, lo que proporciona resultados fotométricos científicamente validados. El conocimiento del principio de funcionamiento del goniofotómetro también ayuda a laboratorios, fabricantes y agencias de certificación a establecer modelos fotométricos adecuados.
La salida direccional es especialmente necesaria en aplicaciones prácticas, como espacios arquitectónicos, faros de automóviles, rejillas de alumbrado en almacenes, luminarias de salidas de emergencia y óptica vial. Por lo tanto, los sistemas de detectores reubicados son el método de ingeniería de luminarias más adecuado.

Principio de detección fotométrica direccional

Este es el principio clave del goniofotómetro con detector móvil: la luz emitida sobre el dispositivo bajo prueba se mapea geométricamente en ángulos controlados. Este detector gira entonces en direcciones de rotación predeterminadas, pero a una distancia constante del centro de las mediciones. Los registros de las intensidades de la luz se realizan en coordenadas angulares conocidas, que suelen expresarse en un sistema de coordenadas Cg o AB.
El instrumento no escalará el brillo de puntos aleatorios, pero cada lectura del detector proporcionará una posición tridimensional precisa. Estas lecturas se interpolan posteriormente en curvas completas de distribución luminosa o archivos IES fotométricos. Este método se basa en el funcionamiento de la luminaria en condiciones reales, considerando el pico del haz de exposición, el ángulo de corte, la asimetría fotométrica y la dispersión luminosa.
Uno de los requisitos es mantener una geometría estable. Los centros de medición deben mantenerse alineados con la referencia óptica de la luminaria. Incluso el más mínimo error de 2-3 mm en la evaluación de los ángulos alterará los valores de candela y provocará pruebas erróneas. Los sistemas de alta gama se construyen con rodamientos de eje de alta resistencia, codificadores rotatorios y sistemas de par preequilibrado para mantener la precisión mecánica.

Por qué los sistemas de detectores móviles son superiores en la evaluación óptica compleja

La distribución de la luz en luminarias de gran tamaño, generadores de luz asimétricos, luminarias viales, proyectores o haces de luz de automóviles nunca es uniforme durante su evaluación. La medición de un goniofotómetro con detector móvil puede abarcar cientos y miles de ángulos, según los requisitos de resolución. Aumenta el error de interpolación y la precisión matemática mediante mejoras en la densidad numérica de los puntos de medición.
Además, la distribución de la luz también se ve obligada a cambiar con lentes ópticas, reflectores, difusores secundarios, mallas antideslumbrantes y cubiertas refractivas. No se pueden utilizar esferas para capturar estas características, ya que generan luz emitida promedio. La respuesta direccional es necesaria en las decisiones de ingeniería.

Arquitectura de movimiento y correlación de datos

Los goniofotómetros contemporáneos tienen una trayectoria de escaneo rotacional. Según el tipo de medición, el detector puede rotar horizontal o verticalmente, o en combinaciones de dos ejes. Los valores de intensidad se registran en tiempo real junto con los valores de posición angular durante el movimiento. Esta constante temporal es significativa, ya que la potencia de la lámpara puede variar debido al aumento de calor, especialmente durante la estabilización de los LED.
Tras obtener los puntos de candela sin procesar, la virtualización genera superficies de distribución, diagramas polares, informes de lúmenes zonales y cuadrículas de intensidad luminosa. Arquitectos y diseñadores de interiores incorporan los conjuntos de datos en los programas de simulación de iluminación.

Papel de la estabilidad fotométrica y las condiciones previas a la combustión

Una medición correcta presupone una emisión luminosa constante. Los LED varían drásticamente al conectarlos a la electricidad. Los fabricantes llevan las lámparas o módulos de prueba a su máxima potencia antes de que la emisión luminosa se estabilice. Laboratorios acreditados estabilizan las temperaturas existentes, el equilibrio térmico de la unión y la uniformidad térmica, y luego rotan el detector.
El aumento de temperatura no se produce de forma uniforme en los LED. Estos dependen de la conversión de fósforo, que cambia cromáticamente al calentarse. No es el momento adecuado para medir valores de clasificación erróneos prematuramente.

Factores que influyen directamente en la precisión de la medición direccional

• Precisión en el posicionamiento de los detectores durante un movimiento de dos ejes.
• Distancia fija entre detectores y muestras.
• Resolución de ángulo codificada
• Corrección de atenuación atmosférica.
• Repetibilidad cíclica del movimiento.
• Es el momento de estabilización térmica de la luminaria.
• Corrección de la respuesta espectral del detector.

Lógica de calibración fotométrica

La calibración ajusta la salida del detector a los estándares de intensidad luminosa conocidos. La corrección de la línea base se realiza mediante el uso de lámparas patrón cuyo valor fotométrico puede rastrearse. El cristal cuyas ventanas conforman el detector se coloca en el centro de rotación y la lámpara calibrada se mueve entre puntos fijos. En caso de diferencias entre la medición de intensidad y los valores oficiales, los coeficientes de escala modifican la matriz de medición.
Los ciclos de calibración confirman:
• Linealidad del detector
• Alineación geométrica
• Ponderación espectral
• Compensación de luz parásita
La calibración correcta garantiza que esté en línea con las IES LM-79 y las directrices de pruebas internacionales CIE 121.
Los goniofotómetros también compensan la deriva de energía en exploraciones de larga duración, ya que los módulos LED pueden reducirse con el tiempo.

Gestión de la dispersión óptica y caracterización de superficies

La luz no se propaga en línea recta, y en los bordes de los reflectores secundarios, el difusor y la emisión lateral se produce dispersión. En el escaneo angular, se producen los efectos de estas regiones de dispersión en la envolvente fotométrica. La precisión del instrumento se basa en su capacidad para cuantificar la dispersión secundaria.
En un goniofotómetro con detector móvil, se aplica un muestreo de alta velocidad para medir cambios ópticos de alta velocidad. Los sistemas de baja resolución podrían omitir regiones angulares de disipación, lo que genera picos o ángulos de corte falsos.
Los ingenieros exportan archivos IES o LDT que representan la distribución de intensidad al realizar análisis ópticos de precisión. Estos archivos se cargan en programas de iluminación para calcular mapas de uniformidad, espaciamiento entre vías, comportamiento de reflectancia en interiores y valores de deslumbramiento.
Tabla: Rangos típicos de resolución de escaneo angular utilizados en goniofotometría

Tipo de medición	Tamaño del paso angular	Recuento típico de datos de Candela
Evaluación direccional básica	5°	72 a 144 puntos de datos
Pruebas profesionales de luminarias	2.5°	144 a 288 puntos de datos
Luminarias automotrices o asimétricas	1°	720+ puntos de datos
Perfilado de haz de alta precisión	0.5°	1400+ puntos de datos

Estabilidad mecánica durante la rotación

La medición se ve afectada por la inercia del sistema, la calidad de los rodamientos y la rigidez estructural. El más mínimo micromovimiento o vibración se detecta y altera la alineación del detector y el valor de lectura. Esto es crucial cuando se utilizan dispositivos largos en los que el centro de emisión óptica está demasiado alejado de los soportes de montaje.
Se utilizan instrumentos de grado profesional:
• Brazos de acero reforzado
• Rotación del eje con microcojinete
• Soportes para lámparas contrapesadas.
• Engranajes de movimiento codificados con precisión
Estos también proporcionan estabilidad de la geometría de medición incluso cuando se realizan barridos de rotaciones grandes.

Interpretación de software de datos fotométricos sin procesar

Los fotómetros no generan diagramas de iluminación, sino valores de intensidad luminosa. La salida bruta se procesa mediante software para producir:
• Curvas de candela frente a ángulo
• Perfiles polares multiplanos
• Visualizaciones brillantes de múltiples cuadrantes.
• Tablas de lúmenes zonales
• Disposiciones de vigas asimétricas
• Archivos de distribución de luz
La mayoría de los laboratorios exportan el conjunto de mediciones a herramientas basadas en IES, programas de diseño de iluminación vial, sistemas de evaluación de iluminación de túneles y simulación arquitectónica para presentar el cumplimiento. LISUN proporciona plataformas de instrumentos que incorporan la interfaz de motores analíticos para que la visualización se pueda realizar directamente sin programación externa.

Conclusión

Para realizar un análisis fotométrico de precisión no solo se necesitan los valores del flujo luminoso, sino también el comportamiento con resolución angular. Esta capacidad la ofrece un detector móvil. gonofotómetro Mide la intensidad direccional mediante la rotación en una dirección controlada. La consistencia geométrica, la calibración del detector, la estabilización térmica y la resolución de escaneo controlada garantizan la precisión.
Con un buen conocimiento del principio de funcionamiento del goniofotómetro, los laboratorios producen conjuntos de datos estables que facilitan la toma de decisiones de ingeniería en el mundo real. Con ciclos de medición correctamente diseñados y una instrumentación precisa, como el... LISUN complejos, los fabricantes ahora tienen datos fotométricos direccionales de la participación real en el rendimiento de los accesorios en lugar de la producción óptica ratificada.
