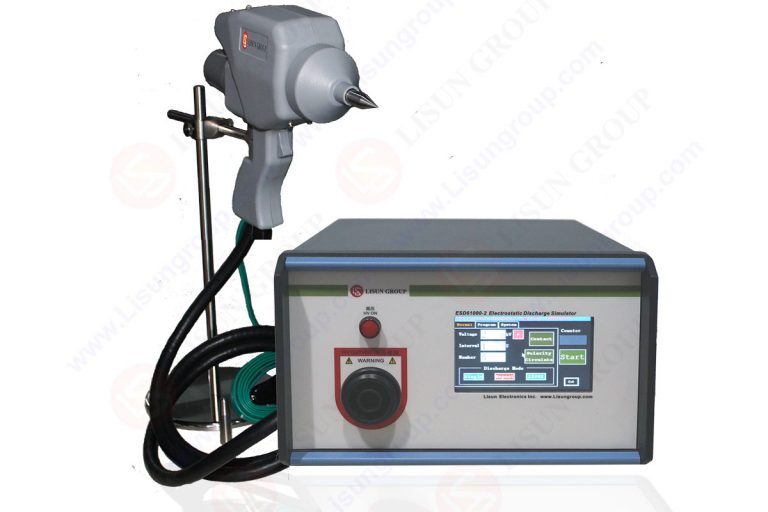

Accesorios para pistolas ESD: mejora de las capacidades de prueba y la flexibilidad de las pistolas ESD

Introducción:
Cuando se prueba el rendimiento y la confiabilidad de los componentes y sistemas electrónicos, se necesitan pistolas de descarga electrostática (ESD). Si bien la pistola ESD es la herramienta principal, hay una serie de complementos que pueden ampliar el rango de pruebas que se pueden realizar, aumentar la precisión de las mediciones y proporcionar configuraciones de prueba más variadas.

Este artículo profundiza en los muchos pistola ESD complementos que se pueden comprar y analiza su importancia para realizar análisis completos y efectivos. prueba ESD.

Opciones de electrodos:
Una pistola de descarga electrostática (ESD) depende en gran medida de su electrodo. Se requieren electrodos para aplicar pulsos ESD al DUT de manera controlada, y estos pulsos deben ser constantes. Existe una amplia selección de electrodos disponibles para satisfacer los requisitos de cada escenario de prueba particular que pueda surgir. Los electrodos se utilizan con frecuencia y pueden incluir:
1. Consejo de descarga de aire: durante la prueba de descarga de aire, el evento de descarga electrostática (ESD) se genera primero en el aire y luego se concentra en el dispositivo bajo prueba (DUT) mediante el uso de este electrodo. Debido a que produce un pulso ESD concentrado y contenido, permite probar el DUT en un ambiente controlado.

2. Placa de descarga de contacto: Es posible poner el DUT en contacto directo con el electrodo de la placa de descarga de contacto para replicar circunstancias en las que surge ESD como resultado del contacto físico. Esto se hace para probar si el DUT es susceptible o no a descargas electrostáticas. Debido a que proporciona un área de contacto más grande, su uso simplifica la prueba de componentes y conjuntos más grandes.

3. Bobina de inducción de campo: en las pruebas de acoplamiento indirecto, el pulso ESD se crea en el dispositivo bajo prueba mediante un campo electromagnético, y esto se hace mediante el uso de una bobina de inducción de campo. En las pruebas de acoplamiento directo, el pulso ESD se produce directamente en el DUT. Permite probar dispositivos sensibles a EMI y proporciona un método sin contacto de modelado de ESD.

Cables de extensión y sondas:
Con la ayuda de cables de extensión y sondas, el DUT y el cañón ESD se pueden instalar en una amplia gama de lugares diferentes. Eres capaz de poner el pistola ESD a la distancia correcta del DUT con la ayuda de estos complementos, lo que le permite realizar pruebas incluso mientras trabaja en espacios reducidos. Los cables de extensión y las sondas deben tener una variedad de longitudes y formas para adaptarse a los diferentes escenarios de prueba.

Sondas de medición de corriente:
La evaluación de componentes y sistemas electrónicos pone un énfasis significativo en la precisión de las mediciones de corriente ESD tomadas por dichos componentes y sistemas. Las sondas de medición de corriente, como las bobinas de Rogowski y los transformadores de corriente, son instrumentos útiles para obtener una lectura precisa de las corrientes de descarga electrostática (ESD) que se generan durante las pruebas.

Es posible conectar estas sondas a osciloscopios o equipos de medición de corriente para monitorear, registrar y analizar las características de forma de onda de la corriente ESD. Al realizar pruebas de ESD, el uso de sondas de medición de corriente puede mejorar la precisión de las lecturas de corriente.

Software de control del simulador ESD:
Un componente esencial de cualquier simulador de descarga electrostática (ESD) es el software que puede gestionar y automatizar las secuencias, los parámetros y los tiempos de prueba de ESD. La aplicación tiene una interfaz fácil de usar que se puede utilizar para la creación de planes de prueba, configuración de pruebas y ejecución de pruebas.

Como consecuencia directa de esto, se simplifican las pruebas, se reduce la posibilidad de error humano y se mejora la eficacia general de la prueba. Puedes obtener ayuda de LISUN expertos en calibración de pistolas ESD.

Algunos ejemplos de las posibles capacidades de alto nivel del software incluyen el registro de datos, la personalización de formas de onda y la interfaz con sistemas de automatización de pruebas. Estas son sólo algunas de las posibilidades.

Accesorios de puesta a tierra y blindaje:
Al conectar a tierra y proteger adecuadamente un área, es posible proteger la confiabilidad de las pruebas de descarga electrostática (ESD) y disminuir la cantidad de interferencia desde el exterior. Es importante tener una conexión confiable entre la pistola ESD y el sistema de puesta a tierra; por lo tanto, las placas, cables y conectores de puesta a tierra se utilizan para este propósito.

Los equipos de protección, como carpas o recintos de protección EMI, se utilizan a menudo para permitir que las pruebas se lleven a cabo en un entorno controlado libre de la influencia de interferencias electromagnéticas externas.

Estos complementos sirven para garantizar que las pruebas de descarga electrostática (ESD) sean precisas y reproducibles al disminuir la influencia que los factores ambientales tienen en el proceso.

Accesorios y adaptadores de prueba:
Conexión de la pistola ESD al dispositivo bajo prueba (DUT) puede requerir el uso de accesorios o adaptadores de prueba específicos. El DUT puede estar soportado mecánicamente, cableado o montado de una manera particular con la ayuda de un dispositivo de prueba.

Durante las pruebas de descarga electrostática (ESD), mantienen todo en su lugar y en contacto regular, lo que reduce la posibilidad de descargas accidentales. Los conectores y enchufes utilizados en el DUT pueden hacerse compatibles con la pistola ESD mediante adaptadores.

Como resultado de los adaptadores y accesorios, la pistola ESD se puede utilizar con más facilidad y versatilidad, lo que facilita pruebas más exhaustivas y confiables de una variedad más amplia de dispositivos y configuraciones.

Accesorios de configuración de prueba ESD:
Para proporcionar circunstancias de prueba realmente auténticas, a menudo es necesario que las configuraciones de prueba de ESD incluyan componentes suplementarios. Estos elementos adicionales son útiles para desarrollar escenarios de pruebas de ESD que sean más representativos de la vida real. Aquí hay algunos ejemplos que ilustran mi punto:
1. Pruebe materiales sensibles a ESD: el uso de accesorios que sean en sí mismos sensibles a ESD, como bandejas o espumas de embalaje, hace posible evaluar la resistencia a las descargas electrostáticas (ESD) de los equipos electrónicos. Estos materiales intentan recrear lo más fielmente posible las condiciones de envío, almacenamiento y montaje.

2. Modelos simulados del cuerpo humano (HBM): Los accesorios de HBM están diseñados para imitar las características eléctricas del cuerpo con el fin de simular los efectos de las descargas electrostáticas (ESD) provocadas por el contacto humano. Estos modelos proporcionan pruebas confiables y consistentes que cumplen con estándares y recomendaciones ampliamente aceptados.

3. Cámaras ambientales: Las cámaras ambientales proporcionan configuraciones repetibles en términos de temperatura y humedad con el fin de realizar pruebas de descarga electrostática (ESD). Estas cámaras permiten a los clientes determinar cómo las diferentes condiciones operativas afectan el rendimiento ESD del DUT, lo que garantiza pruebas completas en una variedad de entornos.

Accesorios de calibración:
Para mantener la precisión y la trazabilidad de las pistolas ESD, se requieren accesorios de calibración. Los estándares de calibración, los materiales de referencia de calibración y los accesorios de calibración son ejemplos de estos elementos complementarios. Los parámetros de calibración, incluidos el voltaje, el tiempo de subida y la duración del pulso, se pueden ajustar de acuerdo con estos valores de referencia establecidos.

Al utilizar equipo de calibración, puede estar seguro de que su pistola ESD mantendrá su precisión durante toda la gama de sus pruebas.

Conclusión:
Las capacidades de prueba y la adaptabilidad de pistola ESDs se puede mejorar mucho con la adición de archivos adjuntos. Las pruebas de ESD que sean precisas, repetibles y exhaustivas requieren una amplia variedad de componentes, incluidos electrodos, cables de extensión, sondas de medición de corriente, interfaces de control de software, accesorios de conexión a tierra y blindaje, accesorios y adaptadores de prueba, materiales sensibles a ESD y accesorios de calibración.

Estos complementos permiten a los ingenieros de pruebas crear bancos de pruebas personalizados que imitan con precisión las condiciones ESD del mundo real para un análisis más exhaustivo de piezas y sistemas electrónicos. Los procedimientos de prueba de ESD pueden hacerse más eficientes y efectivos mediante una cuidadosa selección y uso de pistola ESD accesorios, lo que a su vez mejora la confiabilidad del producto y la protección ESD.
