Cómo puede usar un goniofotómetro para obtener la medición fotométrica de la intensidad del LED

Gonofotómetro es un dispositivo que sirve para muchos propósitos para probar productos que utilizan energía luminosa. Este dispositivo se puede utilizar para obtener fotométrico valores y medidas de intensidad de led de electrodomésticos y electrónica. En este artículo veremos los tipos de gonofotómetro y su uso para obtener medidas de intensidad de led.

Gonofotómetro

A gonofotómetro es un dispositivo que mide los parámetros de distribución de luz direccional en lámparas y luminarias. Reúne información fotométrica de una variedad de lugares esféricos. Rodea el elemento bajo prueba con una red de datos fotométricos. Se utilizan varios equipos para recopilar datos fotométricos de gonio, que luego se proporcionan en varios sistemas de coordenadas angulares.

La distribución angular o espacial de la luz de una fuente de luz se mide mediante fotometría gonio. Un láser es una fuente de luz de alta potencia. Por lo general, el haz es pequeño y viaja en una línea recta casi perfecta. Esto hace que un láser sea ineficaz para el uso diario. Un radiador isotrópico perfecto es una lámpara incandescente. En todas las direcciones, produce idéntica intensidad.

Fotometría

El objetivo de la fotometría es medir la luz teniendo en cuenta la sensibilidad del sistema visual humano. La fotometría solo detecta luz en el rango espectral visible de 360 ​​nm a 830 nm, que es sensible al ojo humano.

Mientras que la radiometría detecta la luz en todas las regiones espectrales, incluidos el ultravioleta y el infrarrojo, la fotometría mide exclusivamente la luz en la banda espectral visible, que se extiende de 360 ​​nm a 830 nm y es sensible al ojo humano. Como resultado, la fotometría es fundamental para evaluar las fuentes de luz y los objetos que se utilizan para iluminación, señalización, pantallas y otras aplicaciones en las que los humanos deben ver la luz.

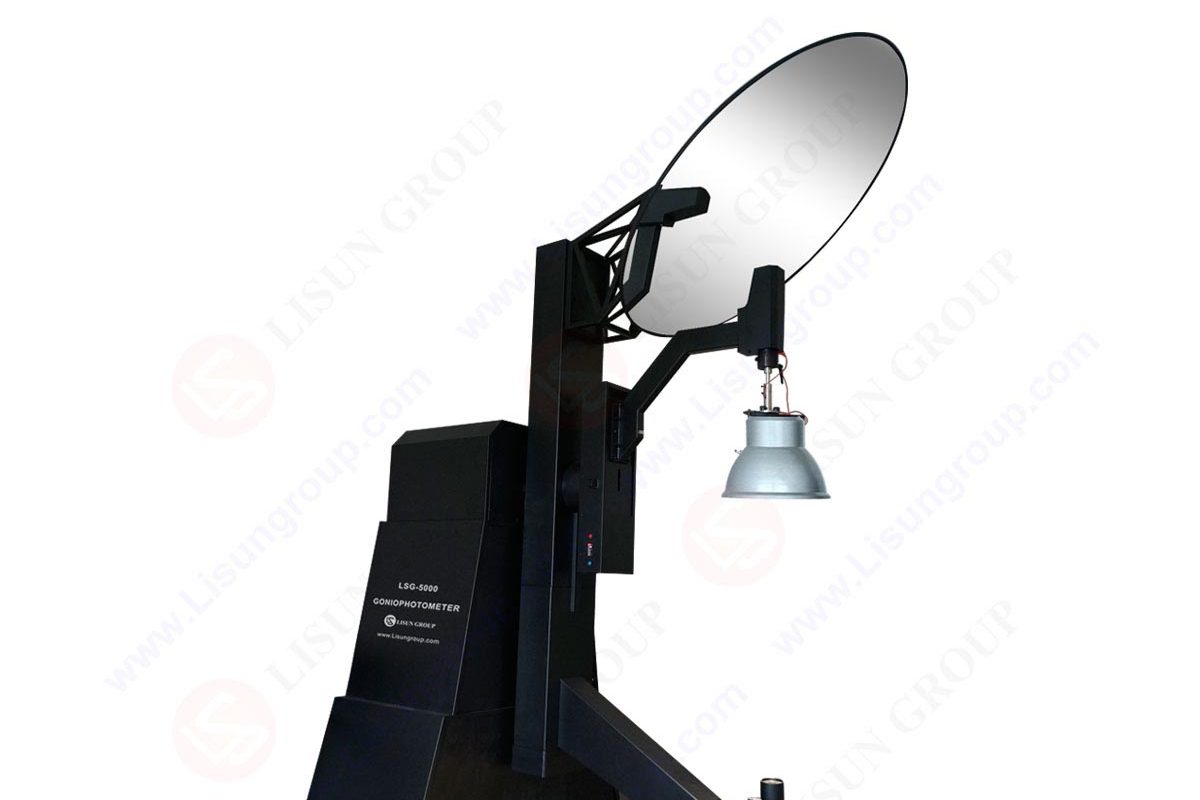

LISUN, LSG-6000

La LSG-6000 Detector de movimiento Gonofotómetro (Espejo tipo C) cumple totalmente con las especificaciones de LM-79-19, IES LM-80-08, REGLAMENTO DELEGADO (UE) 2019/2015 DE LA COMISIÓN, CIE-121, CIE S025, SASO 2902, IS16106y EN13032-1 cláusula 6.1.1.3 tipo 4 y EN13032-1 cláusula 6.1.1.3 tipo 4. De acuerdo con la LM-79-19 estándar, el LSG-6000 es la versión más reciente del LSG-5000 y LSG-3000.

Tipos de goniofotómetro

LM-75-01 fue emitido por la Sociedad de Ingeniería de Iluminación de América del Norte (IESNA) en 2001. Desde entonces, se actualizó en 2019 para LM-75-19. Dio tres tipos habituales de movimiento de goniómetro. A, B y C son los tres tipos que definen el movimiento.

Tipo A y B gonofotómetros moverse de manera comparable. En ambas situaciones, el dispositivo bajo prueba se giró 90 grados alrededor de ejes ortogonales horizontal y vertical. El sistema de coordenadas horizontal-vertical corresponde al sistema de coordenadas tipo A o B (HV o XY).

El dispositivo bajo prueba gira alrededor de un eje azimutal (el ángulo nadir, que normalmente está alineado a lo largo del eje polar del sistema de coordenadas), mientras que el eje de elevación (o inclinación) es el otro eje de movimiento en un tipo C gonofotómetro. – es la abreviatura del sistema de coordenadas esféricas tipo C, donde (theta) representa el eje de elevación y (psi) representa el eje azimutal.

Las lámparas y los productos de iluminación arquitectónica se miden comúnmente con Tipo C gonofotómetros. Tipo C gonofotómetros con un kit de accesorios que se puede convertir a movimiento tipo B han sido diseñados por varios fabricantes (y viceversa).

Debido a esta versatilidad, un solo gonofotómetro Se puede utilizar con cualquier fuente de luz. Estos incluyen luminarias arquitectónicas y luces direccionales para vehículos. El movimiento tipo C se utiliza en gonofotómetros con detectores móviles o espejos móviles. El dispositivo bajo prueba se sostiene verticalmente y brilla hacia abajo o hacia arriba en este método.

Medición de luminosidad

La estabilidad de las bombillas probadas, la distancia de medición, el ángulo y el brillo son los cuatro criterios críticos para evaluar la distribución de la intensidad luminosa. Es fundamental mantener siempre la fuente de luz de prueba en un estado estable. Entre las luminarias probadas y el fotómetro, es posible medir la distancia exacta, el brillo y el ángulo de rotación relativo.

El enorme espejo y el detector de campo cercano se mueven en línea recta. Tanto el detector de campo lejano como el espejo grande se mueven al mismo tiempo. Las posiciones de encendido de las luminarias se mantendrán sin movimiento. El detector siempre detectará la luz de las luminarias.

Se puede usar un banco fotométrico regular y fotómetros estándar para medir la intensidad luminosa (unidad: candela) de los LED en una condición de campo lejano, a una distancia lo suficientemente alejada del LED de prueba para que se considere una fuente puntual (típicamente 2 m o más). ). Sin embargo, en el sector de los LED, es una práctica estándar medir los LED a distancias más cortas, como de 10 cm a 50 cm. Se cree que la costumbre se originó cuando los LED eran tenues y los fotómetros no eran extremadamente sensibles.

Aunque los LED son más brillantes, este comportamiento persiste. Debido a que muchos LED incluyen lentes de epoxi, no actúan como una fuente puntual, por lo que la ley del cuadrado inverso no se cumple cuando se mide la intensidad luminosa a distancias cortas. El centro efectivo de emisión de LED podría alejarse del centro físico del LED. Cuando se mide a diferentes distancias, esto produce diferencias en la intensidad luminosa medida, especialmente cuando la distancia es pequeña. Se descubrió que una de las principales fuentes de variación de la medición de la intensidad de la luz es esta.

Para abordar este problema, la Comisión Internacional de l'Eclairage (CIE) emitió CIE 127 (1997) y CIE 127:2007, que regulaban las distancias de medición para las mediciones de intensidad LED (100 mm y 316 mm). La apertura del fotómetro debe ser redonda con un área de un cm2. La distancia debe medirse desde la punta del encapsulado LED. La dirección de medición debe coincidir con el eje mecánico del LED.

Debido a que el valor puede desviarse un poco de la intensidad luminosa real (de campo lejano) del LED, la intensidad luminosa medida bajo estos ajustes estandarizados se denomina Intensidad LED promedio CIE. Las dos distancias se distinguen por las Condiciones A y B para 316 mm y 100 mm, respectivamente. Se debe seguir la recomendación CIE para determinar la intensidad de los LED individuales. Esta recomendación no se aplica a los conjuntos, arreglos o accesorios de LED fabricados con LED. Cuando se comparan los LED de prueba con los LED estándar calibrados o con un cabezal de fotómetro estándar calibrado, se realiza una compensación de desajuste espectral según corresponda.
