Diferencia de condiciones de prueba entre los equipos de prueba a prueba de agua IPX5 e IPX6

IPX5 e IPX6 equipos de prueba a prueba de agua son pruebas de impermeabilidad de dos niveles diferentes. Sin embargo, en LISUN, los dos niveles de impermeabilidad se combinan en un IPX56 caja de prueba de pulverización de agua y se rocía agua sobre la carcasa probada en todas las direcciones posibles con una boquilla de prueba que cumpla con el estándar.

Al realizar el IPX5 prueba a prueba de agua, generalmente es necesario seleccionar la prueba de nivel de protección de envolvente de nivel 5. De manera similar, al realizar la prueba de impermeabilidad IPX6, es necesario iniciar el rendimiento del sistema de impermeabilidad de nivel 6.

Condiciones de prueba para el rendimiento a prueba de agua de IPX5 e IPX6:
Condiciones de prueba del equipo de prueba a prueba de agua IPX5:
1. Diámetro interior de la boquilla: 6.3 mm;
2. Caudal de agua: (125 ± 0.625) Lmin);
3. Presión de agua: ajuste de acuerdo con el flujo de agua especificado;
4. La parte central del flujo principal: un círculo con un diámetro de unos 40 mm a 2.5 m de la boquilla;
5. Tiempo de rociado de agua por metro cuadrado de superficie de la carcasa: alrededor de 1 min;
6. Tiempo de prueba: 3 min;
7. Distancia desde la boquilla hasta la superficie de la carcasa: 2.5 m~3m.

Condiciones de prueba del equipo de prueba a prueba de agua IPX6:
1. Diámetro interior del aerosol: 12.5 mm;
2. Flujo de agua: 100 ± 5) L/min;
3. Presión de agua: ajuste de acuerdo con el flujo de agua especificado;
4. La parte central del flujo de agua principal: un círculo con un diámetro de aproximadamente 120 mm a 2.5 m de la boquilla;
5. Tiempo de rociado de agua por metro cuadrado de superficie de la carcasa: alrededor de 1 min;
6. Tiempo de prueba: 3 min;
7. Distancia desde la boquilla hasta la superficie de la carcasa: 2.5 m~3 m.

Parámetros funcionales de IPX5 e IPX6:
1. Dimensión externa de la cámara de prueba de rociado: aproximadamente 3560 * 1050 * 1600 mm (incluido el conducto de agua de 2450 mm de largo);
2. Tamaño de la caja interna: aproximadamente 600 * profundidad 600 * altura 600 mm;
3. Volumen del tanque de almacenamiento de agua: alrededor de 32L, tamaño: alrededor de 450 × 360 de ancho × 200 mm de alto;
4. Tamaño del plato giratorio de muestra: 400 mm de diámetro;
5. Diámetro del orificio de pulverización IPX5: 6.3 mm;
6. Diámetro del orificio de pulverización IPX6: 12.5 mm;
7. Flujo de rociado de agua IPX5: 12.5 ± 0.625 (L/min);
8. Caudal de agua de pulverización IPX6: 100 ± 5 (L/min).

El método de prueba para el grado de impermeabilidad ipx6 es el siguiente:
1. Ajuste la posición de rociado de agua: encienda la máquina, haga clic para ingresar a la "Pantalla manual", haga clic en "Inicio IPX6" y ajuste el caudalímetro a 100 l/min; Observe si el punto de rociado de agua está cerca del centro; Si el agua de rociado y la distancia son grandes, ajuste manualmente el ángulo de la pistola rociadora;
2. Instale la muestra: abra la puerta de la caja y fije la muestra en el centro de la plataforma giratoria;
3. Ingrese a la interfaz de prueba y haga clic en "IPX6"; Luego ingrese a la interfaz de "Parámetros de prueba" y configure el tiempo de prueba y el tiempo de encendido/apagado;
4. Regrese a la "Interfaz de prueba" y confirme nuevamente que la muestra se ha unido; Haga clic en "Comenzar prueba" para iniciar la prueba;
5. Observar el caudalímetro: comprobar si la superficie superior de la boya corresponde a la escala de caudal estándar; Si no cumple con los requisitos, el usuario deberá hacer un ajuste fino. Cuando la prueba alcance el tiempo establecido, la prueba se detendrá automáticamente y aparecerá una interfaz de alarma después de que se complete la prueba;
6. Si la muestra se carga para la prueba, se requiere cortar la fuente de alimentación de la muestra después de completar la prueba, luego sacar la muestra y verificar los resultados;
7. Si no hay necesidad de una prueba posterior, presione el botón de encendido para apagar.

LISUN lanzado JL-X La máquina de prueba impermeable está de acuerdo con IEC60529:1989 +A1:1999 +A2：2013 《Grados de protección proporcionados por los gabinetes (Código IP)》, IEC60598, IEC60335 y IEC 60034-5, GB/T-2423.2, GB4208, GB7000.1. JL-X incluye los siguientes grados de prueba: IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 e IPX8 (consulte la página 51 de IEC60529). Es ampliamente utilizado en la organización de pruebas de autenticación para productos tales como productos eléctricos y electrónicos, luminarias LED, así como en el departamento de control de calidad correspondiente para la detección de impermeabilidad de los grados de protección de los envolventes.

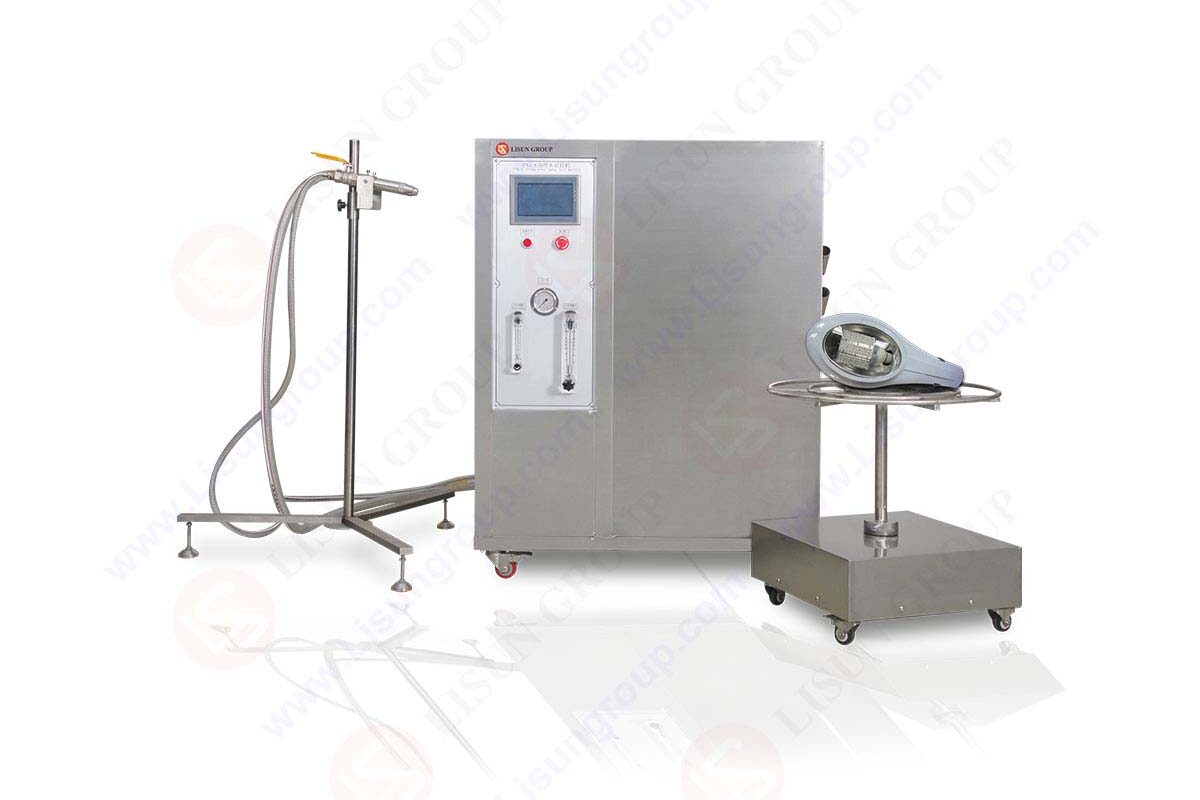

Dispositivo de prueba de chorro a prueba de agua (JL-56): Con el tamaño del dispositivo de suministro de agua es 1000x1000x600mm, el diámetro de la boquilla es ф6.3mm (prueba de impermeabilidad IPX5) y ф12.5mm (prueba de impermeabilidad IPX6). La velocidad del agua es 12.5 ± 0.626L / min para IPX55 y 100 ± 5L / min para IPX6
