El equipo de prueba ESD es importante para las luces solares

En cualquier sistema de alto voltaje y ruido eléctrico, ESD inmunidad es un aspecto importante de EMC y una consideración clave en la selección de dispositivos de aislamiento actuales. ESD puede penetrar el sistema de aislamiento eléctrico. No involucra dispositivos de protección en placas de circuito impreso. El estándar internacional IEC 61000-4-2 especifica este nivel de inmunidad del sistema En el entorno de operación y aplicación típico del usuario final, el cuerpo humano cargado introduce el comportamiento de descarga en el sistema a través de herramientas metálicas. ESD la certificación requiere una descarga de contacto de hasta 8000 V, por lo que la falla resultante puede ser un daño funcional suave o físico. Esto es diferente del nivel del componente de ESD maniquí, en el cual el evento de descarga del cuerpo humano cargado es descargar a través de la piel al componente IC en un ambiente controlado producido y ensamblado en la fábrica El voltaje requerido para ESD la certificación del maniquí es baja y el tipo de falla es una fuga fuerte o daño físico.

Introducción a la prueba ESD:
Cuando un objeto cargado entra en contacto con otro objeto con diferentes potenciales, la carga entre los dos objetos se equilibra. Los transitorios de voltaje V (T) y corriente I (T) cuando esto sucede se muestran en la siguiente figura. La amplitud y la forma de onda de los transitorios dependen de la diferencia de voltaje y la impedancia total en la ruta de la corriente. Se inducirán pulsos y pueden producir señales que pueden afectar los circuitos electrónicos cercanos.

Si la corriente de descarga a través del producto intenta tomar una ruta que incluya el espacio de aire, puede ocurrir una descarga secundaria en el equipo. El voltaje en el espacio aumenta hasta que falla.

Prueba ESD según IEC 61000-4-2
IEC 61000-4-2 es el estándar para la prueba de inmunidad ESD. Aplica una forma de onda de corriente definida al nivel de voltaje especificado de un generador portátil llamado pistola ESD.

Utiliza un condensador proporcionado por una fuente de alimentación de alto voltaje, y su voltaje de carga se descarga a tierra a través de una impedancia en serie a través del punto de contacto. Se utilizan dos métodos de descarga, que son la descarga por contacto y la descarga por aire:
Prueba ESD - descarga de contacto
En el método de descarga por contacto, la tensión se puede aplicar directamente al EUT o al plano de acoplamiento adyacente al EUT. Antes de cada pulso de prueba, el capacitor se carga al nivel requerido, pero su voltaje se mantiene en la sonda del generador a través del relé de vacío
Aplique la sonda al EUT o a un punto seleccionado adecuadamente en el plano de acoplamiento. Luego dispare el generador para cerrar el contacto del relé y el voltaje del capacitor se aplique al EUT a través de la sonda.
Cuando el voltaje se descarga a través de la impedancia en serie combinada del generador, el EUT y el plano de tierra, esto generará un pulso de corriente El número de veces necesario para repetir la acción con la polaridad y el nivel adecuados en cada posición.

Prueba ESD - descarga de aire
El mismo generador se usa para el método de descarga de aire, pero tiene una punta de sonda redonda en lugar de afilada. El capacitor se carga al nivel requerido como se describió anteriormente, pero el voltaje ahora se aplica continuamente a la sonda, que está lejos del eut.
Para cada pulso de prueba, la punta se eleva hábilmente hasta el punto seleccionado en el EUT hasta que hace contacto. Justo antes de eso, el espacio de aire entre la punta y el EUT se romperá y fluirá la corriente de descarga, que está limitada por la serie combinada. impedancia, entrehierro, EUT y ruta de retorno del generador como se mencionó anteriormente.
Del mismo modo, repita el número requerido de veces en cada posición con la polaridad y el nivel adecuados.

En los elementos de prueba del informe de prueba de luces solares, se requiere probar la compatibilidad electromagnética de las luces solares: Compatibilidad de la batería: este elemento de prueba prueba principalmente su inmunidad a la perturbación de transmisión, radiación de corriente de inducción magnética, corriente armónica, descarga electrostática, oleada y onda de vibración.

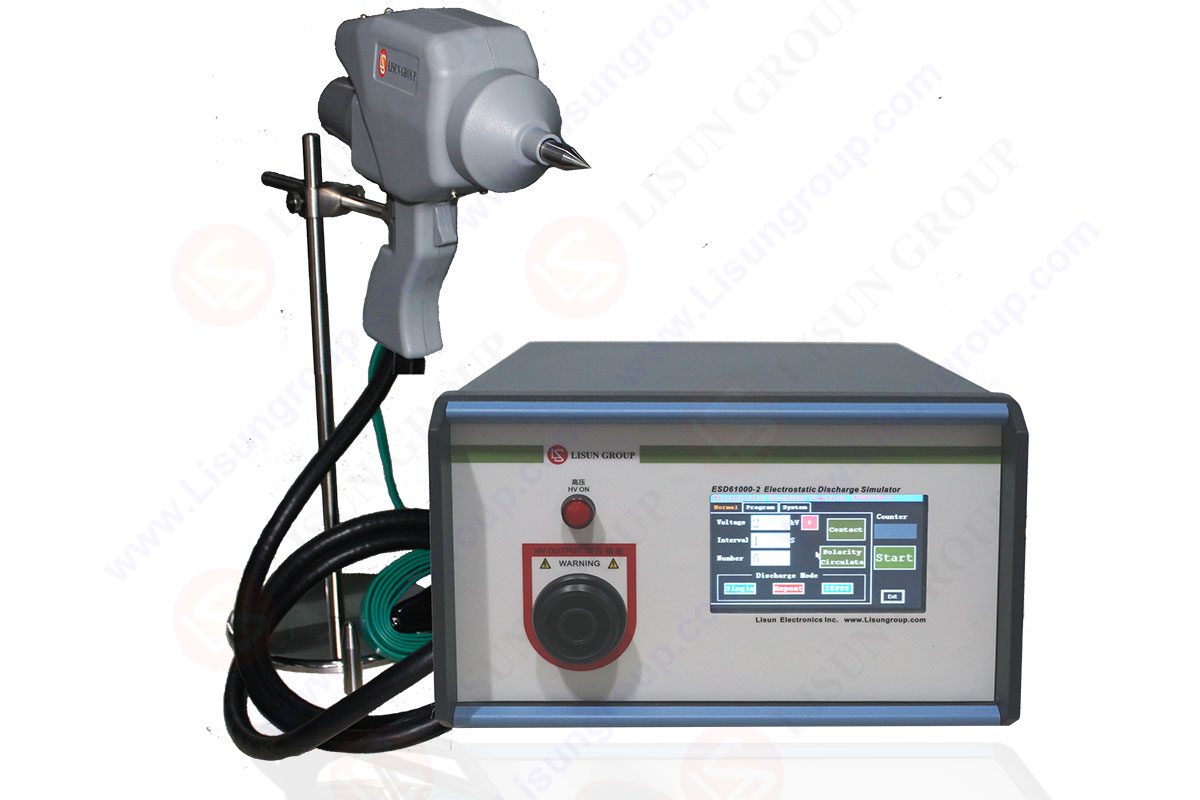

Por lo tanto, LISUN lanzadoPistolas simuladoras de ESD (Generador de descarga electrostática / Pistola electrostática / Pistolas ESD) cumple plenamente con IEC-61000 4 2-, EN61000-4-2, ISO10605, GB/T17626.2, GB/T17215.301 y GB/T17215.322.

¿Qué es una prueba ESD?
La electricidad estática generada por el cuerpo humano hacia el objeto o entre dos objetos puede causar que los circuitos de los equipos eléctricos y electrónicos no funcionen correctamente o incluso se dañen. El generador ESD está diseñado para medir el rendimiento de ESD resistente para la evaluación de equipos eléctricos y electrónicos. ESD61000-2/ESD61000-2A tiene una pantalla táctil LCD en inglés y chino.

¿Para qué se utiliza una pistola simuladora de esd?
Simulador de descarga electrostática es el más alto voltaje electrostático puede ser de hasta 30 kv, que es suficiente para cubrir el grado estándar más severo de voltaje electrostático Requisito (los requisitos de voltaje de la descarga electrostática de aire de grado 4 son 15 KV). los Pistola de prueba ESD se puede utilizar para la mayoría de los equipos eléctricos y electrónicos para pruebas de descarga electrostática, y también puede garantizar la comparabilidad y reproducibilidad de la prueba.

Lisun Instruments Limited fue fundada por LISUN GROUP en el 2003. LISUN El sistema de calidad ha sido estrictamente certificado por ISO9001:2015. Como miembro de CIE, LISUN Los productos están diseñados en base a CIE, IEC y otras normas internacionales o nacionales. Todos los productos pasaron el certificado CE y autenticados por el laboratorio de terceros.

Nuestros principales productos son: Gonofotómetro, Esfera integradora, Espectrorradiómetro, Generador de sobretensiones, Pistolas de simulación ESD, Receptor EMI, Equipo de prueba de EMC, Probador de seguridad eléctrica, Cámara ambiental, cámara de temperatura, Cámara climática, Cámara Térmica, Prueba del spray de sal, Cámara de prueba de polvo, Prueba impermeable, Prueba de RoHS (EDXRF), Prueba de alambre incandescente y Prueba de llama de aguja.
