Integración de esfera y espectrorradiómetro para fotometría

Lumen es una unidad de medida de la cantidad total de luz visible emitida por una fuente de luz. Es un parámetro importante en el diseño y evaluación de la iluminación, ya que refleja el brillo y la eficacia de un sistema de iluminación. Para medir con precisión la producción de lúmenes, se utiliza un sistema de espectrorradiómetro con un esfera integradora se utiliza comúnmente. En este artículo técnico, discutiremos cómo probar el lumen mediante esfera integradora sistema de espectroradiómetro.

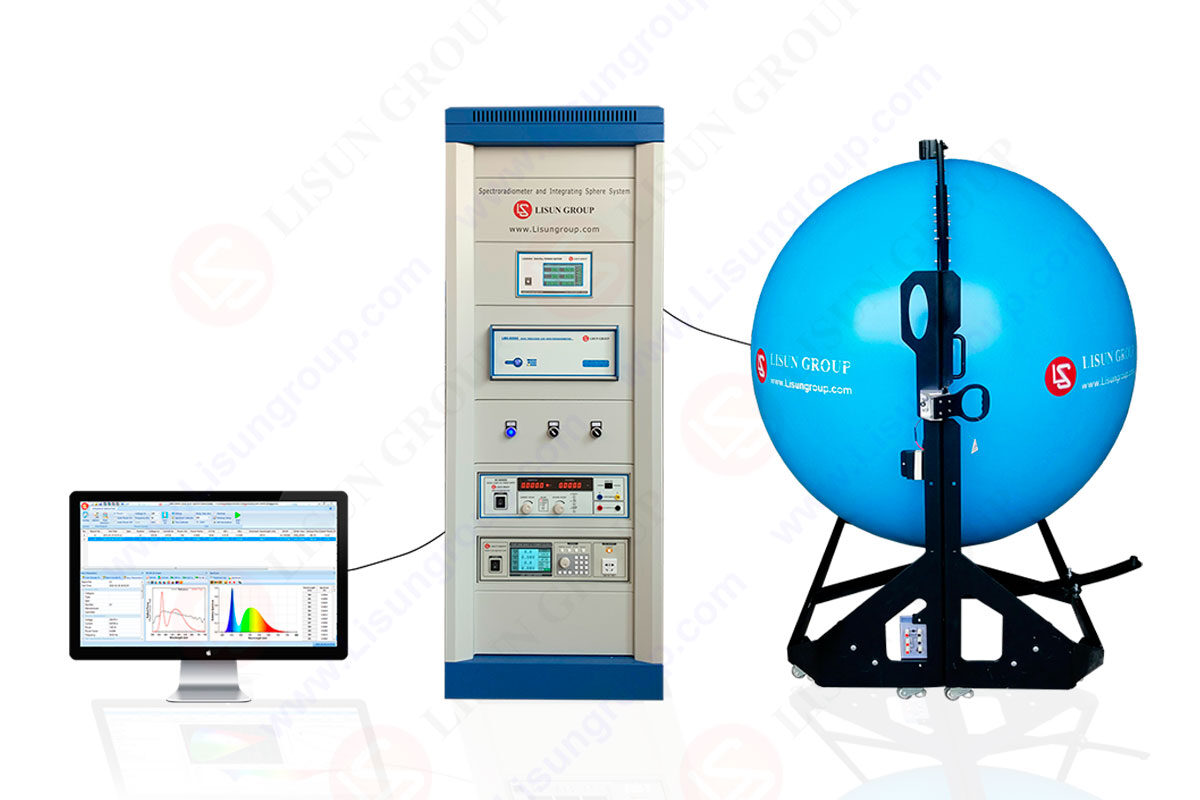

LISUN LPCE-2 Esfera integradora El sistema de prueba de LED de espectrorradiómetro es para la medición de luz de LED individuales y productos de iluminación LED. La calidad del LED debe probarse comprobando sus parámetros fotométricos, colorimétricos y eléctricos. De acuerdo a CIE 177, CIE84,  CIE-13.3, IES LM-79-19, Ingeniería-óptica-49-3-033602, REGLAMENTO DELEGADO (UE) 2019/2015 DE LA COMISIÓN, IESNA LM-63-2, IES-LM-80 y ANSI-C78.377, recomienda utilizar un espectrorradiómetro de matriz con una esfera integradora para probar productos SSL

An esfera integradora El sistema espectrorradiómetro es un dispositivo utilizado para medir el flujo radiante espectral y total de una fuente de luz. Consiste en un esfera integradora, un espectrorradiómetro y una fuente de luz. El esfera integradora Es una esfera hueca recubierta con un material altamente reflectante, como sulfato de bario o politetrafluoroetileno (PTFE). Está diseñado para capturar y difundir la luz emitida por la fuente de luz, asegurando que la luz se distribuya uniformemente y se mida desde todas las direcciones.

El espectrorradiómetro es un dispositivo que mide la distribución de potencia espectral (SPD) de la fuente de luz. Utiliza una rejilla de difracción para separar la luz en las longitudes de onda que la componen y mide la intensidad de cada longitud de onda. Los datos SPD se pueden utilizar para calcular varios parámetros de iluminación, como la temperatura del color, el índice de reproducción cromática (CRI) y la salida de lúmenes.

Esfera integradora Los sistemas espectrorradiómetros se utilizan para medir la radiancia espectral y el color de fuentes de luz. Estos sistemas constan de un esfera integradora, un espectrorradiómetro y software asociado. El esfera integradora Es una esfera hueca recubierta con un material altamente reflectante, como el sulfato de bario, que se utiliza para recoger la luz de una fuente y distribuirla uniformemente por toda la esfera. El espectrorradiómetro se utiliza para medir la radiancia espectral de la luz dentro de la esfera y el software se utiliza para analizar los datos y calcular los valores de color.

 El espectrorradiómetro se utiliza para medir la distribución espectral de la luz. Esto se hace separando la luz en sus longitudes de onda individuales y midiendo la intensidad de cada longitud de onda. El espectrorradiómetro consta de una rejilla de difracción, que separa la luz en sus longitudes de onda individuales, y un detector que mide la intensidad de cada longitud de onda. El espectrorradiómetro se calibra utilizando una fuente de luz estándar, lo que garantiza que las mediciones sean precisas y consistentes. La fuente de luz utilizada en el esfera integradora El sistema espectrorradiómetro puede ser cualquier tipo de fuente de luz, como un LED, una bombilla incandescente o un tubo fluorescente. La fuente de luz se coloca dentro del esfera integradora, y se permite que la luz llene la esfera. Luego, el espectrorradiómetro mide la luz y proporciona una distribución espectral de la luz.

El software utilizado con el esfera integradora El sistema espectrorradiómetro se utiliza para analizar los datos recopilados por el espectrorradiómetro. Este software puede calcular una variedad de valores de color, incluidas las coordenadas de cromaticidad CIE, CCT y el índice de reproducción cromática (CRI). El software también se puede utilizar para comparar los valores de color de diferentes fuentes de luz o materiales, lo que lo hace útil para aplicaciones de control de calidad y de investigación y desarrollo.

Esfera integradora Los sistemas espectrorradiómetros se utilizan en una variedad de aplicaciones, incluido el diseño de iluminación, medición del color y control de calidad. En el diseño de iluminación, el sistema se utiliza para medir las características espectrales de diferentes fuentes de luz, que pueden usarse para diseñar sistemas de iluminación que cumplan requisitos específicos. En la medición del color, el sistema se utiliza para medir el color de diferentes materiales, lo que se puede utilizar para garantizar que los productos tengan un color uniforme. En el control de calidad, el sistema se utiliza para garantizar que los productos cumplan estándares específicos, como la temperatura de color de una fuente de luz. Hay varios factores que pueden afectar la precisión de una esfera integradora sistema espectroradiómetro. Uno de los factores más importantes es el tamaño del esfera integradora. Cuanto más grande es la esfera, más luz puede recoger, lo que puede dar lugar a mediciones más precisas. Sin embargo, las esferas más grandes también pueden resultar más caras y difíciles de manejar. Otro factor es la calidad del material reflectante utilizado en la superficie interior de la esfera. Cuanto más reflectante sea el material, más precisas serán las mediciones. Finalmente, el espectrorradiómetro utilizado en el sistema debe calibrarse periódicamente para garantizar que las mediciones sean precisas y consistentes.

En conclusión, esfera integradora Los sistemas espectrorradiómetros son una herramienta esencial para medir las características espectrales de fuentes de luz. El sistema consta de un esfera integradora, un espectrorradiómetro y una fuente de luz. El esfera integradora está diseñado para recoger toda la luz que se emite desde la fuente de luz, y el espectrorradiómetro se utiliza para medir la distribución espectral de la luz. El sistema se utiliza en una variedad de aplicaciones, incluido el diseño de iluminación, medición del color y control de calidad. La precisión del sistema depende de varios factores, incluido el tamaño del esfera integradora, la calidad del material reflectante y la calibración del espectrorradiómetro.

LISUN LPCE-3 es un espectrorradiómetro CCD que integra un sistema compacto de esfera para pruebas de LED. Es adecuado para mediciones fotométricas, colorimétricas y eléctricas de LED individuales y luminarias LED. Los datos medidos cumplen con los requisitos de CIE 177, CIE84,  CIE-13.3, REGLAMENTO DELEGADO (UE) 2019/2015 DE LA COMISIÓN, IES LM-79-19, Ingeniería-óptica-49-3-033602, IESNA LM-63-2, ANSI-C78.377 y estándares GB.

Para probar la salida de lúmenes de una fuente de luz usando un esfera integradora sistema espectrorradiómetro, siga estos pasos:
Paso 1: configurar el sistema de espectrorradiómetro de esfera integradora
El primer paso es configurar el sistema de espectrorradiómetro de esfera integradora. Esto implica ensamblar la esfera integradora, conectar el espectrorradiómetro y calibrar el sistema. El proceso de calibración garantiza que el sistema mida con precisión la luz emitida por la fuente de luz.

Paso 2: enciende la fuente de luz
Encienda la fuente de luz y déjela estabilizarse durante al menos 15 minutos. Esto asegura que la salida de luz sea consistente y estable.

Paso 3: medir la distribución de energía espectral
Mida la distribución de potencia espectral (SPD) de la fuente de luz utilizando el espectrorradiómetro. Los datos del SPD se utilizarán para calcular la salida de lúmenes.

Paso 4: Calcule la salida de lúmenes
Utilizando los datos del SPD, calcule la salida de lúmenes de la fuente de luz. La salida de lúmenes se calcula integrando la distribución de potencia espectral en el espectro visible (380-780 nm) y multiplicándola por la eficacia luminosa de la fuente de luz. La eficacia luminosa es la relación entre el flujo luminoso total emitido por la fuente de luz y la potencia total consumida.

Paso 5: repetir la medición
Repita la medición al menos tres veces para garantizar precisión y coherencia. Tome el promedio de las mediciones como salida lumínica final.

Conclusión
Prueba de salida de lúmenes usando un esfera integradora El sistema espectrorradiómetro es un método confiable y preciso para evaluar el brillo y la efectividad de un sistema de iluminación. Si sigue los pasos descritos en este artículo técnico, podrá asegurarse de que sus mediciones de lúmenes sean precisas y consistentes. Recuerde calibrar siempre su sistema y realizar múltiples mediciones para garantizar la precisión.
