Gonioespectrofotómetro: dispositivo de medición de intensidad luminosa

Gonofotómetro también se conoce como dispositivo de medición de intensidad luminosa, se divide en goniofotómetros verticales y goniofotómetros horizontales. Gonofotómetro es el principal equipo de medición para la prueba de rendimiento de distribución de luz de las lámparas, que se puede utilizar para medir parámetros como la distribución espacial de la intensidad de la luz, el flujo luminoso total y la eficiencia de las lámparas o fuentes de luz. La composición del sistema de goniofotómetro incluye: plato giratorio de precisión y sistema de control, sistema de análisis espectral, lámpara estándar, sistema de alineación, sistema de procesamiento informático y otras partes.

LM-79 Goniofotómetro Detector Móvil (Espejo Tipo C)

El gonofotómetro debe usarse con una habitación oscura más grande, use materiales de baja reflectividad en la habitación para evitar que la luz reflejada entre en la sonda. Dado que el sistema de medición se ve afectado fácilmente por la temperatura ambiente, es muy importante mantener estable la temperatura de la fuente de luz. El goniofotómetro toma lecturas ángulo por ángulo, lo que consume mucho tiempo. Si solo necesita medir los parámetros de flujo luminoso de la lámpara, no existe un requisito estricto sobre la distancia de medición.

Dependiendo de la disposición de la trayectoria de la luz de medición, se pueden usar dos esquemas de medición para medir el flujo luminoso: el método de integración de iluminancia y el método de integración de intensidad de luz.
1. Método integral de iluminancia. No hay límite para la distancia de medición y se requiere menos espacio de medición. Siempre que se pueda medir la iluminancia, se puede obtener un flujo luminoso total preciso incluso a distancias cortas. Se puede medir con un goniofotómetro compacto, midiendo la distribución de iluminancia de la fuente de luz en el espacio e integrando todo el espacio para obtener el flujo luminoso total.
Debido a que no es sensible a la distancia de medición y la posición de instalación de la fuente de luz, y puede evitar el uso de reflectores, puede lograr una alta precisión de medición. Es el método recomendado por CIE para realizar la unidad de referencia de flujo luminoso.

2. Método integral de la intensidad luminosa. El método de integración de la intensidad de la luz mide la distribución de la intensidad de la luz de la fuente de luz en el espacio e integra todo el espacio para obtener el flujo luminoso total. La medición de la distribución de la intensidad de la luz requiere una distancia suficiente, y el objeto medido se puede considerar aproximadamente como una fuente de luz puntual, y la intensidad de la luz se puede medir utilizando la relación del cuadrado inverso de la distancia.
Los goniofotómetros se dividen principalmente en varios tipos: tipo giratorio de lámpara, tipo giratorio de detector y tipo fijo de lámpara.

Principio de funcionamiento:
La intensidad luminosa se puede obtener girando el dispositivo de iluminación en diferentes direcciones a una distancia fija para mediciones de iluminancia (campo lejano) o iluminancia (campo cercano). Con suficientes pasos angulares y rangos, el flujo luminoso de una luminaria se puede calcular sumando todas las intensidades luminosas en cada dirección de medición. Un goniómetro es un instrumento con un eje de rotación para medir el flujo luminoso y la distribución de la intensidad luminosa de un dispositivo de iluminación o fuente de luz.

De la distribución de la intensidad luminosa se pueden deducir propiedades de la aplicación de iluminación, como curvas isolux laterales/longitudinales o diagramas cónicos. De acuerdo con la forma en que se gira el equipo de iluminación durante el proceso de medición y el sistema de datos fotométricos obtenidos durante este proceso de medición, los tipos de goniómetros se pueden dividir básicamente en Grupo 1, Grupo 2 y Grupo 3, también conocido como Tipo A, Tipo B Y clase C, la diferencia es la siguiente:

La clase A es adecuada para la iluminación de automóviles que se caracteriza por haces de luz relativamente limitados. Los goniómetros tipo A tienen un eje horizontal fijo y un eje móvil perpendicular al eje central. Las mediciones se realizan girando la fuente de luz alrededor de un eje horizontal mientras se mantiene el otro eje en una posición fija (rotación frente a altura).

La clase B es adecuada para monitores y proyectores. Los goniómetros tipo B tienen un eje vertical fijo y un eje horizontal móvil. Las mediciones se realizan girando la fuente de luz alrededor de un eje vertical mientras se mantiene el otro eje en una posición fija (altura frente a rotación).

La clase C es adecuada para sistemas de iluminación general. Los goniómetros tipo C son un tipo altamente especializado con un eje vertical fijo y un eje horizontal móvil. Las mediciones se realizan en el plano C o en la superficie cónica. Los goniómetros tipo C son los mismos que los tipo B excepto que la fuente de luz se gira 90°.

1. Definición de la curva de distribución de luz:
La curva de distribución de la luz también se denomina curva de distribución de la intensidad luminosa. De hecho, es una curva que muestra la distribución de la luz emitida por una lámpara o fuente de luz en el espacio. Puede registrar el flujo luminoso de la lámpara, el número de fuentes de luz, la potencia, el factor de potencia, el tamaño de la lámpara y la eficiencia de la lámpara, incluido el fabricante y el modelo de la lámpara. Por supuesto, lo más importante es registrar la intensidad de la luz de las lámparas en todas las direcciones.

2. Clasificación de la curva de distribución de luz:
Según su simetría, la curva de distribución de luz generalmente se puede dividir en: simetría axial, simetría y distribución de luz asimétrica.
Simetría axial: también conocida como simetría rotacional, significa que las curvas de distribución de la luz en todas las direcciones son básicamente simétricas, y las luces empotradas generales y las luces de gran altura tienen esa distribución de luz. el
Simetría: cuando la distribución de luz de las secciones c0° y c180° de la lámpara es simétrica, y la distribución de luz de las secciones c90° y c270° es simétrica, dicha curva de distribución de luz se denomina distribución de luz simétrica.
Asimetría: Se refiere a la distribución asimétrica de la luz de cualquier sección de c0°-180° y c90°-270°. el
Según el ángulo del haz, la curva de distribución de la luz generalmente se puede dividir en:
Distribución de luz estrecha (< 20°)
Distribución de luz media (20°> 40°)
Amplia distribución de luz (> 40°)
De hecho, no existe una definición estricta. Las definiciones de ancho, medio y estrecho son ligeramente diferentes para cada fabricante.

Por lo general, hay dos formas de expresar la prueba de la curva de distribución de luz:
notación polar
El método chino se suele utilizar para describir la distribución de la luz de las luminarias de interior y de carretera. Es muy vívido representar el centro de luz de la lámpara con el origen de coordenadas polares, la magnitud de la intensidad con un vector en cierta dirección y el ángulo entre el vector de intensidad de luz y el eje óptico con el ángulo de coordenadas polares. :

Notación de coordenadas cartesianas:
Este método se utiliza típicamente para describir la distribución de la luz de proyectores y luminarias y fuentes con distribuciones muy estrechas. El origen de las coordenadas rectangulares se usa para representar el centro de la luz, la abscisa se usa para representar el ángulo de dirección y la ordenada se usa para representar la intensidad de la luz.

¿Cuál es la definición de goniofotómetro tipo C?

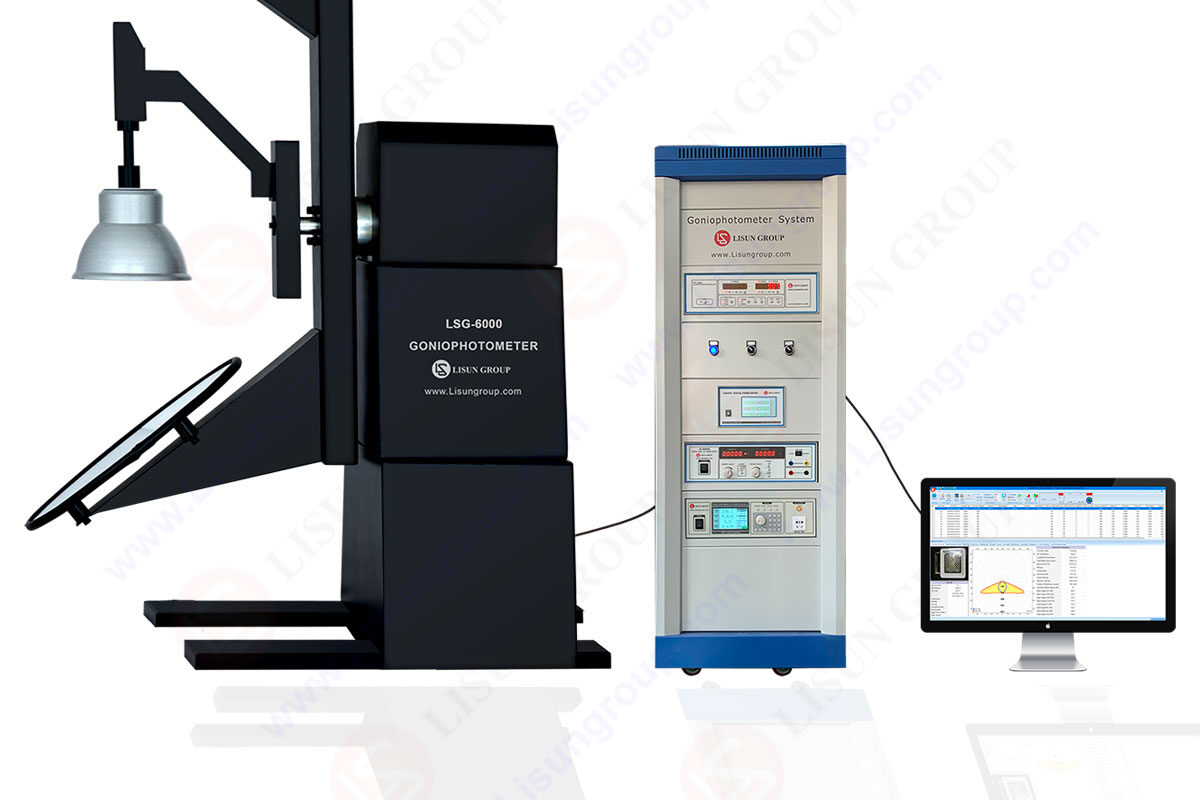

LSG-6000 Detector de movimiento Gonofotómetro (Mirror Type C) fue fabricado por LISUN cumple completamente LM-79-19, IES LM-80-08, REGLAMENTO DELEGADO (UE) 2019/2015 DE LA COMISIÓN, CIE-121, CIE S025, SASO 2902, IS16106 y EN13032-1 cláusula 6.1.1.3 requisitos tipo 4. LSG-6000 es el último producto actualizado de LSG-5000 y LSG-3000 de conformidad con los requisitos de la LM-79-19 La cláusula estándar 7.3.1 es un sistema automático de prueba de curvas 3D de intensidad de distribución de luz para medir la luz. El cuarto oscuro se puede diseñar de acuerdo con el tamaño de la habitación existente del cliente.
