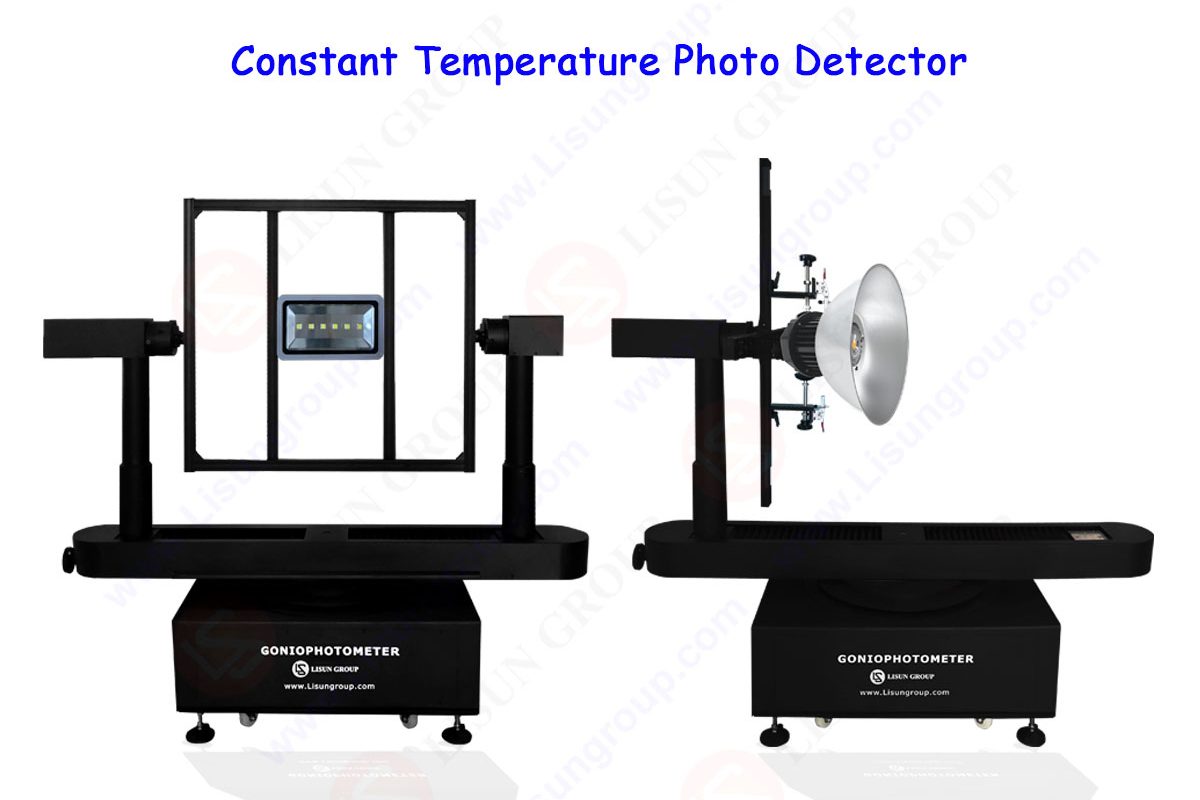

Procedimiento operativo estándar SOP para LISUN LSG-1890B Goniofotómetro de luminaria de rotación de alta precisión

El goniofotómetro se utiliza principalmente para medir el rendimiento lumínico de las luminarias y la fuente de luz, principalmente podría medir la curva de distribución de la intensidad de la luz, los datos de intensidad de la luz, el ángulo del haz, el flujo total, la eficiencia de las luminarias, el flujo de las luminarias zonales, la distribución de la luminancia, el coeficiente de utilización, curvas de limitación de luminancia, relación de eficiencia máxima de distancia a altura, diagrama de iluminancia igual, curva de iluminancia promedio efectiva, distribución espacial de color y parámetros de color promedio, etc.

Aquí está el procedimiento de operación estándar SOP para LISUN LSG-1890B Goniofotómetro de luminaria de rotación de alta precisión.

En primer lugar, es preparación.

Antes de la operación, los probadores deben detectar si la conexión entre líneas de señales, líneas de control y líneas eléctricas de Gonofotómetro diferentes partes son normales.

1. Encienda el poder para el
2. Observe si los probadores en el gabinete están conectados normalmente con piezas mecánicas. En circunstancias normales, excepto que todas las señales de referencia muestran "0" en los probadores, el resto puede tener datos de inmediato; Si todos muestran "0", indica que el equipo de prueba y las partes mecánicas no se conectaron, apague la alimentación de cada equipo en el gabinete y vuelva a abrir.
3. Cambie el interruptor basculante a "CF" en el panel del gabinete.
4. Abra la alimentación del sistema de la computadora, cuando la computadora ingrese a la interfaz de Windows, haga doble clic en el software del sistema LSG-1800B.

Instalar y encender luminarias

1. Elija las luminarias (o fuente de luz) bajo prueba. Las luminarias de prueba elegidas (o fuente de luz) deben cumplir con los estándares nacionales que deben ser representativos y pueden reflejar el rendimiento tipo de las luminarias (o fuente de luz) bajo prueba. Para una nueva luz, debe cumplir con los requisitos del producto del estándar empresarial; requiere tratamiento de envejecimiento antes de la prueba.
2. Instale las luminarias (o fuente de luz) bajo prueba, use guantes limpios, limpie las manchas de la superficie de las luminarias (o fuente de luz) antes de la prueba. Cuando verifique las luminarias (o la fuente de luz) para probar el sistema, tenga en cuenta que apunte el centro de la superficie emisora ​​de luz (o el centro de la fuente de luz) al centro "+", y registre el valor de las escalas del ángulo del dial en este caso.
3. Sujete el clip a los dos puertos de la fuente de alimentación de las luminarias de prueba (o fuente de luz). Tenga en cuenta que los dos pines del clip deben enchufar los enchufes rojo y azul, los dos pines de otro clip deben enchufar los enchufes amarillo y grebe, comenzar la medición a cero. Después de la medición cero, el resultado se guardará automáticamente en los archivos del sistema.
4. Si la potencia de las luminarias de prueba (o fuente de luz) no excede 1KW, cambie el interruptor basculante en el panel del gabinete a la posición "CF". Ajuste el interruptor de alimentación de salida de conversión de frecuencia, hasta que los datos de voltaje en el medidor de potencia digital alcancen el valor de voltaje nominal de las luminarias (o fuente de luz), enciendan las luminarias de prueba (o fuente de luz) y espere hasta que las luminarias (o fuente de luz) se enciendan establemente La fuente de radiación térmica general necesita 15 minutos, la fuente de luz de descarga de gas necesita 30 minutos.
5. Si la potencia de las luminarias de prueba (o fuente de luz) excede 1KW, cambie el interruptor basculante en el panel del gabinete a la posición "EXTERIOR", alimente las luminarias (o fuente de luz) bajo prueba por la fuente de alimentación de CA o la fuente de alimentación de CC directamente, iluminado las luminarias de prueba (o fuente de luz) y espere hasta que las luminarias (o fuente de luz) se enciendan de manera estable. La fuente de radiación térmica general necesita 15 minutos, la fuente de luz de descarga de gas necesita 30 minutos.

Measurement

1. Establezca el valor de ángulo del sistema de prueba en este momento (el ángulo horizontal es el valor que el valor de la escala de marcación antes del registro menos 180 grados, porque las coordenadas angulares de este sistema son -180 grados a +180 grados, el ángulo vertical es 0 grados).
2. Ejecute el software de prueba LSG-1800B Goniophotometer para establecer una serie de parámetros de las luminarias bajo prueba, medir y procesar datos.
3. Si desea guardar, haga clic en el botón "Guardar", seleccione el formato de archivo.
4. Si desea leer la fecha guardada, haga clic en el botón "Leer", elija el formato de archivo de datos apropiado y haga clic.
5. Si imprime, haga clic en el botón "Imprimir informe", elija la opción de impresión adecuada e imprima automáticamente, asegúrese de que la fuente de alimentación de la impresora esté abierta.
6. Si sale del sistema, haga clic en el botón "Salir" para salir.
7. Apague la fuente de alimentación de las luminarias (o fuente de luz) bajo prueba; eliminar las luminarias (o fuente de luz) bajo prueba.
8. Apague todas las fuentes de alimentación del equipo en el gabinete, apague la fuente de alimentación de la parte mecánica y, finalmente, apague la fuente de alimentación total.
