¿Qué se entiende por fotométrico?

La fotométrico El centro de una lámpara o luminaria es el punto de referencia desde el cual fotométrico se aplica la ley de distancia. Este apéndice enumera dos métodos para determinar el centro fotométrico según las normas EN y CIE.

Según EN 13032-1: 2004

Imagen siguiente citada de EN 13032-1:2004 (Medición y presentación de fotométrico datos de lámparas y luminarias—Parte 1: Medición y formato de archivo).

Explique:

1. Lámpara de incandescencia
2. Con una cubierta transparente
3. Lámpara de fluorescencia compacta
4. Lámpara reflectora
5. Luminaria con espejo reflectante
6. Luminaria con pantalla, sustancialmente negra
7. Luminaria con laterales opacos
8. Luminaria directa-indirecta a) Área de luminaria 1 con centro fotométrico 1 b) Área de luminaria 2 con centro fotométrico 2
9. Luminaria con lados difusores/prismáticos
10. Luminaria indirecta con reflector secundario
11. Luminaria exterior con cubierta transparente
12. Luminaria exterior con cubierta difusora/prismática

Según CIE 121-1996 (GB 9468-2008)

La imagen a continuación se cita de CIE 121-1996 (The Fotometría y Goniofotometría de Luminarias).

a) Lámparas de filamento de tungsteno, bombilla transparente o poco difusora:
El centro de la figura sólida delimitada en contorno por el filamento.

b) Lámparas con bombilla difusora o fluorescente
El centro del puerto de difusión de la envolvente de la lámpara.

Note: Esta categoría incluye lámparas de fluorescencia rectas y lámparas de descarga tubulares con envolventes difusoras o correctoras de color.

c) Lámparas de descarga de arco curvo
El centro de gravedad de las figuras planas se forma en contorno por la línea central de la descarga del arco.

Note: Esta categoría incluye lámparas de sodio en forma de U y lámparas de fluorescencia circulares y curvas.

d) Fuente de lámparas con reflector incorporado
El centro de gravedad de la figura plana formada en contorno por la abertura principal del reflector.

centro fotométrico de luminarias

a) Luminarias con lados sustancialmente opacos En el centro de la abertura de la luminaria principal (o de cualquier material difusor o prismático colocado a través de la abertura) si el compartimento de la lámpara es sustancialmente blanco o luminoso, pero en el centro de luz de la lámpara si está fuera el plano de la abertura de la luminaria o si el compartimento de la lámpara es sustancialmente negro o no luminoso y no hay material difusor o prismático a través de la abertura.
 b) Luminarias con lados difusores/prismáticos En el centro del sólido delimitado en contorno por las superficies luminosas, pero en el centro luminoso de la lámpara si está fuera de este sólido. c) Luminarias con lateral transparente o sin lateral En el centro de luz de la lámpara.

Note: Para una luminaria con dos o más lámparas (de salida de luz aproximadamente igual), el centro fotométrico es el centro geométrico de los centros de luz individuales de las lámparas.

LISUN Solución:

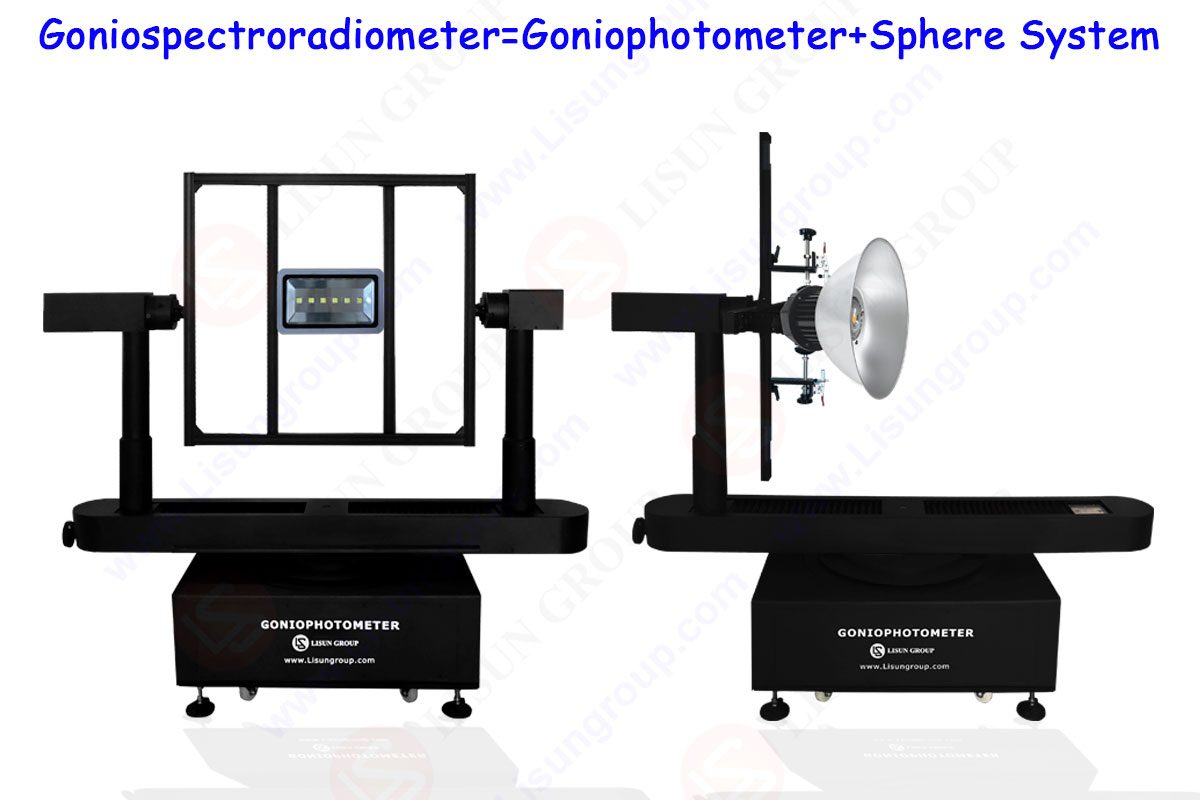

LSG-1890BCCD/LSG-1800ACCD goniospectroradiómetro Es un instrumento goniofotométrico automático de alta precisión para medir la distribución de la intensidad luminosa con posibilidad de girar la fuente de luz. El LSG-1890BCCD/LSG-1800ACCD Puede realizar la prueba CCT espacial y la prueba de distribución de intensidad. Es para la medición de datos fotométricos de laboratorio industrial de luminarias como luminarias LED, iluminación LED para plantas, luminarias HID, lámparas fluorescentes, etc.

Estándar:
Conoce el EN13032-1 Cláusula 6.1.1.3 Goniofotómetro tipo 1, REGLAMENTO DELEGADO (UE) 2019/2015 DE LA COMISIÓN, CIE-70, CIE-121, IES LM-79, IES LM-75, IES LM-80 y ect.

Medición:
Datos de intensidad luminosa, Distribución de intensidad luminosa, Flujo luminoso zonal, Eficiencia de luminarias, Distribución de luminancia, Coeficiente de utilización, Curvas de limitación de luminancia Deslumbramiento, Relación máxima de distancia a altura, Diagramas de iluminancia igual, Curvas de luminarias VS Área de iluminación, Diagramas de isocandelas, Luminiscencia eficiente Ángulo, EEI, UGR, CCT, CRI, Distribución de temperatura de color, Espectro, (x, y) / (u, v), PAR, PPF, PPFD Prueba de distribución 3D, etc.

Especificación:
• LSG-1890BCCD/LSG-1800ACCD Gonioespectroradiómetro=LSG-1890B/LSG-1800A Sistema de goniofotómetro + LPCE-2 Sistema de espectrorradiómetro de esfera integradora
• El goniofotómetro puede realizar la prueba B-β con dos pilares y la prueba C-γ con un solo pilar y plantillas multifunción
• Pruebe el tamaño y el peso de las luminarias Max: LSG-1890BCCD es 2000 mm/60 kg y LSG-1800ACCD es 1600 mm/50 kg
• Las luminarias probadas giran alrededor de un ángulo de (γ) ± 180 ° (o 0-360 °) y las luminarias probadas giran alrededor de sí mismas con un ángulo de (C) ± 180 ° (o 0-360 °)
• Rango de prueba de luminosidad: Iluminancia 0.01 lx ~ 99,999 lx; Intensidad de luz 1.0cd ～ 10 ^⁷CD (detector)
• Precisión del ángulo: LSG-1890BCCD es 0.1°, LSG-1800ACCD es 0.2 °
• Trabaje con espectrorradiómetro CCD rápido y de alta precisión para medir parámetros espaciales de color
• Precisión de la coordenada de cromaticidad: ± 0.0015 o ± 0.0005 (bajo lámpara A estándar)
• Longitud de onda de rango espectral: 350 nm ~ 800 nm; Precisión de la longitud de onda: ± 0.5 nm
• El hardware y el software pueden realizar la prueba de distribución PAR, PPF y PPFD 3D, que puede exportar archivos IES / LDT
• Fotometría Precisión: CIE Clase A (la Clase L es opcional)
• Exactitud de la prueba: 2% (bajo lámpara estándar); Luz parásita: menos del 0.1%
• El software de la versión en inglés puede ejecutarse en Win7, Win8 o Win10, Win11
• LISUN gonofotómetro El software puede exportar archivos CIE, IES, LDT y otros formatos. Este tipo de archivos de formato se pueden transferir mediante otro software de diseño de iluminación y luminarias como DiaLux

Informe de prueba como se muestra a continuación:

¿Cómo mide el goniofotómetro?

Gonofotómetro es un dispositivo que se utiliza para medir el rendimiento de distribución de luz de las lámparas. Gonofotómetro mide la distribución espacial de la intensidad de la luz de lámparas o fuentes de luz, el flujo luminoso total y la eficiencia de la lámpara y otros parámetros.

Gonofotómetro Necesito trabajar en un cuarto oscuro más grande. Utilice materiales de baja reflectividad en la habitación para evitar que la luz reflejada entre en la sonda. Dependiendo de la disposición de la trayectoria de la luz de medición, se pueden utilizar dos esquemas de medición para medir el flujo luminoso: el método integral de iluminancia y el método integral de intensidad luminosa.

Gonofotómetro sistema de prueba. Se divide principalmente en dos tipos: horizontal y vertical. Se utiliza principalmente para probar los lúmenes, la curva de distribución de la luz, el nivel de deslumbramiento y la distribución de isoiluminancia de toda la lámpara. Además, una de las funciones más importantes es exportar archivos IES o LDT. (Gonofotómetro El sistema también puede agregar un espectrómetro y una sonda de color para formar un sistema para pruebas de distribución espectral espacial.) LISUN gonofotómetros Tanto para el modelo horizontal como para el vertical son completamente compatibles. LM-79-19, IES LM-80-08. Puede consultar el video operativo a continuación:
