ZRS-3H Aparato de hilo incandescente: análisis exhaustivo para la seguridad eléctrica

Resumen

aparato de hilo incandescente Las pruebas se han convertido en un método crítico para evaluar la resistencia a la llama y la seguridad contra incendios de los productos eléctricos y electrónicos. Este artículo presenta un análisis exhaustivo de la tecnología de los aparatos de prueba de hilo incandescente, centrándose en la LISUN ZRS-3H El estudio analiza los principios de ensayo, los requisitos estándar, las especificaciones técnicas y las consideraciones de diseño de ingeniería para los equipos de ensayo con hilo incandescente. Ante la creciente demanda de materiales ignífugos en la electrónica de consumo, los electrodomésticos y los componentes automotrices, comprender las metodologías de ensayo con hilo incandescente es fundamental para fabricantes y laboratorios de ensayo en todo el mundo.

Este documento ofrece información técnica detallada sobre las pruebas de índice de inflamabilidad (GWFI) y temperatura de ignición (GWIT) de hilo incandescente, respaldada por referencias normativas exhaustivas, incluidas las series IEC 60695-2 y GB/T 5169. Asimismo, se abordan directrices prácticas de implementación, criterios de selección de equipos y tendencias futuras en las pruebas de seguridad contra incendios para garantizar un control de calidad eficaz y el cumplimiento de la normativa.

1. Introducción

Fondo 1.1

El rápido desarrollo de los productos eléctricos y electrónicos ha incrementado la atención en los requisitos de seguridad contra incendios en la fabricación moderna. Con la proliferación de la electrónica de consumo, los electrodomésticos y los componentes electrónicos para automóviles, la necesidad de métodos fiables de ensayo de resistencia a la llama se ha vuelto fundamental. Los incendios provocados por el sobrecalentamiento de componentes, los cortocircuitos y la ignición de materiales han ocasionado importantes pérdidas económicas y problemas de seguridad en todo el mundo. Los organismos reguladores y las organizaciones de normalización industrial han establecido protocolos de ensayo exhaustivos para evaluar las características de resistencia al fuego de los materiales y los productos terminados. Entre estas metodologías de ensayo, el ensayo con hilo incandescente se ha consolidado como una de las técnicas más utilizadas para evaluar la inflamabilidad y las propiedades de ignición de los materiales poliméricos empleados en equipos eléctricos.

1.2 Objetivos

Este artículo tiene como objetivo proporcionar un análisis técnico exhaustivo de la tecnología de los aparatos de prueba de hilo incandescente y sus aplicaciones en las pruebas de seguridad de productos modernas. El estudio se centra en dilucidar los principios fundamentales de las pruebas de hilo incandescente, examinar las normas internacionales y nacionales pertinentes y presentar especificaciones técnicas detalladas de los equipos de prueba de última generación. Se hace especial hincapié en la LISUN ZRS-3H Los aparatos de hilo incandescente y su función para ayudar a fabricantes y laboratorios de ensayo a cumplir con las normas de seguridad contra incendios. El objetivo final es dotar a ingenieros, profesionales de control de calidad y diseñadores de productos de conocimientos prácticos para implementar protocolos eficaces de ensayo con hilo incandescente utilizando sistemas avanzados de aparatos de hilo incandescente.

2. Descripción general de los estándares

2.1 Historia estándar

El desarrollo de las normas para ensayos con hilo incandescente comenzó en la década de 1980 como parte del marco general de ensayos de riesgo de incendio establecido por la Comisión Electrotécnica Internacional (IEC). La serie IEC 60695-2 aborda específicamente los ensayos de riesgo de incendio basados ​​en métodos de hilo incandescente/caliente, y la Parte 2-10 establece por primera vez el aparato y los procedimientos de ensayo comunes. A lo largo de las décadas, estas normas se han actualizado continuamente para reflejar los avances tecnológicos y la evolución de los requisitos de seguridad.

La revisión de 2021 de las normas IEC 60695-2-10, 2-11, 2-12 y 2-13 representa las especificaciones más avanzadas para las pruebas con hilo incandescente. Paralelamente, se han desarrollado y actualizado las normas nacionales chinas de la serie GB/T 5169 para alinearlas con los requisitos de la IEC y, al mismo tiempo, atender las necesidades nacionales específicas. Las versiones de 2023 y 2024 incorporan los últimos avances técnicos.

2.2 Requisitos clave

La serie IEC 60695-2 define requisitos exhaustivos para las pruebas de hilo incandescente, abarcando especificaciones de aparatos, procedimientos de prueba y criterios de evaluación. Las normas exigen condiciones de prueba específicas, incluyendo temperaturas del hilo incandescente de hasta 960 °C, fuerzas de contacto de 1 N ± 0.2 N y mediciones precisas del tiempo para los eventos de ignición y extinción. La prueba GWFI (Índice de Inflamabilidad del Hilo Incandescente) evalúa la inflamabilidad del material bajo cargas térmicas específicas, mientras que la prueba GWIT (Temperatura de Ignición del Hilo Incandescente) determina la temperatura mínima a la que se inflaman los materiales. Para las pruebas de producto final (GWEPT), las normas requieren la evaluación de los productos terminados bajo condiciones de falla simuladas. Las normas también especifican las dimensiones de la muestra, los requisitos de posicionamiento y los criterios para determinar los resultados de la prueba, incluyendo las características de la llama, el comportamiento de goteo y la duración de la ignición.

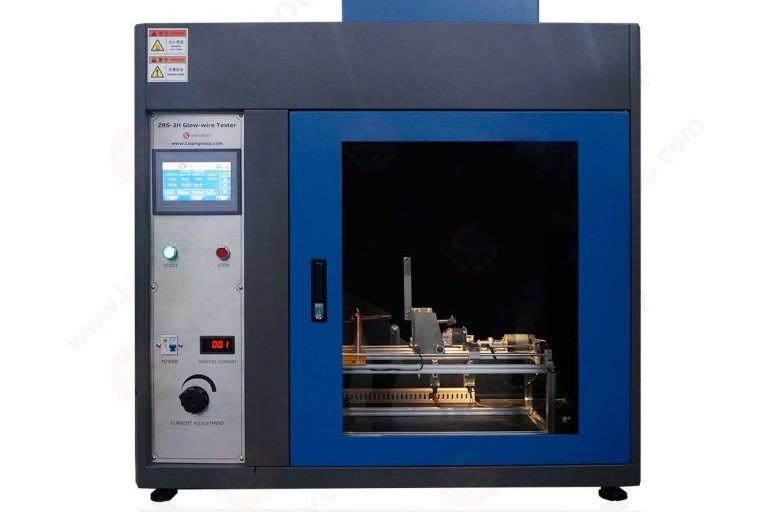

ZRS-3H Aparato de prueba de alambre incandescente

3. Contenido técnico principal

3.1 Principios y metodología de las pruebas

La prueba del hilo incandescente simula las condiciones de estrés térmico que pueden producirse en equipos eléctricos durante situaciones de fallo, como el sobrecalentamiento de componentes o el calentamiento por resistencia. El aparato de prueba utiliza un hilo de aleación de níquel-cromo (NiCr), normalmente de 4 mm de diámetro y con una composición de 80 % de níquel y 20 % de cromo, calentado a temperaturas controladas con precisión que oscilan entre la temperatura ambiente y los 1100 °C. Durante la prueba, el hilo caliente se aplica a la muestra con una presión controlada de 0.95 N ± 0.1 N durante un tiempo determinado, normalmente 30 segundos.

Los parámetros clave que se monitorean incluyen la ignición, el tiempo de ignición (Ti), el tiempo de persistencia de la llama después de retirar el alambre (Ti+30) y cualquier goteo que pueda encender los indicadores de algodón. Esta metodología proporciona datos cuantitativos sobre la resistencia a la ignición del material y las características de propagación de la llama bajo condiciones de estrés térmico definidas.

3.2 Sistemas de control y medición de temperatura

El control preciso de la temperatura y la medición exacta son fundamentales para obtener resultados fiables en las pruebas con hilo incandescente. Los modernos equipos de hilo incandescente utilizan sistemas de control de temperatura de circuito cerrado con retroalimentación de termopar para mantener el hilo a las temperaturas de prueba especificadas con alta estabilidad. La precisión de la medición de temperatura requerida es de ±3 °C con una resolución de ±1 °C, lo que garantiza condiciones de prueba consistentes en múltiples ensayos. La especificación del termopar generalmente incluye termopares blindados de φ1 mm de diámetro con sensores de níquel-cromo/níquel-aluminio (tipo K) posicionados según los requisitos estándar. Los sistemas avanzados incorporan rutinas de calibración automática de temperatura y monitorización de temperatura en tiempo real para garantizar el cumplimiento de las especificaciones IEC 60695-2-10. La uniformidad de la temperatura en todo el segmento de hilo calentado se mantiene mediante una distribución de corriente optimizada y un blindaje térmico, minimizando las incertidumbres de medición.

3.3 Sistemas de sincronización y adquisición de datos

Las mediciones precisas de tiempo son esenciales para evaluar las características de ignición y combustión en las pruebas con hilo incandescente. Los equipos de prueba modernos implementan sistemas de cronometraje digital con una resolución de 0.1 segundos, capaces de registrar el tiempo de incandescencia (de 0.1 s a 999.9 s), el tiempo de ignición y el tiempo de extinción de la llama con una precisión de ±0.1 s. Los sistemas cuentan con detección automática de ignición mediante sensores ópticos o monitorización de corriente, eliminando los errores de observación manual. Las capacidades de adquisición de datos incluyen el registro simultáneo de múltiples parámetros de prueba, el almacenamiento de los resultados y la generación de informes completos. Los modelos avanzados ofrecen funcionalidad de control remoto e integración con sistemas de gestión de información de laboratorio (LIMS) para una automatización optimizada del flujo de trabajo. Los sistemas de cronometraje deben cumplir con los requisitos de la norma GB/T 4706.1-2024 para la función de liberación de la muestra, separando automáticamente el hilo incandescente de la muestra después del tiempo de incandescencia especificado.

3.4 Seguridad y protección del operador

Las pruebas con hilo incandescente implican operaciones a altas temperaturas y posibles riesgos de incendio, lo que requiere características de seguridad robustas y medidas de protección para el operador. El equipo de prueba está construido con materiales de acero recubiertos por pulverización de alta temperatura que proporcionan resistencia al calor y a la corrosión para un funcionamiento a largo plazo en entornos de temperatura elevada. Diseños de gabinetes cerrados (como ZRS-3H Los equipos (con gabinete) incorporan ventanas de visualización resistentes al fuego, puertas de acceso con enclavamiento y sistemas automáticos de extinción de incendios para contener posibles llamas y humo. Los enclavamientos de seguridad impiden el funcionamiento a menos que se cumplan todas las condiciones de seguridad, y las funciones de parada de emergencia permiten el apagado inmediato. Los sistemas de escape con filtros de carbón activado eliminan los subproductos de la combustión, mientras que los sensores de temperatura monitorean las condiciones internas de la cámara para evitar el sobrecalentamiento. Estas características de seguridad garantizan la protección del operador, manteniendo la precisión y la repetibilidad de las pruebas.

4. Requisitos de diseño de ingeniería de equipos/productos

4.1 Requisitos materiales

Los materiales de construcción de los aparatos de ensayo de hilo incandescente deben soportar una exposición prolongada a altas temperaturas (hasta 1100 °C) sin degradación ni cambios dimensionales que puedan afectar la precisión de la prueba. Los componentes estructurales principales utilizan acero recubierto por pulverización de alta temperatura, lo que proporciona una excelente estabilidad térmica y resistencia a la corrosión. Los componentes internos sometidos a exposición directa al calor emplean aislantes cerámicos y materiales refractarios con altos puntos de fusión y mínima dilatación térmica.

El hilo incandescente utiliza una aleación de NiCr (80 % Ni, 20 % Cr) con especificaciones precisas para garantizar características de calentamiento y propiedades mecánicas uniformes. Los materiales del termopar deben mantener la estabilidad de la calibración durante un uso prolongado, generalmente con una construcción tipo K (NiCr-NiAl) y un revestimiento protector adecuado. Todos los materiales se seleccionan para cumplir con las especificaciones dimensionales y de composición de la norma IEC 60695-2-10, lo que garantiza resultados de prueba reproducibles entre diferentes fabricantes de equipos y regiones geográficas.

4.2 Diseño Estructural

El diseño estructural de los aparatos de ensayo con hilo incandescente debe proporcionar un posicionamiento mecánico preciso de la muestra con respecto al hilo, garantizando al mismo tiempo la seguridad y la facilidad de operación. Los elementos clave del diseño incluyen soportes ajustables para la muestra con micrómetros para un posicionamiento preciso, sistemas neumáticos o mecánicos para aplicar la fuerza de contacto especificada (0.95 N ± 0.1 N) y mecanismos automatizados de traslación de la muestra para una aplicación uniforme del ensayo.

El sistema de aplicación de presión debe limitar la profundidad de penetración a 7 mm, según lo especificado en las normas. Los modelos con gabinete incorporan ventanas de observación, iluminación interior y enclavamientos automáticos en las puertas para una operación segura. Los diseños modulares facilitan el acceso para el mantenimiento y la calibración, manteniendo la rigidez estructural. La construcción general debe minimizar las vibraciones y las perturbaciones externas que podrían afectar la repetibilidad de las pruebas. Las interfaces hombre-máquina suelen incluir grandes pantallas táctiles LCD con software de control intuitivo para la configuración de parámetros, el monitoreo de pruebas y la gestión de datos.

5. Práctica de ingeniería de producto

Serie de 5.1 productos

LISUN, ZRS-3H La serie representa una gama completa de equipos de prueba de hilo incandescente diseñados para satisfacer diversos requisitos de prueba de laboratorio y producción. ZRS-3H El modelo con gabinete (GW 180 kg) proporciona un entorno de prueba completamente cerrado, ideal para laboratorios de pruebas de alto volumen que requieren características de seguridad mejoradas. ZRS-3HS El modelo sin gabinete (40 kg) ofrece un diseño más compacto, ideal para entornos con espacio limitado o aplicaciones de pruebas móviles. Ambos modelos comparten las mismas especificaciones técnicas básicas, lo que garantiza resultados de prueba consistentes en todas las variantes del producto. La línea de productos incluye accesorios como certificados de calibración, materiales de referencia estándar y actualizaciones de software opcionales para una mayor funcionalidad. LISUN También ofrece modelos heredados ZY-3 y ZRS-3H Variantes que admiten diversas configuraciones de prueba y requisitos presupuestarios.

Especificaciones Técnicas 5.2

Tabla 1: Especificaciones técnicas de ZRS-3H Aparato de prueba de hilo incandescente en serie

5.3 Escenarios de aplicación

Los equipos de prueba de hilo incandescente tienen una amplia aplicación en múltiples industrias que requieren el cumplimiento de las normas de seguridad contra incendios para productos eléctricos y electrónicos. En el sector de la electrónica de consumo, se realizan pruebas en carcasas de teléfonos móviles, carcasas de ordenadores, componentes plásticos de cargadores y elementos de altavoces de auriculares para evaluar los riesgos de ignición derivados de componentes cercanos que alcanzan altas temperaturas. Los fabricantes de electrodomésticos prueban los soportes internos de los frigoríficos, los componentes de las lavadoras, el aislamiento de los motores de los aires acondicionados y los materiales de las placas calefactoras de las arroceras para comprobar su resistencia a la llama.

La industria de la iluminación aplica pruebas de hilo incandescente a las carcasas de los controladores LED, los plásticos de los disipadores de calor, el aislamiento de los portalámparas y las carcasas de los balastos fluorescentes. En la electrónica automotriz, las aplicaciones incluyen las carcasas de los sistemas de navegación, los plásticos de los cargadores, el aislamiento de los arneses de cableado y los componentes interiores no metálicos. Además, los laboratorios de investigación y desarrollo de materiales utilizan pruebas de hilo incandescente para evaluar plásticos de ingeniería (ABS, PC, PP, PA) y materiales modificados ignífugos, con el fin de respaldar el desarrollo y la certificación de productos.

6. Discusión

6.1 Consejos de selección

Al seleccionar aparatos de prueba de hilo incandescente, se deben considerar varios factores críticos para garantizar que el equipo cumpla con los requisitos de prueba específicos y las necesidades de cumplimiento normativo. Las consideraciones principales incluyen el rango de temperatura requerido (normalmente hasta 960 °C para la mayoría de las aplicaciones, con algunas que requieren 1100 °C), los requisitos de precisión de tiempo (±0.1 s es estándar) y el nivel de automatización necesario para el volumen de prueba. El equipo debe seleccionarse en función del cumplimiento de las normas aplicables (serie IEC 60695-2, serie GB/T 5169, UL 746A) y si se requieren características de seguridad encerradas en el gabinete para el entorno operativo. Las consideraciones presupuestarias deben equilibrar el costo inicial del equipo con la confiabilidad a largo plazo, los requisitos de calibración y la disponibilidad de soporte posventa. La decisión entre gabinete (ZRS-3H, 180 kg) y sin armario (ZRS-3HSEl peso de los modelos (de hasta 40 kg) depende de las limitaciones de espacio del laboratorio, los requisitos de seguridad y las necesidades de portabilidad.

6.2 Consideraciones de ingeniería

La implementación de capacidades de prueba con hilo incandescente requiere una atención meticulosa a la infraestructura del laboratorio, la capacitación del personal y los procedimientos de garantía de calidad. La instalación del laboratorio debe contar con un suministro eléctrico adecuado, ventilación para la eliminación de subproductos de la combustión y sistemas de seguridad contra incendios, incluyendo extintores y equipos de supresión. La calibración periódica de los sistemas de medición de temperatura es esencial y, por lo general, requiere una verificación anual por parte de laboratorios de calibración acreditados. El personal debe recibir capacitación integral sobre los procedimientos de prueba estándar (IEC 60695-2-10, GB/T 5169.10-2023), el funcionamiento del equipo, los protocolos de seguridad y la interpretación de resultados. Los sistemas de gestión de calidad deben incorporar programas de mantenimiento del equipo, seguimiento de la calibración, participación en pruebas de aptitud y registros de auditoría para garantizar la integridad de los resultados de las pruebas. Los sistemas de gestión de datos deben almacenar de forma segura los resultados de las pruebas con trazabilidad a las condiciones de prueba y configuraciones de equipo específicas.

Estudios de caso de 6.3

Las implementaciones prácticas de equipos de prueba de hilo incandescente demuestran su valor en diversas aplicaciones industriales. Los fabricantes de componentes electrónicos utilizan ZRS-3H Aparato para la inspección de materiales entrantes de carcasas de plástico y componentes estructurales, asegurando el cumplimiento de los requisitos de IEC 60335-1 y GB/T 4706.1-2023 antes del ensamblaje. Los proveedores de la industria automotriz aplican pruebas de hilo incandescente para validar la selección de materiales para módulos electrónicos bajo el capó, donde las temperaturas pueden superar los 100 °C durante el funcionamiento del vehículo, lo que requiere materiales con valores GWIT superiores a 750 °C. Los fabricantes de equipos de iluminación realizan pruebas exhaustivas en controladores y luminarias LED para cumplir con GB 7000.1-2015 y requisitos de seguridad contra incendios IEC 60598-1:2020.

Los laboratorios de pruebas de terceros implementan ZRS-3H Sistemas para servicios de pruebas de certificación que apoyan a los fabricantes que buscan obtener las aprobaciones de SGS, UL, CQC y otras autoridades reguladoras. La fiabilidad y repetibilidad del equipo han sido validadas a lo largo de más de 10 años de presencia en el mercado, con comentarios positivos de los usuarios sobre la calidad del producto y el servicio posventa.

6.4 Tendencias futuras

La evolución de la tecnología de ensayo con hilo incandescente continúa avanzando en respuesta a los nuevos desarrollos de materiales, los cambios normativos y las tendencias de la transformación digital. La integración de las tecnologías de la Industria 4.0 permite la monitorización remota, el mantenimiento predictivo y la generación automatizada de informes de ensayo mediante la conectividad IoT y las plataformas de datos en la nube. Se están explorando algoritmos de inteligencia artificial y aprendizaje automático para la detección automatizada de llamas, la medición del tiempo de ignición y la interpretación de resultados, con el fin de reducir la subjetividad humana y mejorar la precisión de las pruebas.

Los avances en la ciencia de los materiales, incluidos los retardantes de llama libres de halógenos y los polímeros de origen biológico, requieren metodologías de ensayo más amplias y, potencialmente, nuevos requisitos normativos para evaluar el comportamiento de nuevos materiales en condiciones de hilo incandescente. Los esfuerzos de armonización normativa entre la IEC, las organizaciones regionales de normalización y los organismos nacionales siguen simplificando los requisitos de cumplimiento globales, manteniendo al mismo tiempo el rigor técnico. El creciente énfasis en la seguridad de las baterías de los vehículos eléctricos presenta nuevos retos y oportunidades para las aplicaciones de ensayo con hilo incandescente en sistemas eléctricos de alta tensión.

7. Conclusión

aparato de hilo incandescente Las pruebas representan una metodología fundamental para evaluar el rendimiento de seguridad contra incendios de productos eléctricos y electrónicos, proporcionando datos críticos para la selección de materiales, el diseño de productos y el cumplimiento normativo. Este documento ha presentado un análisis exhaustivo de la tecnología de pruebas con hilo incandescente, examinando los principios subyacentes, los requisitos estándar y las especificaciones técnicas de los equipos de prueba modernos, como el LISUN ZRS-3H sistema. La integración de un control preciso de la temperatura, una medición precisa del tiempo y sólidas funciones de seguridad permite obtener resultados de prueba fiables y reproducibles, esenciales para los procesos de garantía de calidad y certificación.

A medida que evolucionan los requisitos de seguridad contra incendios y surgen nuevos materiales en respuesta a las exigencias ambientales y de rendimiento, los equipos de ensayo con hilo incandescente seguirán siendo una herramienta indispensable para fabricantes y laboratorios de ensayo en todo el mundo. El continuo avance en la automatización, la gestión de datos y las metodologías de ensayo mejorará aún más las capacidades y aplicaciones de la tecnología de los aparatos de hilo incandescente para garantizar la seguridad del producto y la prevención de riesgos de incendio.
