¿Cómo podemos realizar una prueba de ESD a través de ESD Simulator?

¿Qué es la prueba de ESD?

Un cabello de suéter crepitante que sobresale de tu cabeza, una pequeña descarga eléctrica de la manija de una puerta. Estamos más familiarizados con aquellos momentos en los que se produce una descarga de electricidad estática. Este fenómeno se conoce como descarga electrostática o ESD.

EQUIPO DE PRUEBA ESD

Descarga electrostática (ESD) prueba se define como las Pruebas de EMC aplicadas a los productos eléctricos. Es una prueba de compatibilidad electromagnética y se clasifica como prueba de inmunidad. La señal ESD está especificada por el estándar aplicado a los equipos bajo prueba con un nivel de voltaje.

Estas pistolas se utilizan para generar la señal o la forma de onda. La pistola genera la forma de onda dada en el estándar ESD relevante. Su calibración verifica la precisión de las pistolas ESD antes de la prueba ESD. Las pistolas tienen múltiples versiones según sus capacidades de voltaje máximo.

Las baterías de la pistola se pueden cargar. Se pueden utilizar baterías adicionales, o podemos suministrarlas directamente de la red eléctrica. pistolas ESD tener dos tipos diferentes de puntas; Contacto y aire (en su mayoría, son reemplazables). Durante la prueba, estas armas están en manos del experto en pruebas. Se recomiendan los ergonómicos.

El estándar ESD se elige según EUT. Estos pulsos se aplican a los EUT en entornos de laboratorio. Si el equipo bajo prueba cumple con los niveles de rendimiento, el resultado se pasa. De lo contrario, el equipo sometido a prueba no cumple la norma. Los estándares más utilizados son IEC 61000-4-2 e ISO 10605. Se conecta una punta de aire o de contacto a la pistola y se aplica la descarga en los puntos seleccionados de la pistola.

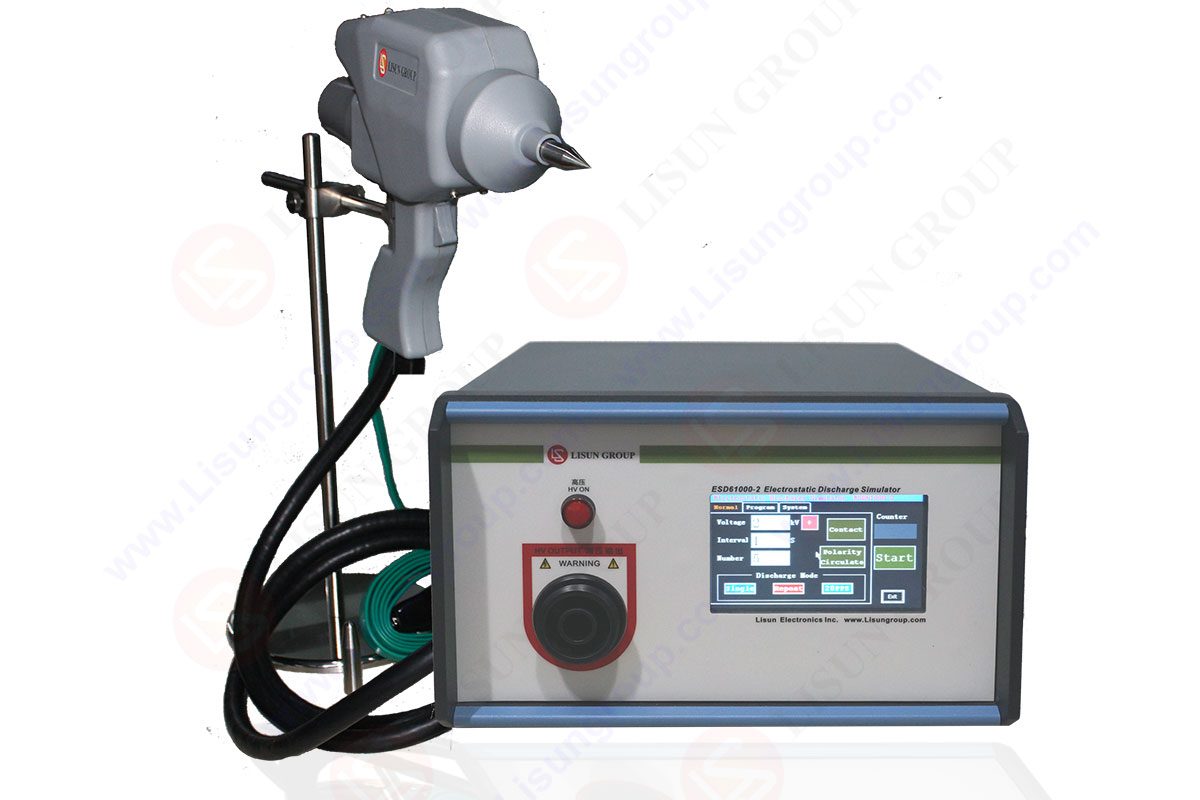

Simulador ESD ESD 61000-2

Simuladores ESD se utilizan para indicar los niveles de prueba, los requisitos de forma de onda y el diseño del equipo. Los dispositivos utilizados para determinar el voltaje, la corriente y la capacitancia durante la prueba de ESD se denominan pistolas ESD.

LISUN ha fabricado los mejores equipos eléctricos. El simulador ESD (ESD 61000-2) es un instrumento de alta tensión de precisión. El diseño interno del equipo posee un mecanismo de protección.

Aparición
ESD a menudo ocurre en situaciones cotidianas como caminar sobre una alfombra o en zapatos de plástico viejos. Cuando esto sucede, las cargas eléctricas negativas se recogen y distribuyen por toda la superficie del objeto o cuerpo. Si el contacto se hace con otro cuerpo conductor o tierra, esta carga se escapa repentinamente. Será posible sentir, escuchar y ver este fenómeno en forma de chispa o destello de tensión de más de 10,000 voltios.

Pasos de selección de ESD

• Cuantifique el rango de señal de su señal/interferencia de potencia para determinar el voltaje de trabajo del diodo ESD.
• Decidir si se prefiere una configuración unidireccional o bidireccional.
• Decidir la capacitancia máxima que se puede aceptar para la interfaz.
• Determine el voltaje TLP en el que falla el sistema para determinar el voltaje de sujeción necesario del diodo.
• Asegúrese de que el diodo exceda IEC 61000-4-2 nivel 4.

Determinación de la tensión de trabajo

• El primer paso es echar un vistazo al rango de tensión de las líneas. Para USB 2.0, debe subir hasta 5 voltios.
• Por lo tanto, el voltaje de trabajo del diodo ESD debe ser de 5 voltios o ligeramente superior a 5 voltios.
• Las líneas D+/D- transmiten los datos con una señal diferencial que oscila entre 0 y 3.6 voltios durante el funcionamiento normal.
• Por lo tanto, la tensión de trabajo debe ser de al menos 3.6 voltios o ligeramente superior.
• A continuación, debemos decidir qué configuración de polaridad ESD debemos preferir.
• En esta aplicación, tanto los diodos unidireccionales como los bidireccionales serían adecuados porque las tensiones Vbus y D+/D- son siempre mayores o iguales a 0 durante el funcionamiento normal.
• Los diodos unidireccionales a menudo proporcionan un mejor mecanismo de sujeción negativo. Los diodos ESD bidireccionales de un solo canal ofrecerían la flexibilidad de conectar cualquier pin a tierra, y el otro pin debería conectarse a E/S ya que es simétrico.
• Lo mismo se aplicaría a los D+ y D-.

Determinación de la capacitancia máxima

Después de determinar el voltaje, debemos determinar la capacitancia que debe tener el diodo ESD.
• Dado que el Vbus es una señal de alimentación de CC, la capacitancia no afectará su rendimiento. Sin embargo, el D+/D- puede alcanzar hasta 480 megabits por segundo para USB de alta velocidad, por lo que se debe considerar la capacitancia.
• La capacitancia máxima de ESD dependerá del presupuesto general de capacitancia del sistema. En general, recomendamos diodos con más de 2.5 picofaradios de capacitancia para esta interfaz.
• Es posible que necesite un límite más bajo si el sistema tiene más capacitancia que la requerida.

Determinación del voltaje de sujeción de TLP

• Supongamos que el cargador de batería fallará con un pulso TLP de 20 voltios. El interruptor USB fallará con un pulso TLP de más de 15 voltios.
• Significa que para proteger el cargador de batería de un rayo ESD de 8 kv, el diodo ESD debe tener un voltaje de sujeción de menos de 20 voltios a 16 amperios TLP.
• Asimismo, los diodos ESD deben tener un voltaje de sujeción de menos de 16 voltios para proteger el interruptor USB, como 16 amperios TLP.
• Es importante tener en cuenta aquí que el voltaje de falla de TLP de un dispositivo no es igual a la clasificación de voltaje máximo absoluto del dispositivo.
• El voltaje máximo absoluto es CC, mientras que TLP es un transitorio de 100 nanosegundos. El voltaje de sujeción de un sistema no siempre es fácil. Para ahorrar tiempo, LISUN ha creado varias herramientas de selección y guías para recomendar las soluciones basadas en la interfaz.

Preguntas frecuentes

¿Cómo se puede definir una prueba ESD?

Los circuitos de equipos eléctricos o electrónicos se dañan debido a la electricidad estática generada por el cuerpo humano a un objeto o entre los dos objetos. Utilizamos un generador ESD para acceder a los equipos eléctricos y electrónicos que soportan la medición del rendimiento de ESD. ESD 61000-2/ ESD 61000-2A consta de una pantalla táctil LCD en inglés y chino.

¿Cuál es el uso de un simulador de pistola ESD?

An Simulador de descarga eléctrica es el voltaje electrostático más alto que puede ser de hasta 30 VK. Es suficiente para cubrir el grado estándar más severo de un requisito de voltaje electrostático. La pistola de prueba ESD se utiliza en equipos eléctricos y electrónicos para realizar una prueba de descarga electrostática. También podemos usarlo para garantizar la compatibilidad y reproducibilidad de la prueba.
