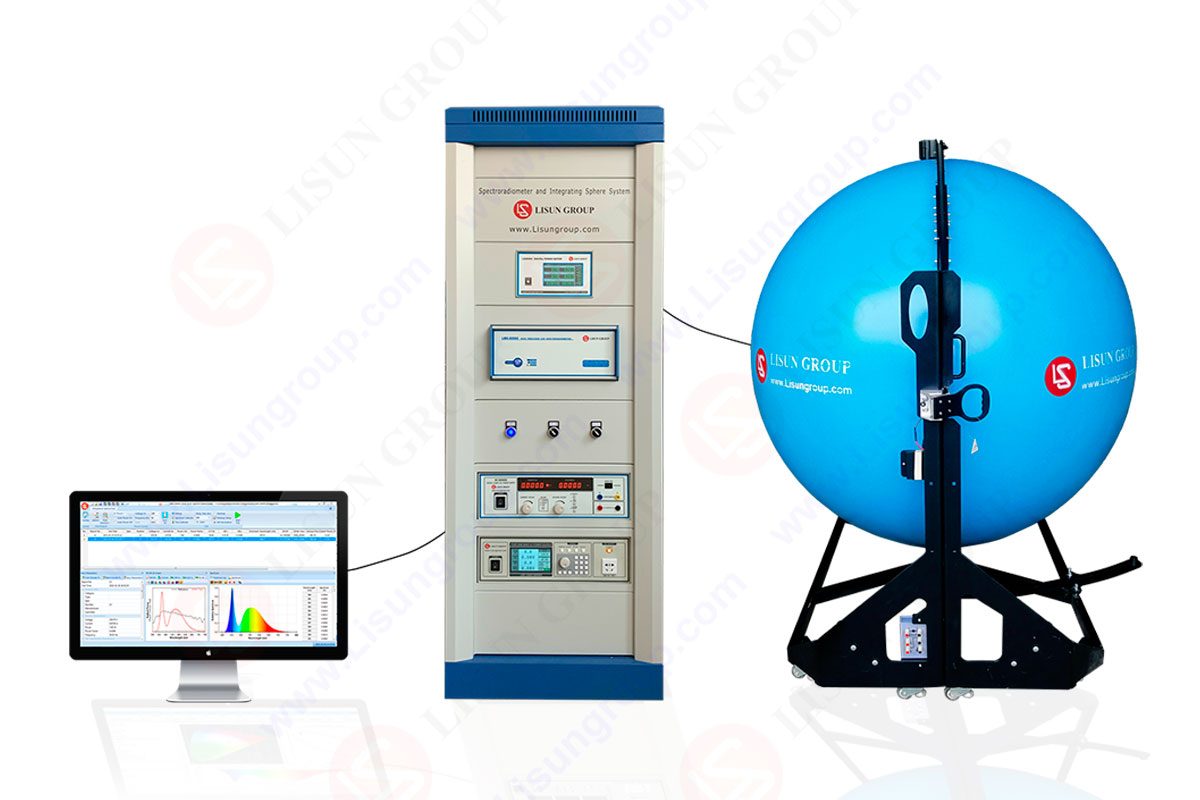

¿Cómo puede usar esferas integradoras para medir la calidad de los instrumentos LED?

An esfera integradora se utiliza con frecuencia para examinar el brillo de la luminaria o de la fuente de luz, las coordenadas de cromaticidad, la CCT, la longitud de onda dominante, la longitud de onda máxima, etc. esfera integradora son los IS-*M, cual LISUN ya ha dejado de fabricar en favor de la IS-*MA, que utiliza un método de moldeo. Es la mejor opción a tener en cuenta si su aplicación requiere la medición de un haz que es muy divergente.

Se trata de un elemento óptico que atrapa un haz de luz y permite evaluar la potencia del haz en circunstancias difíciles. un haz que es muy divergente y que potencialmente podría llenar toda la apertura del sensor. Este artículo describe en detalle el IS-*M esferas integradoras by LISUN, sus detalles y especificaciones y analiza para qué se utiliza el equipo, cómo funciona y brinda orientación sobre cómo limpiar el dispositivo para mejorar su funcionalidad.

Esfera Integradora | Esfera de Ulbricht | Esferas ópticas | IS-*M
La esfera integradora, También conocido como el esfera fotométrica, esfera de flujo luminoso, etc., es una esfera hueca con una pared interior recubierta con un material reflectante difuso blanco. Para evaluar el flujo luminoso, la temperatura de color, la eficiencia de la luz y otras características de la fuente de luz, una conexión al LISUN era necesario un espectrorradiómetro y otros equipos.

La esfera integradora (IS-*M) de LISUN es una herramienta óptica que capta un haz de luz y permite medir la potencia del haz en diversas condiciones. Un esfera integradora la superficie interna tiene una capa blanca ampliamente difundida debido a sus características físicas. El haz entra en la esfera a través de un agujero. La luz se refleja varias veces en cada dirección en la superficie interior debido a la amplitud con que se dispersa. Como resultado, la luz se distribuye uniformemente por toda la superficie interior de la esfera.

esferas integradoras

Debido a las luminarias LED desarrolladas, para hacer pruebas de geometría 4π, LISUN diseñó las esferas integradoras con base de soporte que es fácil de instalar en las luminarias LED de calle.

Debido a esto, también se le conoce con frecuencia como una luz-esfera integradora. En términos generales, el aparato se utiliza para probar luminarias o fuentes de luz en cuanto a luminosidad, coordenadas de cromaticidad, CCT, longitud de onda dominante, longitud de onda máxima, etc. IS-*M, más convencional esfera integradora, ya no es producido por LISUN a favor de la IS-*MA, que utiliza tecnología de moldeo. Para la prueba de LED, IES LM-79 La cláusula 9.1.2 especifica el 4pi esfera integradora y esfera integradora 2pi. Para responder a las demandas, LISUN creó la esfera integradora fotométrica con tecnología de apertura y moldeo auxiliar lateral.

Cuando se usa un esfera integradora, la fuente de luz debe montarse en el centro de las esferas de integración antes de la prueba. El estándar también describe las muchas relaciones entre el área superficial de la superficie del objeto de medición y el área superficial de la pared interior de las esferas integradoras. Como resultado, los compradores deben adquirir una esfera integradora que tenga el tamaño adecuado para sus muestras.

Además, el entorno de prueba debe cumplir exactamente con el estándar, lo que significa que la prueba debe realizarse en un espacio con una temperatura constante de 25 grados centígrados. Ahora es importante verificar que la temperatura interior de la esfera integradora sea constante a 25 grados, pero debido a que la fuente de luz también producirá calor, se necesita una esfera integradora de temperatura constante para brindar esta garantía. El costo de las esferas integradoras de temperatura constante será mayor. Sin embargo, no se recomienda comprar esferas integradoras termostáticas para uso personal.

Detalles y especificaciones del producto
Al examinar detenidamente las especificaciones del producto, debe tenerse en cuenta que la sustancia de pintura del revestimiento cumple con CIE Pub. Nº 84 (1989). Las paredes de la esfera están pintadas con un software de integración de recubrimiento BaSO4 (el material PTFE es una alternativa) en dos rangos espectrales diferentes: 0.96 (450nm–800nm) y 0.92 (380nm–450nm). Hay un fino difuso con numerosos reflejos, la precisión de () 1.5 por ciento y reflectancia de 0.8. Además, hay plantillas de prueba integradas para todas las lámparas de trabajo para tubos E40/E27, T5/T8/T12 y la base para probar LED y otras luminarias.

Todas las muestras de prueba se pueden insertar en la esfera tanto en dirección hacia arriba como hacia abajo. Están integrados el cable de alimentación, el terminal de alimentación y la posición de la lámpara auxiliar (la lámpara auxiliar es opcional). Además, un cable de alimentación y un enchufe integrados. La lámpara de prueba es fácil de encender y tiene sensores de temperatura incorporados, dos puertos de fotodetectores, un puerto de fibra óptica y varias esferas integradas típicas.

LISUN creó una técnica de moldeo para crear una esfera integradora que es más redondeada y produce resultados de prueba más precisos. Además, el láser cruzado integrado puede ayudar a colocar la lámpara de referencia y la lámpara de prueba en el medio de la esfera óptica.
Cuando se trata de integrar aplicaciones de esfera, la esfera óptica colabora con un espectrorradiómetro para detectar características de fotometría, colorimetría y radiometría.

  • Para LED, módulos LED, minibombillas LED y otras lámparas pequeñas, utilice el IS-0.3M/IS-0.5M estándares. El rango de prueba de flujo es de 0.001 a 1,999 lm.
  • Para bombillas CFL o LED, utilice IS-1.0MA. La prueba de flujo se realiza entre 0.1 y 199,990 lm.
  • Para CFL, bombillas y tubos LED, luces fluorescentes y CCFL, utilice IS-1.5MA/IS-1.75MA. El rango de flujo de prueba está entre 0.1 y 1,999,900 lm.
  • Las bombillas de alta potencia son IS-2.0MA o lámparas HID. El rango de prueba de flujo es de 0.1 a 1,999,900 lm.

¿Qué mide una esfera integradora?
En general, cuando se usa adecuadamente, el difusor óptico puede eliminar pequeños errores provocados por la distribución desigual de la fuente de luz incidente en el detector o la desviación del haz durante la medición, mejorando la precisión de las mediciones de la esfera integradora. Se debe utilizar una esfera integradora como difusor óptico durante la medición de precisión para disminuir el error antes mencionado.

video

La esferas integradoras El concepto de trabajo fundamental es la captura de luz a través del puerto de muestra. Después de múltiples reflejos dentro de las esferas integradoras, se dispersa de manera bastante uniforme. Cuando se utiliza la esfera integradora para medir el flujo luminoso, los resultados de la medición pueden ser más precisos. La esfera integradora se puede utilizar para reducir e incluso eliminar por completo el ángulo de divergencia, el error de medición y la forma de la luz causados ​​por la discrepancia en la capacidad de respuesta en varios puntos del detector. Los criterios para una buena esfera integradora son los siguientes:

  1. Una esfera geométrica completa con el mismo radio debe cubrir toda la superficie interior de la esfera integradora.
  2. Para la luz incidente de diferentes longitudes de onda, la pared interior debe tener una superficie de reflexión difusa uniforme y neutra con la misma reflectancia difusa.
  3. Tanto la fuente de luz como la esfera integradora deben considerarse como fuentes de luz abstractas que únicamente emiten luz desprovista de partículas reales.

Estas características se aplican a la esfera integradora:

  1. La regla de Lambert es seguida por la capa de reflexión difusa ideal uniforme de la pared interior.
  2. La reflectancia de todos los puntos de la pared interior de la esfera integradora es la misma.
  3. El reflejo difuso de la capa blanca en la pared interna de la esfera integradora es neutral.
  4. La lámpara es el único objeto dentro de la esfera integradora y su radio es constante en todo momento.
  5. El valor E del material de la ventana es cero porque es neutral. La diferencia entre la situación real y el estado ideal debe abordarse porque conducirá a errores de medición.

¿Cómo funciona una esfera integradora?
Con el rápido crecimiento del sector LED, hay un número cada vez mayor de tipos de bombillas y una mayor gama de aplicaciones para la iluminación LED. Uno de ellos es la iluminación plana. La iluminación plana es adecuada para la iluminación interior en lugares como la sala de estar, el dormitorio, el pasillo, la cocina y el balcón. Las luces de panel plano son energéticamente eficientes, proporcionan lúmenes equivalentes, temperaturas de color comparables y un CRI alto con la misma potencia que las fuentes de iluminación convencionales.

Actualmente, hay varios analizadores de espectro de LED de esfera integrados disponibles en el mercado que se utilizan para probar luces planas. Las metodologías de prueba son diversas debido a las distintas posiciones de instalación de las luces planas en la esfera de integración, así como a la variedad de tipos de luces planas. Los resultados de las pruebas fluctúan significativamente según la técnica de instalación, con una variación máxima del 40 %. Están todos separados porque no hay una norma normativa común. Las esferas se pueden integrar en una variedad de formas para probar las luces de panel plano.

El problema de la suspensión ligera surgirá independientemente del equipo del fabricante que se utilice, por lo tanto, el comprador puede tener en cuenta la plataforma interna opcional al comprar las esferas de integración. La nueva esfera integradora de LISUN solo requiere una plataforma interna porque ya tiene un puerto reservado. Puede resolver el problema de posicionamiento de la lámpara y la linterna.

Sin embargo, debido a que una esfera integradora necesita una fuente de luz de 4, actualmente no se usa mucho en el mercado para probar luces de panel plano. Se recomienda utilizar un goniofotómetro al probar las luces de panel plano. El goniofotómetro utiliza un ángulo de prueba ininterrumpido de 360 ​​grados para realizar una prueba de espacio completo de 4 o 2 lámparas; este método tiene más precisión que la esfera integradora ya que no hay inexactitud en la influencia de la propia lámpara en el entorno de prueba.

¿Cómo calibrar una esfera integradora?
Simplemente dicho, uno debe insertar la lámpara estándar en el medio de la esfera integrada, encienda la lámpara con la corriente de calibración, cierre la Esfera de Ulbricht y comience el proceso de calibración usando el LISUN Software LMS-9000. Pero las acciones precisas serían:

  1. Conecte el terminal de salida rojo y negro del cable de conexión en la fuente de alimentación de CC a un extremo y el terminal de la esfera integradora al otro.
  2. Después de colocar la lámpara estándar en su lugar, encienda el interruptor de alimentación de CC y ajuste la corriente de salida para que coincida con el valor indicado para la corriente de salida en el informe sobre la calibración de la lámpara estándar. Es necesario calentar la luz estándar durante 15 minutos.
  3. Inicie el software de prueba, seleccione el botón de calibración espectral, ingrese al cuadro de diálogo de calibración y luego verifique si la temperatura del color coincide con el valor en el informe de calibración de la lámpara estándar. Si es así, haga clic en Inicio y luego en Aceptar en el cuadro de diálogo emergente de la ranura de ajuste. El instrumento terminará el escaneo automáticamente. Simplemente haga clic una vez que se haya guardado el formato de archivo.

¿Cómo limpiar el dispositivo?
Aprende a extender el esfera integrada vida útil y mantenerlo en buenas condiciones allí. Esto se debe a que cuanto más limpio lo mantengas, más tiempo te durará. Se puede usar un cuchillo para raspar cuidadosamente las pequeñas manchas de la superficie. Rocíe el área con pintura especializada después de raspar para ocultar cualquier color obvio. Además, cuando inspeccione y limpie la superficie exterior de la esfera integradora, mantenga la esfera libre de polvo.

Está terminantemente prohibido limpiar el interior de una esfera integradora con un paño. Cuando no esté en uso, la esfera integradora debe mantenerse cubierta para que no se acumule polvo y esté protegida contra daños. También para proteger sus manos cuando trabaje en la esfera integradora, le exigimos que se ponga guantes blancos. Cada semana, debe realizar una inspección del sistema de espectrorradiómetro de esfera integradora y anotar los resultados en el registro de inspección.

esferas integradoras

Integración de esferas Configurar IS-XMA

Preguntas Frecuentes
¿Es posible medir el brillo de un automóvil utilizando una esfera integradora?
Cuando se utiliza un vehículo como fuente de luz, la esfera integradora se usa para verificar su luminosidad, coordenadas de cromaticidad, CCT, longitud de onda dominante y longitud de onda máxima. El brillo de los LED individuales y los accesorios de iluminación LED se puede medir con este dispositivo.

¿Cuál es la importancia del mantenimiento del dispositivo?
Aprende a extender el esferas integradoras vida útil y mantenerlo en plena forma allí. Esto se debe a que cuanto más limpio lo mantengas, más tiempo te durará. Se puede usar un cuchillo para raspar cuidadosamente las pequeñas manchas de la superficie. Rocíe pintura especial sobre el área después de raspar para ocultar cualquier color persistente.
