Análisis técnico de las características de diseño y aplicaciones del aparato de prueba de llama de aguja.

El aparato de prueba de llama de aguja es un dispositivo fundamental para las pruebas de seguridad contra incendios en las industrias eléctrica y electrónica, de electrodomésticos, de iluminación y otras, utilizado principalmente para simular pequeñas llamas generadas por fallas internas de los equipos y evaluar la resistencia a la llama de materiales y productos. LISUN ZY-3 Este artículo analiza, tomando como objeto de estudio el aparato de prueba de llama de aguja, sus características de diseño técnico desde cinco perspectivas: diseño modular, integración de funciones esenciales, cumplimiento de parámetros estándar, optimización de los modos de operación y adaptabilidad a las muestras de prueba. En combinación con las especificaciones del equipo y los escenarios de aplicación industrial, se exponen las ventajas técnicas y el valor práctico del aparato de prueba de llama de aguja en las pruebas de protección contra incendios de productos, proporcionando una referencia para la selección y aplicación de equipos de prueba de seguridad contra incendios en las industrias pertinentes.

1. Introducción

En las industrias eléctrica y electrónica, de tecnología de la información, electrónica automotriz y otras, fallas como cortocircuitos en circuitos internos y sobrecalentamiento de componentes de equipos son propensas a generar pequeñas llamas. Si la resistencia a la llama de los materiales es insuficiente, es muy probable que ocurran accidentes de incendio. Por lo tanto, las pruebas de seguridad contra incendios de los productos relevantes se han convertido en un eslabón clave en el control de calidad de la industria y el acceso al mercado. Como dispositivo de prueba profesional para simular el escenario de ignición de pequeñas fuentes de fuego, la precisión de la prueba, la facilidad de operación y el cumplimiento de las normas del aparato de prueba de llama de aguja determinan directamente la confiabilidad de los datos de prueba. Con el objetivo de satisfacer las necesidades de prueba de la industria, el LISUN ZY-3 El aparato de prueba de llama de aguja adopta un diseño modular, integra diversas funciones de prueba esenciales, controla rigurosamente los parámetros clave de acuerdo con las normas nacionales e internacionales, optimiza el modo de operación y mejora la adaptabilidad de las muestras. Se ha convertido en un equipo fundamental para fabricantes de equipos eléctricos y electrónicos, instituciones de ensayo e institutos de investigación que realizan pruebas de protección contra incendios. Sus características de diseño y rendimiento técnico son de gran importancia para mejorar la eficiencia y la precisión de las pruebas industriales de protección contra incendios.

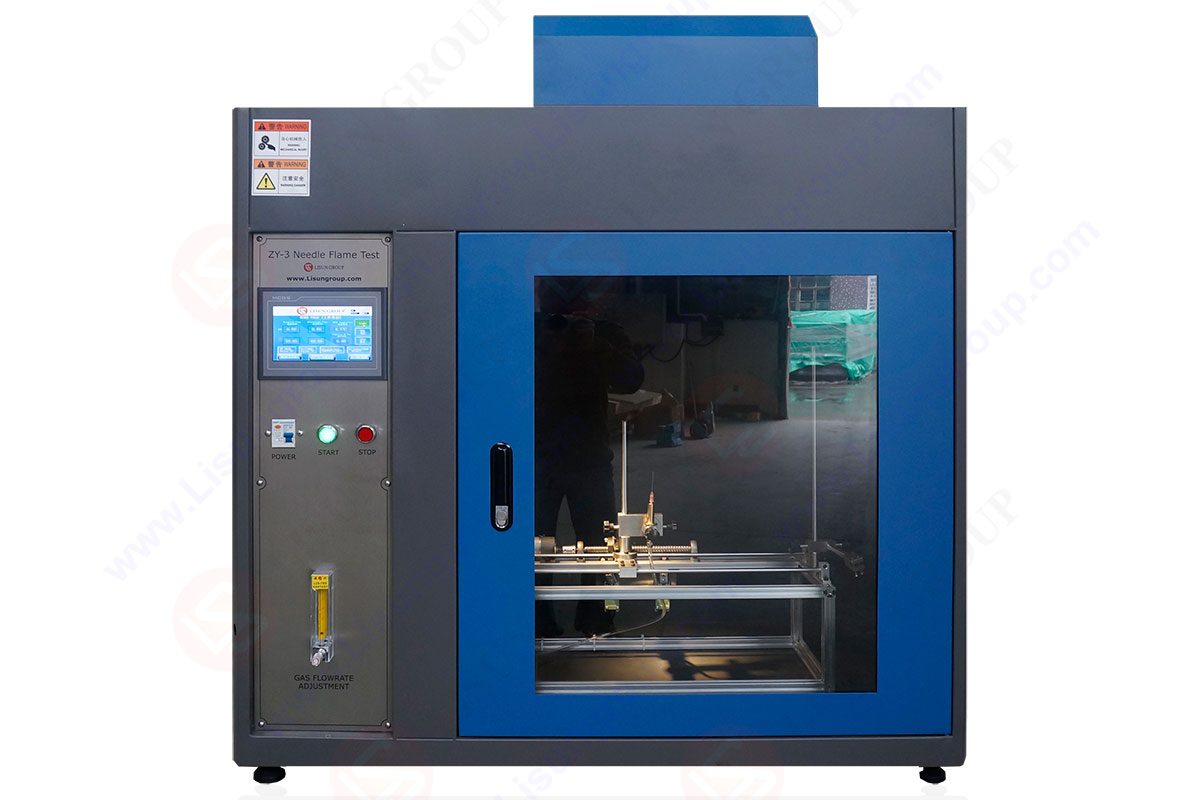

Prueba de llama de aguja ZY-3

2. Sistema de diseño modular del aparato de prueba de llama de aguja

El diseño modular del LISUN ZY-3 El aparato de prueba de llama de aguja es una de sus características técnicas principales, que supera las limitaciones de la baja integración funcional y la alta dificultad de mantenimiento de los equipos de prueba tradicionales. El aparato se divide en unidades funcionales independientes, como el módulo de control de combustión, el módulo de detección de temperatura, el módulo de registro de datos y el módulo de control de operación. Todos los módulos se conectan mediante interfaces estándar para lograr una combinación flexible de funciones y un funcionamiento y mantenimiento independientes.

Como unidad central, el módulo de control de combustión integra un quemador de aguja, un sistema de suministro de gas y un mecanismo de ajuste de ángulo, que permite controlar con precisión la dirección, el tiempo y el flujo de gas de la combustión para satisfacer los requisitos de combustión en diferentes escenarios de prueba; el módulo de detección de temperatura está equipado con un termopar de alta precisión y un circuito de adquisición de temperatura para realizar la detección y retroalimentación en tiempo real de la temperatura de la llama y la temperatura de la muestra; el módulo de registro de datos almacena de forma independiente todos los datos durante el proceso de prueba y admite la exportación y la trazabilidad de los datos; el módulo de control de operación integra las unidades de procesamiento de señales de la pantalla táctil y el control remoto para garantizar la transmisión precisa de las instrucciones de operación.

El diseño modular no solo facilita la ampliación de las funciones del aparato de prueba de llama de aguja (por ejemplo, se puede añadir un caudalímetro electrónico de gas según las necesidades de la prueba para mejorar la precisión del control de gas), sino que también reduce considerablemente el coste de mantenimiento del equipo. Si falla un módulo, la unidad se puede sustituir directamente sin necesidad de detener toda la máquina, adaptándose así a las necesidades de control de calidad continuo de las empresas. Resulta especialmente adecuado para las pruebas por lotes en fábrica de fabricantes de equipos eléctricos y electrónicos, así como para las pruebas continuas de múltiples muestras en laboratorios de ensayo.

3. Integración de las funciones principales y control de la precisión de las pruebas.

La precisión de la prueba del aparato de prueba de llama de aguja determina directamente la precisión de la evaluación de la resistencia a la llama. LISUN ZY-3 El aparato de prueba de llama de aguja integra tres funciones principales: Control preciso de la temperatura, temporización automática y registro de datos., logrando la automatización y la precisión del proceso de prueba y evitando eficazmente los errores causados ​​por la operación manual.

La función de control preciso de temperatura se logra mediante un termopar tipo K de Φ0.5 mm y un algoritmo inteligente de control de temperatura. El rango de medición de temperatura abarca de 0 a 1000 °C, lo que permite capturar el cambio de temperatura de la llama en tiempo real y controlar estrictamente la velocidad de aumento de la temperatura de la llama de acuerdo con los requisitos estándar. El tiempo empleado para aumentar la temperatura de 100 °C ± 2 °C a 700 °C ± 3 °C se controla con precisión dentro de 23.5 s ± 1 s, lo que garantiza que la temperatura de la llama sea altamente consistente con las características de temperatura de la fuente de fuego pequeña real. La función de temporización automática admite el registro preciso del tiempo de combustión y el tiempo de postcombustión. El tiempo de combustión se puede configurar de forma personalizada dentro del rango de 0 a 999.9 s (± 0.1 s), y el tiempo de combustión estándar de 30 s se puede activar con una tecla. El tiempo de postcombustión también es preciso a 0.1 s y admite marcado automático y pausa manual, lo que permite registrar completamente el estado de combustión de la muestra después de separarla de la llama. La función de registro de datos permite el almacenamiento en tiempo real de todos los parámetros durante todo el proceso de prueba, incluyendo la altura de la llama, el tiempo de combustión, el tiempo de postcombustión, la temperatura de la llama, etc. Los datos son inalterables, lo que proporciona información original veraz y trazable para los informes de pruebas de productos y la certificación de terceros, cumpliendo con los requisitos de retención de datos para la investigación y el desarrollo de productos y el acceso al mercado.

La integración profunda de las tres funciones principales permite que el aparato de prueba de llama de aguja realice el funcionamiento integrado y automático de "combustión-prueba-registro" sin intervención manual en tiempo real, lo que no solo mejora la eficiencia de las pruebas, sino que también hace que la precisión de los datos de prueba cumpla con los requisitos de las normas internacionales y nacionales, proporcionando una base científica y cuantitativa para la evaluación de la resistencia a la llama.

4. Diseño de parámetros clave conforme a la norma

El núcleo de la prueba de llama de aguja es simular escenarios de fallas reales a través de parámetros de prueba estandarizados. Por lo tanto, los parámetros clave del aparato de prueba de llama de aguja deben seguir estrictamente las normas pertinentes. LISUN ZY-3 El aparato de prueba de llama de aguja cumple totalmente con las normas internacionales y nacionales como GB/T 5169.5-2020 e IEC 60695-11-5:2016, y controla con precisión parámetros clave como: altura de la llama, ángulo del quemador y gas de combustión para garantizar la autoridad y la comparabilidad de los resultados de las pruebas.

Como parámetro fundamental, la altura de la llama se controla con precisión a 12 mm ± 1 mm, lo que coincide plenamente con la altura de llama de las pequeñas fuentes de fuego requeridas por la norma. La doble calibración mediante una escala y un mecanismo de ajuste automático evita la distorsión de los resultados de la prueba causada por la desviación de la altura de la llama; el ángulo del quemador adopta un diseño ajustable, manteniendo una inclinación de 45° durante la prueba para formar un ángulo de contacto estándar con la muestra, y se ajusta a la vertical durante la calibración de la altura de la llama para garantizar la precisión de la calibración, cumpliendo con las especificaciones de operación angular de la prueba de llama de aguja; el gas de combustión utiliza butano de alta pureza con una pureza ≥ 95 % para garantizar la estabilidad de la combustión de la llama sin interferencia de gases impuros. Al mismo tiempo, se puede utilizar opcionalmente un caudalímetro electrónico de gas para lograr un control preciso del flujo de gas y mejorar aún más la estabilidad de la llama.

Además, el equipo permite configurar parámetros para la combustión continua simple o múltiple y realizar pruebas de combustión continua según la norma IEC 62368-1:2023 Anexo S S.1, cumpliendo con los requisitos de prueba estándar para diferentes productos. El diseño de todos los parámetros clave se basa en las normas, lo que garantiza el reconocimiento de los resultados de las pruebas del aparato de prueba de llama de aguja por parte de instituciones de ensayo nacionales e internacionales, y facilita que los productos de las empresas obtengan sin problemas las certificaciones de seguridad nacionales e internacionales como CCC y CE.

5. Diseño de funcionamiento en modo dual y garantía de seguridad operativa

La comodidad operativa y la seguridad son consideraciones importantes para el aparato de prueba de llama de aguja en aplicaciones prácticas. LISUN ZY-3 El aparato de prueba de llama de aguja adopta de forma innovadora un diseño de modo dual. Pantalla táctil LCD grande de desarrollo propio + control remoto, lo que no solo simplifica el proceso de prueba, sino que también garantiza fundamentalmente la seguridad de los operadores.

La pantalla táctil LCD incorpora una interfaz gráfica intuitiva que integra funciones como la configuración de parámetros de prueba, el inicio del proceso y la visualización de datos. La configuración de parámetros se selecciona con un solo botón y el proceso de prueba se muestra en tiempo real. Su funcionamiento puede completarse sin necesidad de formación técnica especializada, lo que reduce considerablemente la complejidad y mejora la eficiencia de las pruebas. El modo de control remoto garantiza la separación física entre el operador y la zona de prueba. Durante la prueba de combustión a alta temperatura, el operador puede realizar todas las operaciones (inicio, pausa y parada) mediante el control remoto, evitando así el riesgo de quemaduras por la alta temperatura de la llama y el goteo de la muestra. Resulta especialmente adecuada para la prueba de llama de aguja en materiales inflamables, eliminando los riesgos de seguridad desde la fase de operación.

Al mismo tiempo, la estructura del equipo está fabricada con acero proyectado de alta temperatura, que posee características de resistencia a altas temperaturas y a la corrosión, lo que le permite soportar entornos de prueba de alta temperatura a largo plazo, evitando fallas operativas causadas por el envejecimiento del equipo a altas temperaturas y mejorando aún más la seguridad del proceso operativo. El diseño de operación de modo dual hace que el aparato de prueba de llama de aguja priorice la seguridad operativa sin descuidar la comodidad de uso, adaptándose a diferentes entornos operativos como laboratorios y talleres de producción.

6. Diseño adaptable para muestras de prueba de diferentes tamaños

Las muestras de prueba en diferentes industrias varían enormemente en tamaño, forma y material, como pequeños bloques de terminales de productos eléctricos y electrónicos, grandes carcasas de accionamiento de equipos de iluminación y capas de aislamiento de mazos de cables de electrónica automotriz. La adaptabilidad de la muestra del aparato de prueba de llama de aguja determina directamente su ámbito de aplicación. Mediante un diseño de fijación flexible y una disposición del espacio de prueba, LISUN ZY-3 El aparato de prueba de llama de aguja permite adaptarse a las necesidades de prueba de muestras de diferentes tamaños, mejorando en gran medida la versatilidad del equipo.

El equipo está equipado con fijaciones ajustables, que pueden ajustar la posición y el ángulo de sujeción según el tamaño y la forma de la muestra. Ya sean carcasas de componentes electrónicos pequeños (como interfaces USB, carcasas de relés) o grandes disipadores de calor de lámparas y piezas de aislamiento de pilas de carga, se puede lograr una sujeción estable para garantizar la posición de contacto estándar entre la llama y la muestra; el diseño de modelo dual de la versión en caja (ZY-3) y la versión sin caja (ZY-3SAdemás, se adapta a diferentes requisitos de espacio de prueba. La versión en caja tiene una cavidad de prueba independiente, adecuada para el análisis de muestras inflamables con goteo, mientras que la versión sin caja es más adecuada para el análisis de muestras grandes y pesa solo 40 kg, lo que permite moverla con flexibilidad para satisfacer las necesidades de las pruebas in situ.

El diseño adaptable para muestras de prueba de diversos tamaños permite que el aparato de prueba de llama de aguja supere la limitación de las pruebas con una sola muestra, y puede utilizarse ampliamente en los sectores eléctrico y electrónico, de tecnología de la información, equipos de iluminación, electrónica automotriz, investigación y desarrollo de materiales, entre otros. Un solo dispositivo puede satisfacer las necesidades de pruebas de protección contra incendios de diversos productos empresariales, reduciendo así el costo de adquisición de equipos para las empresas.

7. Especificaciones clave del aparato de prueba de llama de aguja

8. Conclusión y perspectiva

Como dispositivo fundamental para las pruebas de seguridad contra incendios, el diseño técnico del aparato de prueba de llama de aguja afecta directamente la eficiencia y la precisión de las pruebas de protección contra incendios industriales. Basado en un diseño modular, el LISUN ZY-3 aparato de prueba de llama de aguja Logra la automatización y precisión del proceso de prueba mediante la integración de funciones clave como el control preciso de la temperatura, la temporización automática y el registro de datos; garantiza la alta coherencia de los parámetros de prueba con las normas internacionales y nacionales gracias a un diseño que cumple estrictamente con los estándares, lo que hace que los resultados de las pruebas sean fiables y comparables; simplifica el proceso de prueba y garantiza fundamentalmente la seguridad operativa gracias al diseño de modo dual de pantalla táctil y control remoto; y mejora considerablemente el ámbito de aplicación del equipo gracias a su diseño adaptable para muestras de prueba de diferentes tamaños, satisfaciendo las necesidades de pruebas de protección contra incendios de múltiples industrias.

Con el rápido desarrollo de industrias emergentes como las nuevas energías y la inteligencia artificial, la miniaturización e integración de productos eléctricos y electrónicos se hacen cada vez más evidentes, y los requisitos de precisión y eficiencia de las pruebas de protección contra incendios para pequeñas fuentes de fuego mejorarán aún más. En el futuro, el diseño del aparato de prueba de llama de aguja debería avanzar hacia la dirección de intelectualización, digitalización e integracióncomo por ejemplo, integrar la tecnología del Internet de las Cosas para realizar la monitorización remota y el intercambio de datos de los equipos, combinar algoritmos de inteligencia artificial para realizar el análisis y la evaluación automáticos de los resultados de las pruebas, mejorar aún más la flexibilidad del diseño modular y permitir que los equipos se adapten a las necesidades de prueba de nuevos materiales y productos.

Las características de diseño y el rendimiento técnico del LISUN ZY-3 Los aparatos de prueba de llama de aguja sirven de referencia para la mejora técnica de estos aparatos y proporcionan un soporte fiable para las pruebas de seguridad contra incendios en diversas industrias. Con la mejora continua de los estándares industriales y la constante innovación en la tecnología de pruebas, los aparatos de prueba de llama de aguja desempeñarán un papel cada vez más importante para garantizar la seguridad contra incendios de los productos, prevenir accidentes y promover el desarrollo de alta calidad de la industria.
