Comprensión del generador de sobretensiones y su función en las pruebas de inmunidad a las sobretensiones provocadas por rayos

Resumen
Un generador de sobretensiones es una herramienta fundamental para evaluar la inmunidad de diversos dispositivos a perturbaciones transitorias de alta energía causadas por sobretensiones inducidas por rayos naturales o la conmutación de grandes cargas capacitivas o inductivas. Este artículo explora los principios y aplicaciones de los generadores de sobretensiones, destacando LISUN SG61000-5 Generador de sobretensiones como solución de referencia para las pruebas de inmunidad a sobretensiones causadas por rayos. El artículo proporciona información detallada sobre los mecanismos operativos, los estándares de prueba y los casos prácticos de uso de los generadores de sobretensiones, junto con tablas de datos para una mejor comprensión.

Introducción
En la electrónica moderna, es fundamental garantizar la fiabilidad y robustez de los dispositivos frente a las perturbaciones electromagnéticas. Entre estas perturbaciones, las sobretensiones inducidas por rayos y los transitorios de conmutación plantean importantes desafíos debido a su alta energía y corta duración. Un generador de sobretensiones, también conocido como generador de ondas combinadas, generador de sobretensiones de corriente o generador de sobretensiones de tensión, reproduce estas condiciones en un entorno controlado, lo que permite a los fabricantes e investigadores evaluar la inmunidad de los dispositivos.

El LISUN SG61000-5 Surge Generator se destaca como un instrumento de prueba versátil y preciso, que cumple con estándares internacionales como IEC 61000-4-5 para pruebas de inmunidad a sobretensiones. Proporciona soluciones integrales para evaluar líneas eléctricas y conexiones internas de dispositivos en condiciones de sobretensiones simuladas.

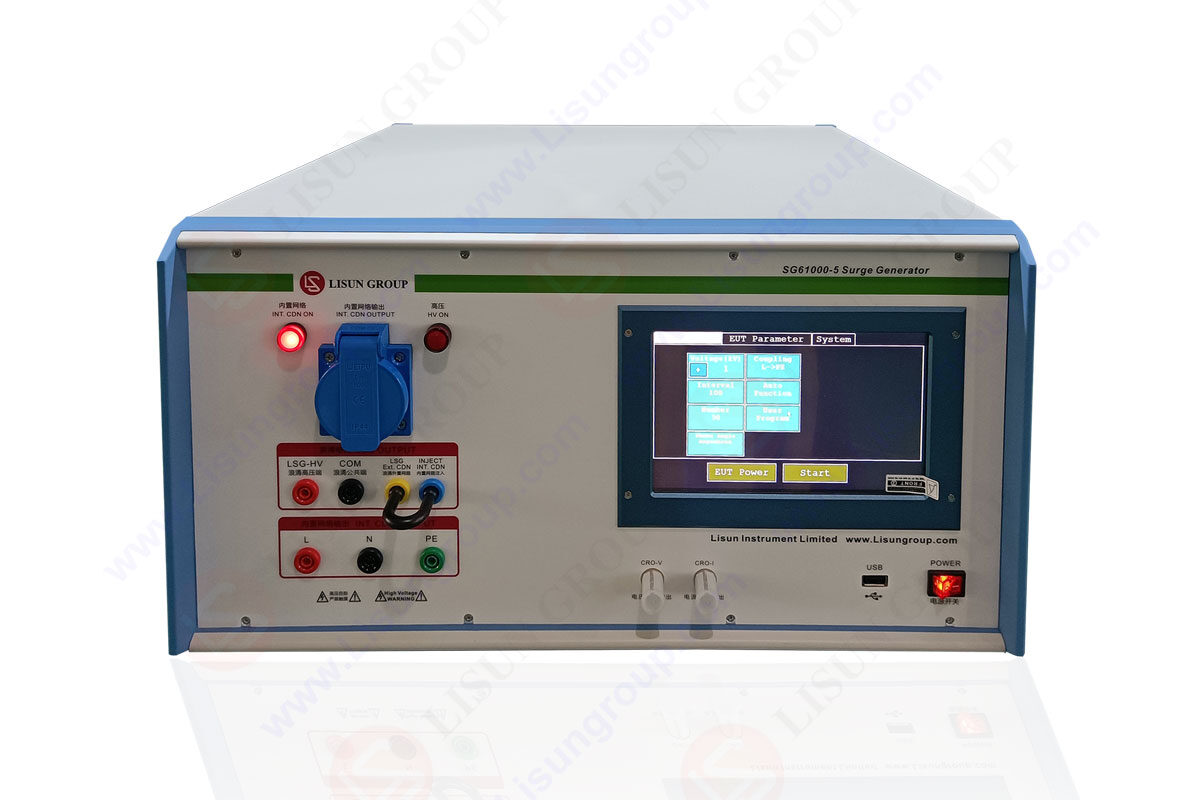

Generador de sobretensiones SG61000-5

Generador de sobretensiones: Principios de funcionamiento
Mecanismo de los generadores de sobretensiones
Un generador de sobretensiones produce voltajes y corrientes transitorios de alta energía que simulan los efectos de los rayos o las perturbaciones del sistema eléctrico. Los componentes clave incluyen:
• Generador de impulsos: genera formas de onda combinadas de voltaje y corriente.
• Unidad de almacenamiento de energía: almacena energía para simular transitorios de alta energía.
• Circuito de descarga: Libera la energía almacenada de manera controlada.
• Interfaz de control: permite a los usuarios configurar y monitorear los parámetros de prueba.

Formas de onda de sobretensión
Según IEC 61000-4-5, la forma de onda combinada consta de:
• Forma de onda de voltaje: tiempo de subida y caída de 1.2/50 µs.
• Forma de onda actual: tiempo de subida y caída de 8/20 µs.
Estas formas de onda garantizan una simulación precisa de las condiciones de sobretensión del mundo real.

Normas de prueba y aplicaciones
Estándares internacionales
El diseño y la aplicación de generadores de sobretensiones se rigen por normas como:
• IEC 61000-4-5: Prueba de inmunidad a sobretensiones para equipos electrónicos.
• IEEE C62.41: Recomendaciones de calidad de energía para protección contra sobretensiones.

Aplicaciones
Los generadores de sobretensión se utilizan en:
• Electrónica de consumo: Garantizar la seguridad de los electrodomésticos y aparatos domésticos.
• Equipos Industriales: Pruebas de líneas eléctricas y sistemas de control en fábricas.
• Dispositivos de telecomunicaciones: Evaluación de inmunidad a sobretensiones en líneas de señal.
• Electrónica Automotriz: Verificación de la robustez de los circuitos automotrices.

Caracteristicas de LISUN SG61000-5 Generador de sobretensiones
El LISUN SG61000-5 El generador de sobretensiones está diseñado para satisfacer las necesidades tanto de los laboratorios de I+D como de los entornos de producción. Entre sus características se incluyen:
Sistema de Control Avanzado
• Parámetros de prueba programables: voltaje, corriente, duración de la forma de onda y frecuencia de repetición.
• Interfaz fácil de usar: Pantalla táctil para una fácil navegación.

Cumplimiento y precisión
• Totalmente compatible con IEC 61000-4-5.
• Alta precisión en la generación de formas de onda de 1.2/50 µs y 8/20 µs.

Características de seguridad
• Protección contra sobrecarga y mecanismos de apagado automático.
• Carcasa aislada para garantizar la seguridad del usuario durante pruebas de alto voltaje.

Aplicaciones versátiles
• Puede probar líneas eléctricas monofásicas y trifásicas.
• Adecuado para una variedad de DUT (dispositivos bajo prueba).

Configuración experimental
Configuración de prueba
La prueba implica conectar el generador de sobretensión al dispositivo bajo prueba mediante redes de acoplamiento/desacoplamiento. Los pasos clave incluyen:
• Configurar los niveles de voltaje y corriente deseados en el generador.
• Aplicación de formas de onda de sobretensión al DUT.
• Observar el comportamiento del DUT durante y después de la prueba.

Análisis de resultados
El dispositivo bajo prueba se evalúa en función de su capacidad para mantener la funcionalidad o recuperarse después de la exposición a sobretensiones. Las fallas pueden incluir:
• Averías eléctricas.
• Alteraciones funcionales.
• Daños permanentes a los componentes.

Datos y resultados
Ejemplo de datos de prueba

Observaciones
• Los dispositivos con protección robusta contra sobretensiones pasaron con éxito los niveles 1 y 2.
• Los niveles de sobretensión más altos provocaron reinicios transitorios o fallas permanentes en dispositivos con protección inadecuada.

Ventajas de los generadores de sobretensión
• Pruebas realistas: replica con precisión las condiciones de sobretensión del mundo real.
• Mayor confiabilidad del producto: identifica debilidades en el diseño o los materiales.
• Cumplimiento de normas: garantiza que los dispositivos cumplan con los requisitos reglamentarios.
• Seguridad mejorada: reduce los riesgos asociados con fallas relacionadas con sobretensiones.

Desafíos y Tendencias Futuras
Desafíos
• La creciente complejidad de los dispositivos electrónicos requiere metodologías de prueba avanzadas.
• El aumento de los costos de los materiales y la energía puede afectar la fabricación.

Tendencias futuras
• Integración de IA para el análisis automatizado de resultados de pruebas.
• Desarrollo de generadores de sobretensiones compactos y energéticamente eficientes.

Conclusión
Un generador de sobretensiones es una herramienta indispensable para garantizar la seguridad y fiabilidad de los dispositivos electrónicos frente a perturbaciones transitorias. LISUN SG61000-5 Generador de sobretensiones ejemplifica la tecnología de vanguardia en pruebas de inmunidad a sobretensiones causadas por rayos, ofreciendo precisión, versatilidad y cumplimiento de las normas internacionales. Al invertir en equipos de prueba de sobretensiones de alta calidad, los fabricantes pueden mejorar la durabilidad del producto, cumplir con los requisitos normativos y ganar la confianza de los consumidores.
