Probador de impermeabilidad IPX3 e IPX4: garantía de la confiabilidad de la prueba de impermeabilidad IPX3 e IPX4

En la sociedad moderna, donde la impermeabilización es cada vez más omnipresente, cada vez más fabricantes están desarrollando productos de consumo con diversos equipos de prueba de impermeabilidad. El objetivo es satisfacer las necesidades del producto por parte de los consumidores. Sin embargo, ¿qué tipo de pruebas de impermeabilidad pueden garantizar eficazmente la precisión de los productos? De hecho, no existe un solo tipo de impermeabilización IP, sino que se divide en muchos niveles. Qué es Probador de impermeabilidad IPX3 e IPX4? como conducir Prueba de impermeabilidad IPX3 e IPX4?

Características estructurales del probador de impermeabilidad IPX3 e IPX4:

En primer lugar, veamos la apariencia del Probador de impermeabilidad IPX3 e IPX4. La carcasa del equipo de prueba está hecha de pintura azul y blanca. Ha evolucionado desde el anterior color de un solo material hasta la hermosa y generosa caja actual, diseñada por personal técnico con gran esfuerzo. El lado derecho de la carcasa externa está equipado con un orificio de ventilación que puede prolongar eficazmente la vida útil del equipo.

La diferencia entre el modelo de equipo y el modelo de columna es que la máquina de prueba de lluvia a prueba de agua tipo equipo puede realizar ciclos del agua. Hay un tanque de almacenamiento de agua en la parte inferior de la máquina de prueba y el agua después de la prueba volverá al tanque de almacenamiento de agua. Se puede decir que la estructura tipo equipo con la característica de circulación de agua ahorra energía y es respetuosa con el medio ambiente. Más importante aún, los clientes no necesitan construir un laboratorio impermeable exclusivo y la estructura de este modelo ahorra en gran medida el costo de inversión inicial. Además, la parte inferior del equipo de prueba está equipada con 4 ruedas móviles, lo que hace que sea más conveniente mover la máquina.

La mayoría de las máquinas de prueba de impermeabilidad tienen un sistema operativo de control inteligente. El panel de control, que controla todo el sistema central operativo, utiliza una pantalla táctil a color de 7 pulgadas + PLC Panasonic. Los usuarios pueden configurar parámetros, iniciar, detener y borrar datos de la máquina en sus teléfonos móviles o computadoras (la función de control remoto requiere descargar el software correspondiente). Por supuesto, también contamos con un sistema operativo más simple, cuyo objetivo es brindar más comodidad a los clientes y satisfacer los requisitos de producción de más clientes.

Echemos un vistazo a la puerta del dispositivo de prueba de lluvia. El armazón de la puerta está rociado con pintura azul y tiene una ventana de vidrio templado transparente. También hay una iluminación LED dentro del equipo, para permitir al operador ver la situación de prueba dentro del equipo con mayor claridad y realizar mejores registros. Debajo de la iluminación LED, hay una toma de corriente de muestra, que el sistema puede controlar para encender y apagar el suministro de energía a la muestra, así como controlar la duración del suministro de energía. Esto es conveniente para probar muestras que requieren fuente de alimentación.

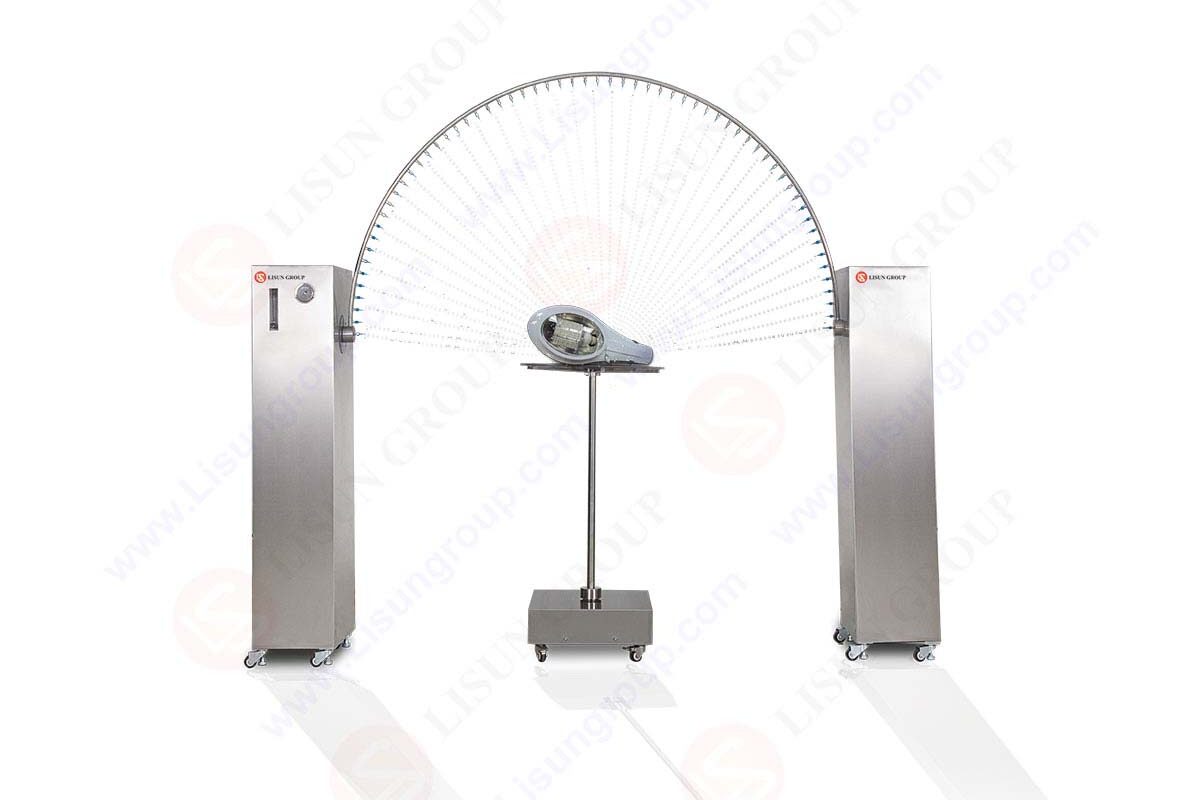

En el centro del equipo interior se encuentra el tubo oscilante para realizar pruebas. Se llama tubo oscilante porque necesita oscilar durante la prueba. La forma del tubo oscilante es semicircular, con boquillas distribuidas uniformemente. El tamaño del orificio de pulverización de agua es de 0.4 mm de diámetro, con una distancia de 50 mm entre cada orificio (diseñado estrictamente de acuerdo con el GB4208 estándar). Según el estándar de prueba, la distancia entre la muestra analizada y el orificio de pulverización de agua debe ser de un máximo de 200 mm, para que la lluvia sobre la muestra de prueba sea más uniforme y la prueba sea más precisa.

Al igual que en la máquina de prueba de lluvia tipo columna, el tubo oscilante de esta caja de prueba también es extraíble. Sin embargo, la cantidad de boquillas para probar IPX3 e IPX4 es diferente. Pero para facilitar las pruebas, hemos mejorado el diseño en sí y cambiar el nivel de prueba solo requiere reemplazar la boquilla. Para garantizar el movimiento normal del tubo oscilante, hemos instalado un transportador en la posición opuesta al pivote.

Además, debajo del tubo oscilante se encuentra una plataforma giratoria para colocar las muestras de prueba. El material del plato giratorio está hecho de acero inoxidable SUS304, que tiene buena resistencia a la corrosión. La altura del plato giratorio es ajustable para asegurar la distancia correspondiente entre la altura de la muestra de prueba y el orificio de pulverización de agua. Se puede ajustar manualmente. Además, la plataforma giratoria puede girar de 3 maneras para garantizar pruebas más precisas. También podemos ver claramente que hay una capa de filtro de malla en la salida de agua de la caja interior, que evita que las muestras u otros desechos fluyan hacia el tanque de almacenamiento de agua durante la prueba y bloquea los orificios de rociado de agua cuando el agua regresa. .

Hablando del filtro, también hay un filtro detrás de la máquina de prueba, que se utiliza para filtrar las impurezas en el agua del grifo inyectada en la máquina de prueba. La razón para utilizar agua del grifo durante las pruebas es que el agua del grifo tiene menos impurezas. Como se mencionó anteriormente, la apertura del orificio de pulverización de agua es de 0.4 mm. Si hay demasiadas impurezas en el agua, se bloquearán los orificios de pulverización de agua, lo que no solo acortará la vida útil de las boquillas, sino que también consumirá más materias primas para las boquillas.

IPX3 e IPX4 son estándares de grado de protección a prueba de agua establecidos por la Comisión Electrotécnica Internacional (IEC). IPX3 indica que el producto puede resistir la pulverización directa de agua en un ángulo de hasta 60 grados, mientras que IPX4 indica que el producto puede resistir la pulverización de agua desde todas las direcciones.

Para realizar pruebas de impermeabilidad IPX3, se necesita un dispositivo rociador específico con ciertos requisitos de rendimiento. El dispositivo de pulverización requiere una presión de agua de 10 ± 0.05 l/min y un diámetro de boquilla de 0.4 mm. Durante la prueba, el dispositivo rociador se coloca a una distancia de 1 a 2 metros del producto que se está probando y se rocía agua hacia el producto. El tiempo de pulverización es de 10 minutos con un ángulo de pulverización de 60 grados. Es importante asegurarse de que el agua se rocíe uniformemente en todas las partes del producto.

Para las pruebas de impermeabilidad IPX4, los requisitos para el dispositivo rociador son los mismos que para las pruebas IPX3. Sin embargo, durante la prueba, es necesario mover el dispositivo rociador para permitir que el rociado de agua provenga de diferentes direcciones. Generalmente, es necesario pulverizar durante 2.5 minutos en cada una de las cuatro direcciones (delantera, trasera, izquierda y derecha) con una duración total de 10 minutos.
Al realizar pruebas de impermeabilidad, hay varios puntos clave a considerar. Primero, los requisitos para la temperatura y humedad del entorno de prueba. Generalmente, la temperatura durante la prueba debe estar entre 15 y 35 °C y la humedad relativa debe estar entre 45 y 75 %. Esto es para garantizar la precisión y comparabilidad de los resultados de la prueba.

En segundo lugar, se debe tener en cuenta el estado del producto probado. Antes de realizar la prueba de impermeabilidad, el producto debe mantenerse a temperatura ambiente durante 24 horas para garantizar que alcance un estado estable. Durante la prueba, se debe prestar atención a cualquier falla obvia, fuga u otros daños al producto.

Además, al realizar la prueba de impermeabilidad, también se debe considerar la distancia entre el dispositivo rociador y el producto probado. Si no se alcanza la distancia estándar, la intensidad del rociado puede verse afectada, lo que afectará la precisión de los resultados de la prueba.

Finalmente, después de realizar la prueba de impermeabilidad, se debe inspeccionar el producto. En primer lugar, se debe comprobar el aspecto para detectar posibles daños como fracturas o grietas, que se deben registrar. En segundo lugar, se deben realizar pruebas de rendimiento eléctrico para garantizar la funcionalidad del producto. Además, también se pueden realizar pruebas adicionales, como pruebas de resistencia al calor de la humedad y pruebas de resistencia al polvo, para evaluar de manera integral el rendimiento a prueba de agua del producto.

En conclusión, Pruebas de impermeabilidad IPX3 e IPX4 son medios importantes para evaluar las capacidades de impermeabilidad de productos y dispositivos electrónicos. Si se siguen los requisitos estándar durante las pruebas, se puede garantizar que el rendimiento a prueba de agua del producto cumpla con los estándares especificados y mejore la confiabilidad y durabilidad del producto. Por lo tanto, es necesario realizar pruebas de impermeabilidad efectivas durante el desarrollo y producción de productos impermeables para garantizar la calidad y confiabilidad de los productos.

JL-X La máquina de prueba impermeable está de acuerdo con IEC60529:1989 +A1:1999 +A2：2013 《Grados de protección proporcionados por los gabinetes (Código IP)》, IEC60598, IEC60335 y IEC 60034-5, GB/T-2423.2, GB4208, GB7000.1. JL-X incluye los siguientes grados de prueba: IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 e IPX8 (consulte la página 51 de IEC60529). Es ampliamente utilizado en la organización de pruebas de autenticación para productos tales como productos eléctricos y electrónicos, luminarias LED, así como en el departamento de control de calidad correspondiente para la detección de impermeabilidad de los grados de protección de los envolventes.
