Los beneficios de usar pruebas fotométricas y fotómetros Gonio

Distribución fotómetros gonio normalmente vienen en dos tipos de uso común: fotómetros Gonio de giro de lámpara y fotómetros Gonio de giro de espejo. Entonces, ¿qué diferentes formatos de informe pueden generar sus diferentes usos? Aquí hay una breve discusión sobre "Usos de los fotómetros Gonio y comprensión de las curvas de iluminación".

I. Fotómetro Gonio utilizan el
En los últimos años, la tecnología de iluminación por semiconductores se ha desarrollado rápidamente y las correspondientes luminarias de iluminación por semiconductores también han experimentado un gran desarrollo. Esto requiere teorías de detección, tecnologías de detección, instrumentos de detección y estándares de detección correspondientes para los nuevos productos que aparecen. El fotómetro de distribución es el equipo de detección principal para luminarias, generalmente dividido en dos tipos: goniofotómetro de distribución de giro de lámpara, representado por la marca alemana L, y fotómetro de distribución de giro de espejo, representado por el LSI estadounidense. El fotómetro de distribución de giro de lámpara se utiliza principalmente para detectar luminarias de iluminación tradicionales, que requieren que la salida de luz de la luminaria sea insensible a los cambios de temperatura y actitud; Si el flujo luminoso de la luminaria cambia significativamente con los cambios de temperatura o actitud, este tipo de goniofotómetro de distribución no es adecuado. Los productos de iluminación semiconductores son muy sensibles a la temperatura, por lo que los fotómetros de distribución de lámpara no se pueden utilizar para realizar mediciones. El fotómetro de distribución giratorio de espejo fija la luminaria en el centro de la esfera de medición, y la actitud de la luminaria no cambiará durante todo el proceso de medición, con un ángulo de rotación de solo 360º y una altura constante, que puede cumplir con la medición de todo tipo de luminarias. Especialmente para luminarias de iluminación semiconductoras, el goniofotómetro de distribución de giro de espejo debe usarse para realizar mediciones de acuerdo con los requisitos de la LM-79 especificación.

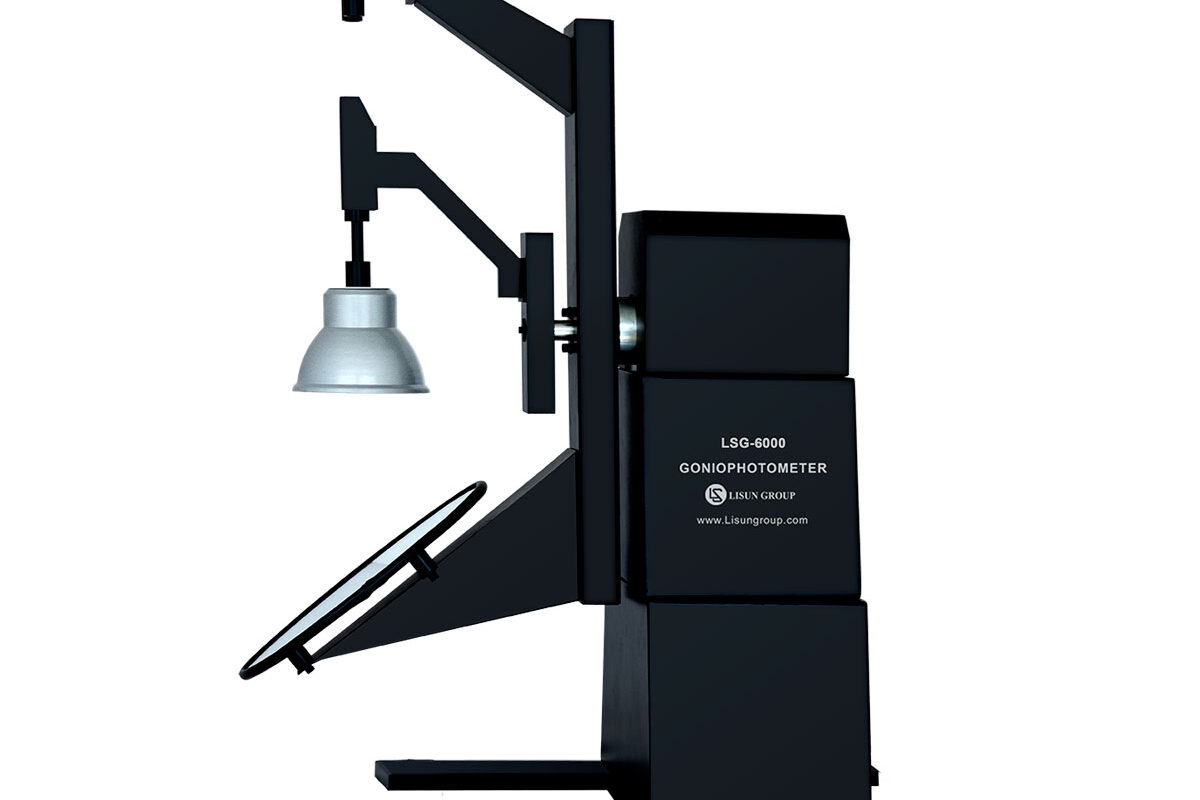

LISUN LSG-6000 Detector de movimiento Fotómetro Gonio (Mirror Type C) fue fabricado por LISUN cumple completamente LM-79-19, IES LM-80-08, REGLAMENTO DELEGADO (UE) 2019/2015 DE LA COMISIÓN, CIE-121, CIE S025, SASO 2902, IS16106 y EN13032-1 cláusula 6.1.1.3 requisitos tipo 4. LSG-6000 es el último producto actualizado de LSG-5000 y LSG-3000 de conformidad con los requisitos de la LM-79-19 La cláusula estándar 7.3.1 es un sistema automático de prueba de curvas 3D de intensidad de distribución de luz para medir la luz. El cuarto oscuro se puede diseñar de acuerdo con el tamaño de la habitación existente del cliente.

La distribución de espejo giratorio fotómetro gonio se utiliza principalmente para medir la distribución espacial de la intensidad de la luz y el color de la luminaria, y para generar varios tipos de informes de medición de acuerdo con los resultados de la medición:
Cuando se enciende una lámpara, su salida de luz en el espacio 4π con la luminaria como centro de la esfera no es la misma, es decir, la intensidad de la luz en cada punto de una determinada esfera es diferente. Para cada luminaria en particular, con el fin de mejorar la eficiencia del flujo luminoso, siempre se diseña para tener una distribución del haz específica. El goniofotómetro de distribución utiliza un mecanismo giratorio, que equivale a mover una sonda de goniofotómetro sobre una esfera con el mismo radio, midiendo así la intensidad de la luz en varios puntos que cubren toda la esfera y luego usando un determinado algoritmo para dibujar el diagrama de distribución de la intensidad de la luz. , es decir, el modelo de luz de la luminaria. Al comparar la distribución de luz medida con la distribución de luz diseñada, se pueden obtener planes de mejora o se puede utilizar como base para determinar si la prueba está calificada. Además del diagrama de distribución de intensidad lumínica de la luminaria en el espacio, también es necesario contar con el diagrama de distribución de color de la luminaria en el espacio, lo cual es un requisito claro en el LM-79-08 estándar. La medición del color y la medición de la luminosidad son muy diferentes. La medición del color requiere la medición de todo el espectro visible y luego el cálculo del color, por lo que no se puede usar un fotómetro para medir el color, pero se debe usar un espectrómetro. Por lo general, se utiliza un espectrómetro CCD para medir el color. Cuando es necesario medir el color, la sonda de fibra se mueve al frente de la sonda del fotómetro y el espejo reflectante o la luminaria se gira paso a paso de acuerdo con el ángulo establecido, para medir la distribución del color de la luminaria en un cierto punto en el espacio.

II. Comprensión de la curva de iluminación
En general, lo que más nos importa es si esta lámpara puede iluminar los lugares que queremos y no donde no debería. Esto se puede describir mediante la curva fotométrica en el fotómetro, lo que también explica por qué necesitamos medir la curva fotométrica. ¿Qué es la curva fotométrica?
La curva fotométrica, también conocida como curva de distribución de la intensidad luminosa, es una curva que describe las características de distribución espacial de la luz emitida por una fuente de luz o lámpara.

Métodos para representar la curva fotométrica:
1. Representación de coordenadas polares: este método generalmente se usa para describir la distribución de la luz de las lámparas de interior y de carretera. Representa visualmente el centro de luz de la lámpara con el origen de las coordenadas polares, usa ciertos vectores para representar la intensidad de la luz y usa el ángulo de las coordenadas polares para representar el ángulo entre el vector de intensidad de la luz y el eje de la luz. La ventaja de la representación de coordenadas polares es que es gráfica e intuitiva.
2. Representación de coordenadas rectangulares: este método se usa generalmente para describir la distribución de luz de proyectores y lámparas o fuentes de luz con una distribución de luz muy estrecha. Usando el origen de las coordenadas rectangulares para representar el centro de luz, las coordenadas horizontales para representar el ángulo de dirección y las coordenadas verticales para representar la intensidad de la luz. La ventaja de la representación de coordenadas rectangulares es que es conveniente ver los valores de intensidad de la luz en diferentes ángulos.
3. Sistema de coordenadas: el flujo de luz emitido en diferentes direcciones por varias fuentes de luz y lámparas es muy diferente. El mapa espacial es más capaz de representar de forma descriptiva las características de la distribución de la luz. El método de prueba del fotómetro consiste en dibujar las intensidades de luz medidas en cada dirección en un sistema de coordenadas esféricas como una serie de vectores. Suponiendo que la fuente de luz se encuentra en el polo del sistema de coordenadas, estos vectores juntos constituyen un "cuerpo de distribución de luz". La intensidad de la luz de las lámparas se suele medir en muchos planos. Entre los diversos planos de prueba posibles, se ha demostrado que los sistemas de tres planos son particularmente útiles.

Plano A-α:
Descripción del sistema de coordenadas del plano A, como se muestra. El eje polar está en la dirección vertical. Los ángulos medidos en el semiplano vertical se llaman ángulos α, y el ángulo vertical al plano es el ángulo A. Usa las coordenadas (A, α) para indicar un punto en la esfera. α 0° está en el ecuador. La apertura de la lámpara generalmente apunta al punto (0,0), y el plano α 0 ° es perpendicular a la apertura de la lámpara. El rango del ángulo α es de -90 ° a 90 °. El rango del ángulo A es de -180 ° a 180 °, -90 ° en el punto más bajo y 90 ° en el punto más alto. Los datos de intensidad de la luz de las lámparas de los automóviles generalmente se presentan en el sistema de coordenadas del plano A-α.

Plano B-β:
Descripción del sistema de coordenadas del plano B, como se muestra. El eje polar está en la dirección horizontal. Los ángulos medidos en el semiplano horizontal se llaman ángulos H, y el ángulo vertical al plano es el ángulo V. Usa las coordenadas (H,V) para indicar un punto en la esfera. H 0 ° está en el ecuador. La apertura de la lámpara generalmente apunta al punto (0,0), y el plano V 0 ° es perpendicular a la apertura de la lámpara. El rango del ángulo H es de -90 ° a 90 °. El rango del ángulo V es de -180 ° a 180 °, -90 ° en el punto más bajo y 90 ° en el punto más alto. Los datos de intensidad de luz de los reflectores generalmente se presentan en el sistema de coordenadas del plano B-β.

Plano C-γ:
En el sistema de coordenadas del plano C, el eje polar es vertical, como se muestra. El ángulo medido en el semiplano vertical es el ángulo γ, y el ángulo horizontal al semiplano es el ángulo C. La apertura de emisión de luz de la lámpara generalmente apunta al punto (C0,γ0) en el sistema de coordenadas. El rango del ángulo γ es de 0° (punto más bajo) a 180° (punto más alto). El plano C en el rango de ángulos de 0° a 360°, como se muestra. En fotometría, la posición del plano de referencia C 0 suele ser paralela a la línea axial auxiliar de la lámpara. El sistema de coordenadas del plano C-γ se usa generalmente para la prueba de fotómetro de iluminación interior y de carreteras y ha sido ampliamente aceptado.
