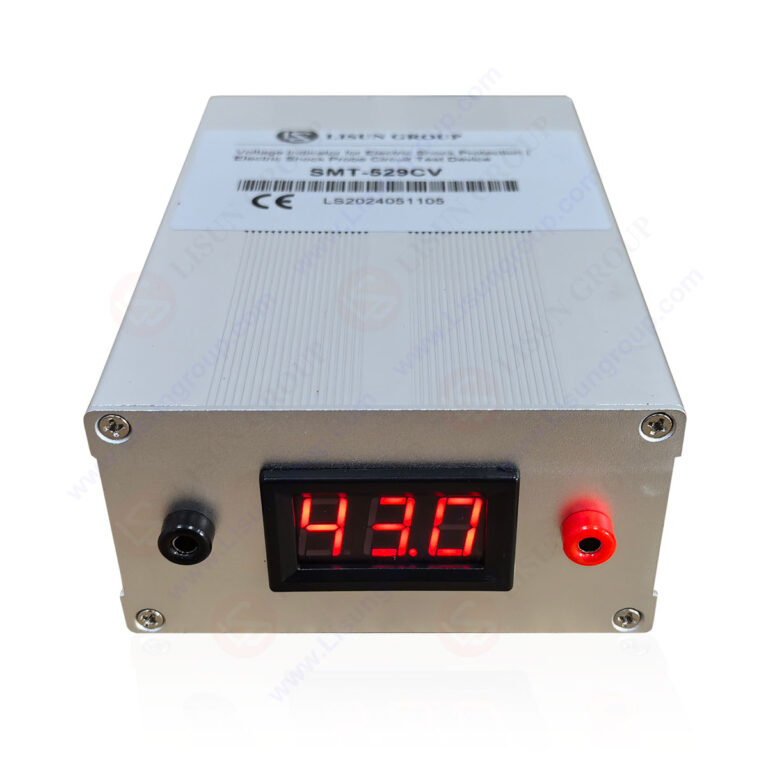

Indicador de tensión IEC 61032:2017/IEC 60335-1:2023 para protección contra descargas eléctricas

El indicador de voltaje para protección contra descargas eléctricas (dispositivo de prueba de circuitos) es una herramienta fundamental para validar la seguridad contra descargas eléctricas en equipos eléctricos, desde electrodomésticos hasta maquinaria industrial. Proporciona una fuente de alimentación controlada de 40-45 V (máx. 48 V) para simular el contacto con un dedo humano, una herramienta o un cable metálico durante las pruebas de protección IP y de componentes peligrosos. Compatible con la mayoría de las sondas de prueba, presenta un diseño sencillo para una fácil operación, una salida de voltaje precisa y un rendimiento fiable (con fusible de 2 A para mayor seguridad). Ideal para fabricantes y laboratorios, garantiza que los equipos cumplan con las normas internacionales de protección contra descargas eléctricas, previniendo lesiones eléctricas accidentales.

Caracteristicas:
Tipo de herramienta: Indicador de tensión para protección contra descargas eléctricas (dispositivo de prueba de circuitos; para protección IP y pruebas de choque en partes peligrosas)
Normas: IEC 61032:2017; IEC 60335-1:2023
Tensión de entrada: CA 180–250 V (amplio rango para adaptarse a las fuentes de alimentación globales)
Tensión máxima de salida del electrodo: 48 V (rango de funcionamiento estándar: 40–45 V, simula un contacto de bajo riesgo para pruebas de choque).
Capacidad del fusible: 2A (protección contra sobrecorriente para evitar daños en el dispositivo y garantizar la seguridad del operador)
Compatibilidad: Funciona con la mayoría de las sondas de prueba (por ejemplo, sonda de prueba IEC 61032 B, sondas articuladas UL 60335-1).
Aplicación principal: Proporciona energía para simular el contacto de dedos, herramientas o cables metálicos en pruebas de protección contra descargas eléctricas y de protección IP.
Características operativas: Diseño sencillo plug-and-play; estabilidad de voltaje precisa (tolerancia de ±2%); carcasa duradera y resistente al calor.

Procedimientos de prueba:
1. Encienda el equipo bajo prueba (EUT) y el indicador de voltaje.
2. Conecte un extremo del indicador al enchufe del EUT; conecte el cable de tierra según las normas aplicables.
3. Conecte el otro extremo del indicador a la sonda de prueba (por ejemplo, sonda de dedo articulada).
4. Aplique el empuje especificado en el estándar con la sonda a los espacios del EUT (rejillas de ventilación, ranuras de control).
5. Compruebe el indicador para detectar señales de tensión (que indican contacto con partes energizadas peligrosas).
6. Registrar resultados: Aprobado si no hay señal; Fallido si se detecta contacto peligroso.

Aplicaciones:
1. Prueba de protección contra descargas eléctricas para refrigeradores domésticos (según IEC 60335-1:2023) para verificar el aislamiento de las partes activas.
2. Alimentación de sondas de prueba para comprobaciones de protección IP en cajas de control industrial (según IEC 60529:2013) para simular riesgos de contacto.
3. Validación de la seguridad contra descargas eléctricas en los cargadores de portátiles (según IEC 60950-1:2023) mediante la simulación del contacto de un cable metálico con los circuitos internos.
4. Control de calidad de los hornos eléctricos durante la fabricación, utilizando una salida de 40–45 V para probar la accesibilidad de las partes calientes/energizadas.
5. Pruebas de laboratorio de ventiladores portátiles (según UL 60335-1:2023) para garantizar el cumplimiento de las normas globales de protección contra descargas eléctricas.
